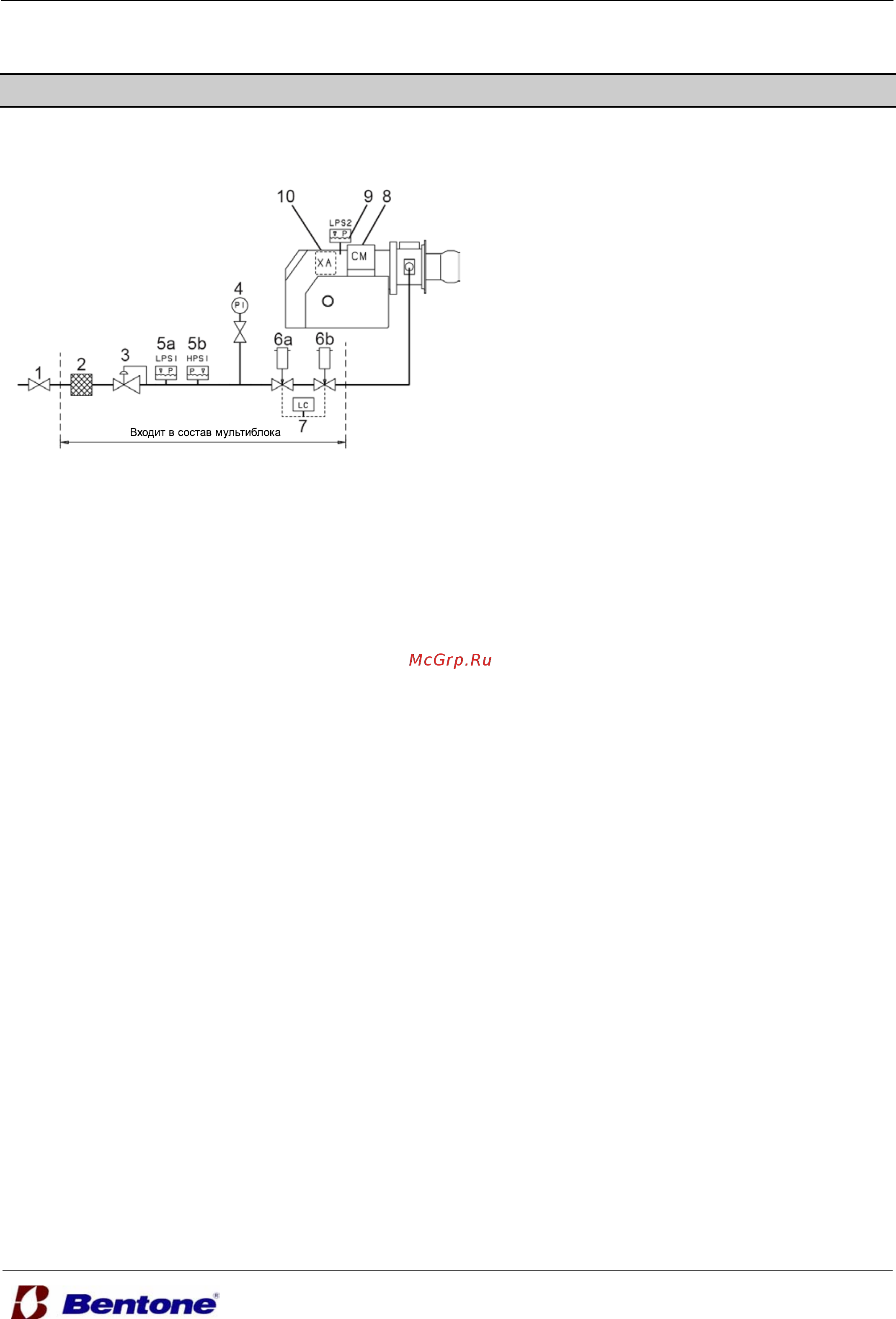

3. СТРУКТУРНАЯ СХЕМА
2-х ступенчатой или модуляционной горелки
1. Шаровый кран
2. Фильтр
3. Редуктор
4. Манометр
5а. Реле минимального давления газа
5b. Реле максимального давления газа
6a. Главный 2-ух ступенчатый газомагнитный
клапан
6b. Предохранительный клапан
1)
7 Блок контроля герметичности клапанов
8. Привод воздушной заслонки
9. Реле давления воздуха
10. Блок управления
Поз. 5b, 7 – опция, согласно EN 676
1)
Поз. 7 обязательна для горелок свыше 1200 кВт, согласно EN 676
