ENERTECH Group Company Горелочные устройства
- 6 -
Газовая горелка
Bentone BG400M - 04040601.doc
4. МОНТАЖ/ДЕМОНТАЖ ГОРЕЛКИ
Монтаж
Горелка крепится к котлу 4-мя бол-
тами M10. Размеры фланца и болтов
указаны в разделе «Габаритные
характеристики».
Отсоедините трубу горелки. Прикре-
пите к котлу приложенные к горелке
фланец и прокладку. Если необхо-
димо, проверьте новые крепёжные
отверстия, используя фиксирующий
фланец в качестве шаблона.
Демонтаж мультиблока
Отсоедините электрические разъё-
мы. Открутите накидную гайку с га-
зовой магистрали горелки. Снимите
мультиблок. Отсоедините импульс-
ные линии.
Снятие секции кожуха вен-
тилятора
Ослабьте крепёжные винты. Сни-
мите кожух вентилятора. Отключи-
те провода поджига и ионизации от
указанных электродов. Выньте болт
из фланца.

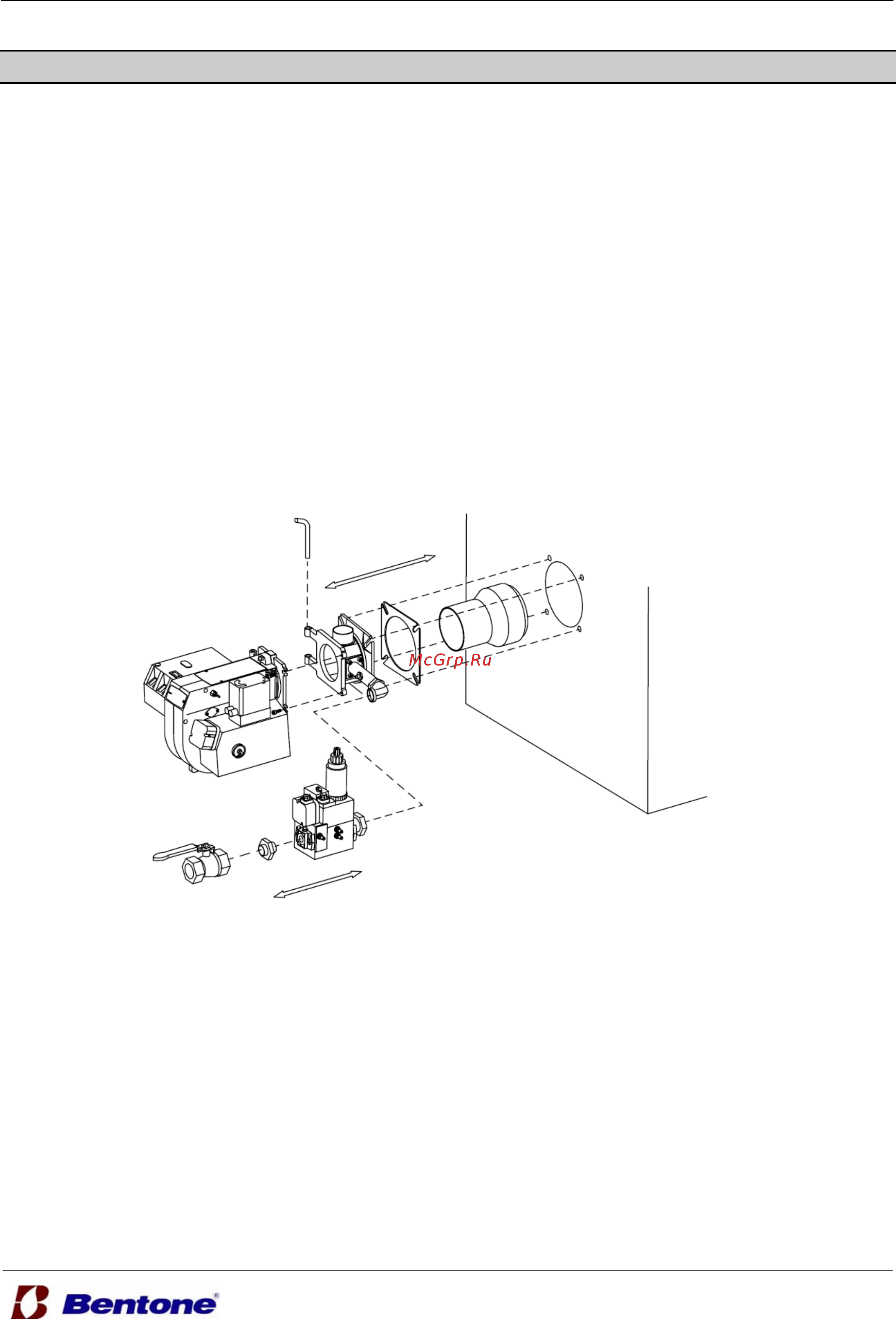

Пример установки.
Подводка газа осуществляется с
помощью шарового крана. Убеди-
тесь в том, что основные крепежи
(гайка блока, шаровой кран, трубка)
позволяют легко снять горелку для
осмотра и сервиса.
Если Вам нужно отсоединить газо-
вое подключение с сопловой сбор-
кой необходимо:
- Снять кожух вентилятора,
- Отпустить элемент D сопловой
сборки,
- Обесточить газомагнитный
клапан,
- Открутить винты B с обеих сто-
рон,
- Ослабить стопорный болт C на
направляющих,
- Отключить кабели электродов
поджига и ионизации от сопло-
вой сборки,
- Выдвинуть горелку по направ-
ляющим стержням на необходи-
мое расстояние.
Так как труба горелки и газовое
подсоединение закреплены на
котле, оставшейся частью горел-
ки легко манипулировать.
