C.I.B. UNIGAS - M039177NC
10
*
DN = ДУ диаметр газовых клапанов.
* Рекомендуется устанавливать контрфланец между горелкой и котлом. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри котла.

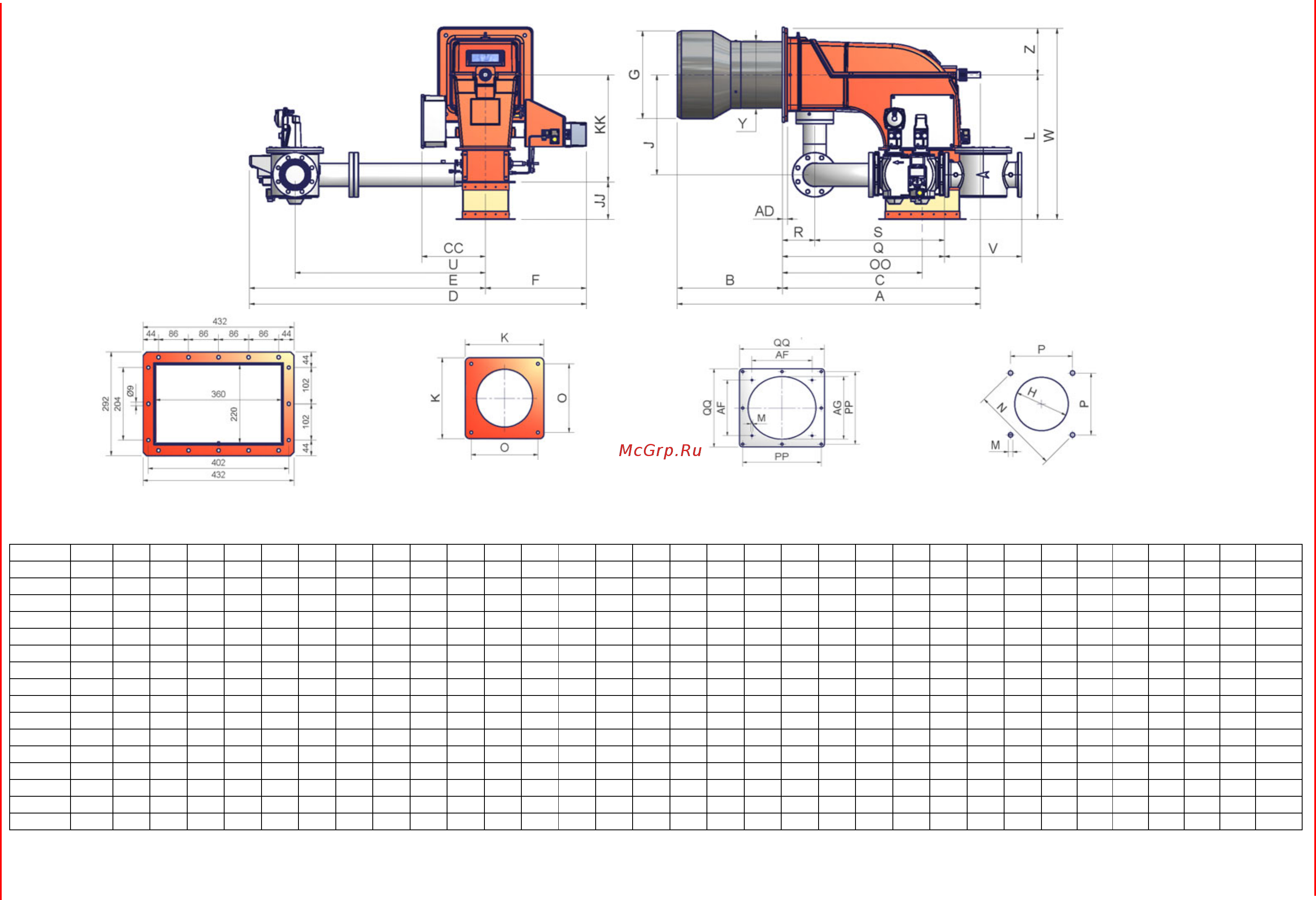

ПРИМЕЧАНИЕ: габаритные размеры даны на горелки с клапанами Siemens модели VGD.
Фланец воздушного канала фланец горелки Рекомендуемый контрфланец Aмбразура котла
DN AADAFAGB CCCD E F G H J JJ KKKL M N OOOPPPQQQR S U V W Y Z
TP512A 50 1475 25 x x 520 955 314 1570 1071 499 340 380 494 185 460 530 715 M14 552 390 693 390 x 765 x 160 605 843 216 945 328 230
TP512A 65 1475 25 x x 520 955 314 1548 1049 499 340 380 494 185 460 530 715 M14 552 390 693 390 x 643 x 160 483 843 293 945 328 230
TP512A 80 1475 25 x x 520 955 314 1583 1084 499 340 380 494 185 460 530 715 M14 552 390 693 390 x 695 x 160 535 875 322 945 328 230
TP512A 100 1475 25 x x 520 955 314 1666 1167 499 340 380 494 185 460 530 715 M14 552 390 693 390 x 802 x 160 642 942 382 945 328 230
TP515A 50 1491 25 x x 520 971 314 1570 1071 499 380 420 494 185 460 530 715 M14 552 390 693 390 x 765 x 160 605 843 216 945 328 230
TP515A 65 1491 25 x x 520 971 314 1548 1049 499 380 420 494 185 460 530 715 M14 552 390 693 390 x 643 x 160 483 843 293 945 328 230
TP515A 80 1491 25 x x 520 971 314 1583 1084 499 380 420 494 185 460 530 715 M14 552 390 693 390 x 695 x 160 535 875 322 945 328 230
TP515A 100 1491 25 x x 520 971 314 1666 1167 499 380 420 494 185 460 530 715 M14 552 390 693 390 x 802 x 160 642 942 382 945 328 230
TP520A 50 1497 25 x x 520 977 314 1570 1071 499 400 440 494 185 460 530 715 M14 552 390 693 390 x 765 x 160 605 843 216 945 340 230
TP520A 65 1497 25 x x 520 977 314 1548 1049 499 400 440 494 185 460 530 715 M14 552 390 693 390 x 643 x 160 483 843 293 945 340 230
TP520A 80 1497 25 x x 520 977 314 1583 1084 499 400 440 494 185 460 530 715 M14 552 390 693 390 x 695 x 160 535 875 322 945 340 230
TP520A 100 1497 25 x x 520 977 314 1666 1167 499 400 440 494 185 460 530 715 M14 552 390 693 390 x 802 x 160 642 942 382 945 340 230
TP525A 50 1497 25 390 440 520 977 314 1570 1071 499 434 484* 494 185 460 530 715 M14 721* 390 693 510* 510* 765 550* 160 605 843 216 945 340 230
TP525A 65 1497 25 390 440 520 977 314 1548 1049 499 434 484* 494 185 460 530 715 M14 721* 390 693 510* 510* 643 550* 160 483 843 293 945 340 230
TP525A 80 1497 25 390 440 520 977 314 1583 1084 499 434 484* 494 185 460 530 715 M14 721* 390 693 510* 510* 695 550* 160 535 875 322 945 340 230
TP525A 100 1497 25 390 440 520 977 314 1666 1167 499 434 484* 494 185 460 530 715 M14 721* 390 693 510* 510* 802 550* 160 642 942 382 945 340 230
