C.I.B. UNIGAS - M039177NC
19
ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!
Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Гpуппа газовых клапанов DUNGS MBC:
Гpуппа газовых клапанов SIEMENS VGD с исполнительным механизом "SKP" :
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и
блока контроля герметичности.

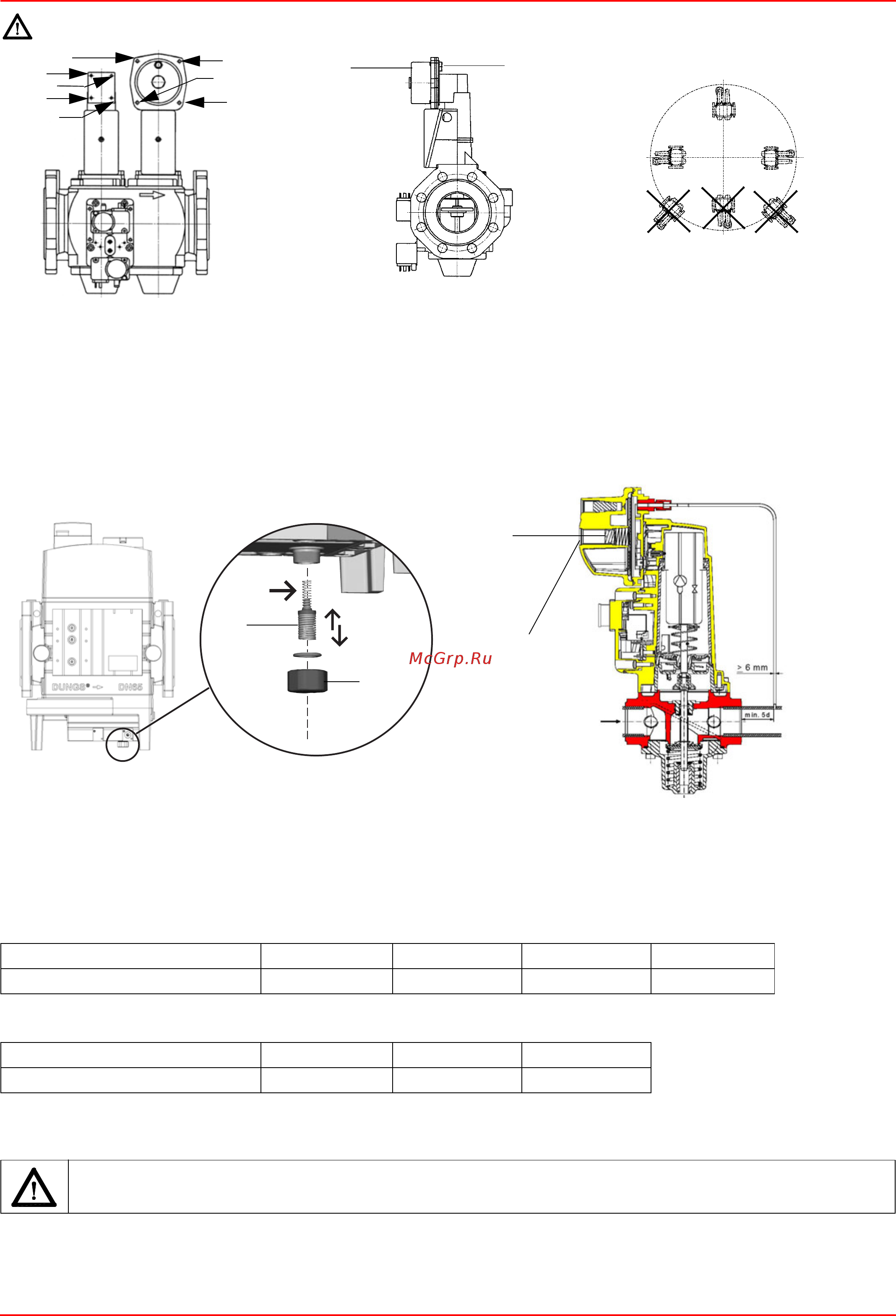

Рис. 8
Рис. 9
ПОЗИЦИИ ПР
И МОНТАЖЕ SIE-
MENS VGD..
Рис. 10
DUNGS MBC..SE Исполнительный механизм "SKP"
Диапазон работы (мбар) 4 - 20 20 - 40 40 - 80 80 - 150
Цвет пружины - красный черный зеленый
Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250
Цвет пружины нейтральный желтый красный
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 4, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
BS
BS
SKP1. SKP2.
BS
BS
SA
TP
7631z05/0101
1
2
2
1
