Выбор горелки
Горелка и соответствующие компоненты выбираются в зависимости от различных параметров, таких как:
z Топливо
z Мощность в топке теплогенератора
z Тип котла
z Тип камеры сгорания (реверсивная или со сквозным пламенем)
z Температура или давление жидкого теплоносителя
z Температура воздуха горения
z Расположение канала подачи воздуха горения
z Давление в камере сгорания
z Высота над уровнем моря, на которой устанавливается горелка
z Рампа газовая (касается газовых и комбинированных горелок)
z Насосная группа (только для мазутных, дизельных и комбинированных горелок)
z Вентилятор воздуха горения
z Электрощит встроенный или отдельно стоящий
Необходимо иметь ввиду, что горелки со строенными электрощитами производятся серийно, с классом электрической защиты
IP40. При необходимости использования другого класса защиты – обращаться в Техотдел фирмы C.I.B. Unigas S.p.A.
Рассмотреть сводную диаграмму для того, чтобы определить какая или какие горелки входят в этот диапазон мощности (9600
кВт). После определения типов горелок, из них выбирается наиб
олее подходящая по техническим и экономическим причинам.
Технические причины могут заключаться в большем соотношении модуляции (меньшее количество розжигов горелки,
меньший расход топлива, меньшее колебание температуры и давления теплогенератора.
Проверка выбора диаметра газовой рампы
на соответствие
Для того, чтобы убедиться в том, что диаметр газовой рампы горелки выбран правильно, необходимо знать давление газа в
сети перед газовыми клапанами горелки. От этого давления необходимо отнять аэродинамическое давление в камере
сгорания. Полученное значение обозначим как Ргаз. Теперь, необходимо провести вертикальную линию от значения
мощности теплогенератора (в нашем примере 600 кВт), довести ее до абсциссы вплот
ь до пересечения с кривой давления в
сети, которая соответствует диаметру газовой рампы, установленной на горелке в нашем примере (ДУ65, например). С точки
пересечения провести горизонтальную линию пока не обнаружите на ординате значение необходимого давления для
получения требуемой теплогенератором мощности. Считанное значение должно быть равным или ниже значения Ргаз,
которое мы расчитали ранее.
Не
обх
одимые данные:
z Мощность топочная теплогенератора;
z Температура воздуха горения;
z Высота над уровнем моря;
z Давление или температура теплогенератора.
Пример:
z Мощность топочная теплогенератора: 9600 кВт
z Температура воздуха горения: 15 °C
z Высота над уровнем моря: 0 м.

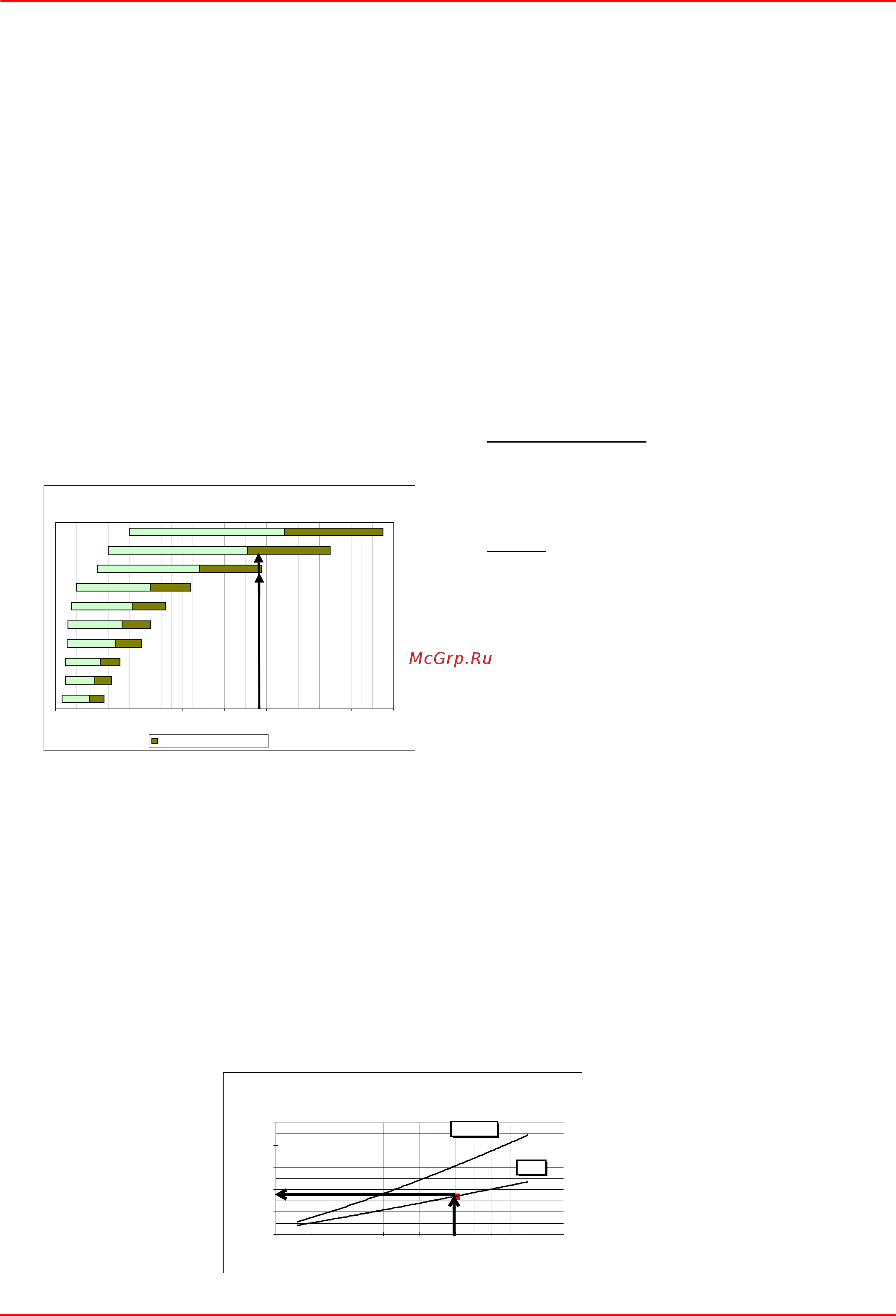

Рис. 1
Рис. 2
TP1030
TP1050
TP91A
TP90A
TP92A
TP93A
TP512A
TP515A
TP520A
TP525A
0 2000 4000 6000 8000 10000 12000 14000 16000
Диаграмма мощности при температуре воздуха 15 °C
Диапазон выбора горелки
Tipo / Type P60
M-...50 (Multibloc DUNGS MB-DLE 42 0 B01)
M-...65 (Filtro / Filter DN65+ SIEMENS VGD40.065 +SKP1x+SKP2x)
0
5
10
15
20
25
100 200 300 400 500 600 700 800 900
Potenza / Output (kW)
Minima pressione gas in
rete / Minimum inlet gas
pressure (mbar)
Rp 2" (50)
DN65
