C.I.B. UNIGAS - M039177NC

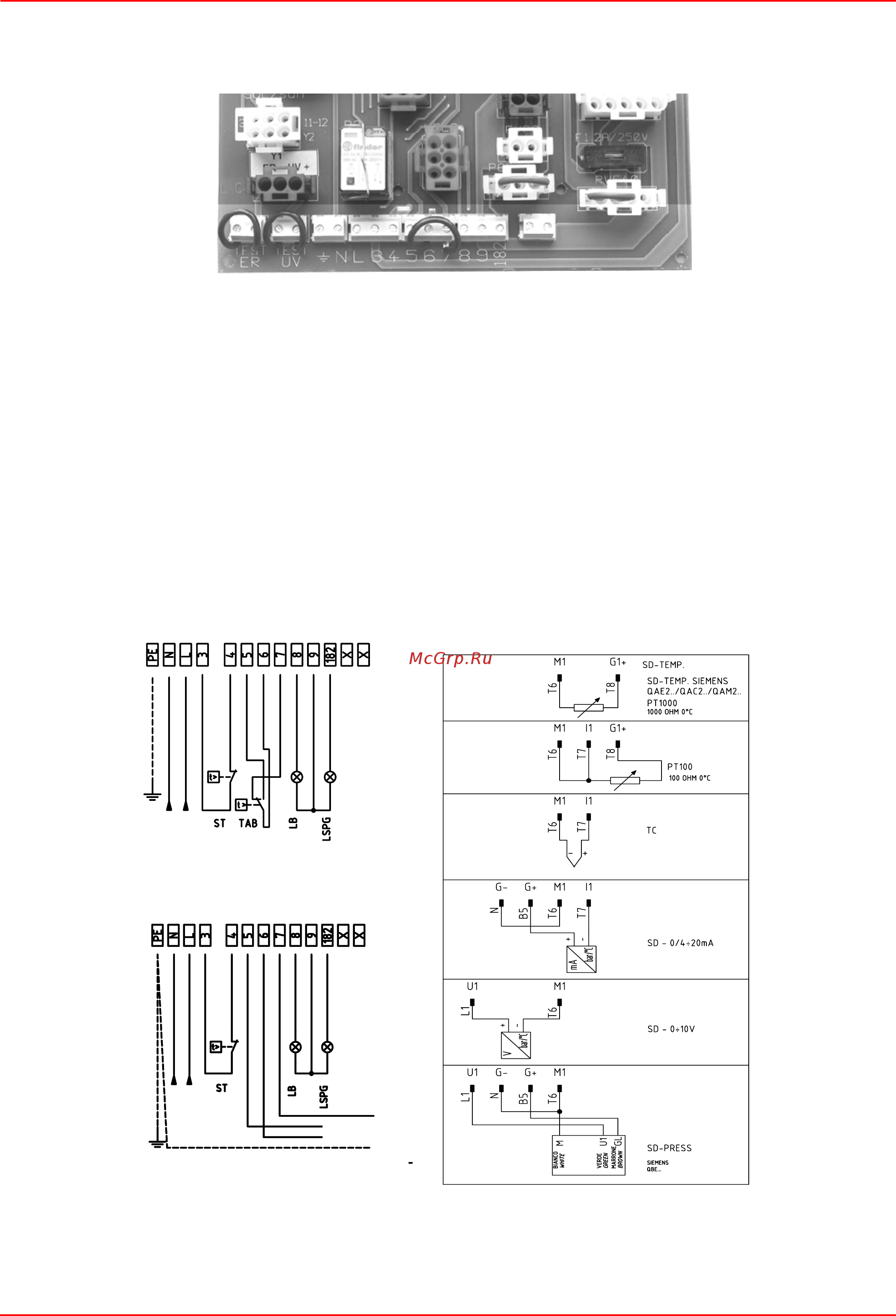

Схема соединений для горелок, оснащенных печатной платой (стандартная конфигурация)

По подключениям см. клеммник на Рис. 13.

1). Подсоединить провода, относящиеся к разрешительному сигналу от котла к горелке, на следующие компоненты (

Рис. 13

Рис. 15

)

ST: Серия термостатов/реле давления

TAB: Термостат/реле давления БОЛЬШОГО/МАЛОГО ПЛАМЕНИ

2). Подсоединить провода, относящиеся к разрешительному сигналу от котла к горелке, на следующие компоненты (

Рис. 13

Рис. 15

)

LB: Сигнальная лампочка блокировки горелки

LSPG: Сигнальная лампочка блокировки блока контроля герметичности газовых клапанов

3). В случае с модулирующими горелками, клеммы 5,6 и 7 клеммника МА горелки уже подсоединены с модулирующему

регулятору (мод. RWF 40). С электрощита выходит 4-х полюсная вилка, предназначенная для подключения датчика

температуры или давления (см.

Рис. 16

)

ПРИМЕЧАНИЕ: Модулирующий регулятор уже сконфигурирован на основании заказанного клиентом типа датчика.

Рис. 13: Клеммник МА подключения на печатной плате

Fig. 14 : Прогрессивные горелки

Рис. 15: Соединение датчиков

Рис. 16: Модулирующие горелки
