C.I.B. UNIGAS - M039177NC
15

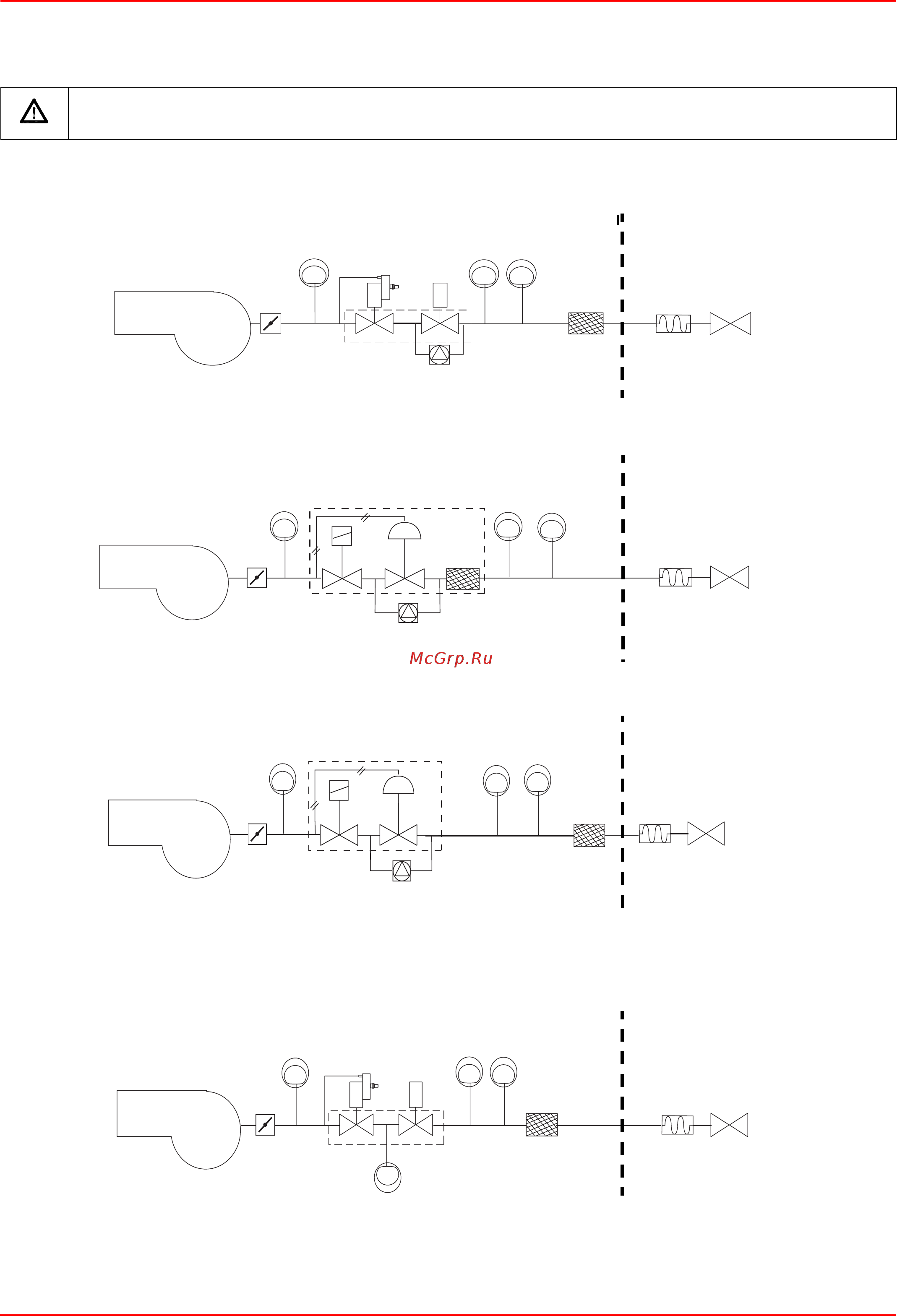

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП
На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы
соответствуют нормам действующего законодательства.
.
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ
Газовая рампа 1 - Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок
контроля герметичности VPS504
Газовая рампа 2 (Rp2) - Га
зо
вая рампа с группой клапанов MBC 1200 SE (2 клапана + газовый фильтр + стабилизатор
давления + реле давления) + блок контроля герметичности VPS504
Газовая рампа 3 - (DN65/80/100) - Газовая рампа с группой клапанов MBC 1900/3100/5000SE(2 клапана + газовый
фильтр + стабилизатор давления + реле давления) + блок контроля герметичности VPS504
Газовая рампа 4 - Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + реле
давления газа для ко
нтроля за утеч
ками PGCP
3
1
2
54
6
78
11
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
4
5
78
18
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
4
78
5
6
19
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
5
4
6
7
8
11
16
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
