C.I.B. UNIGAS - M039177NC
22

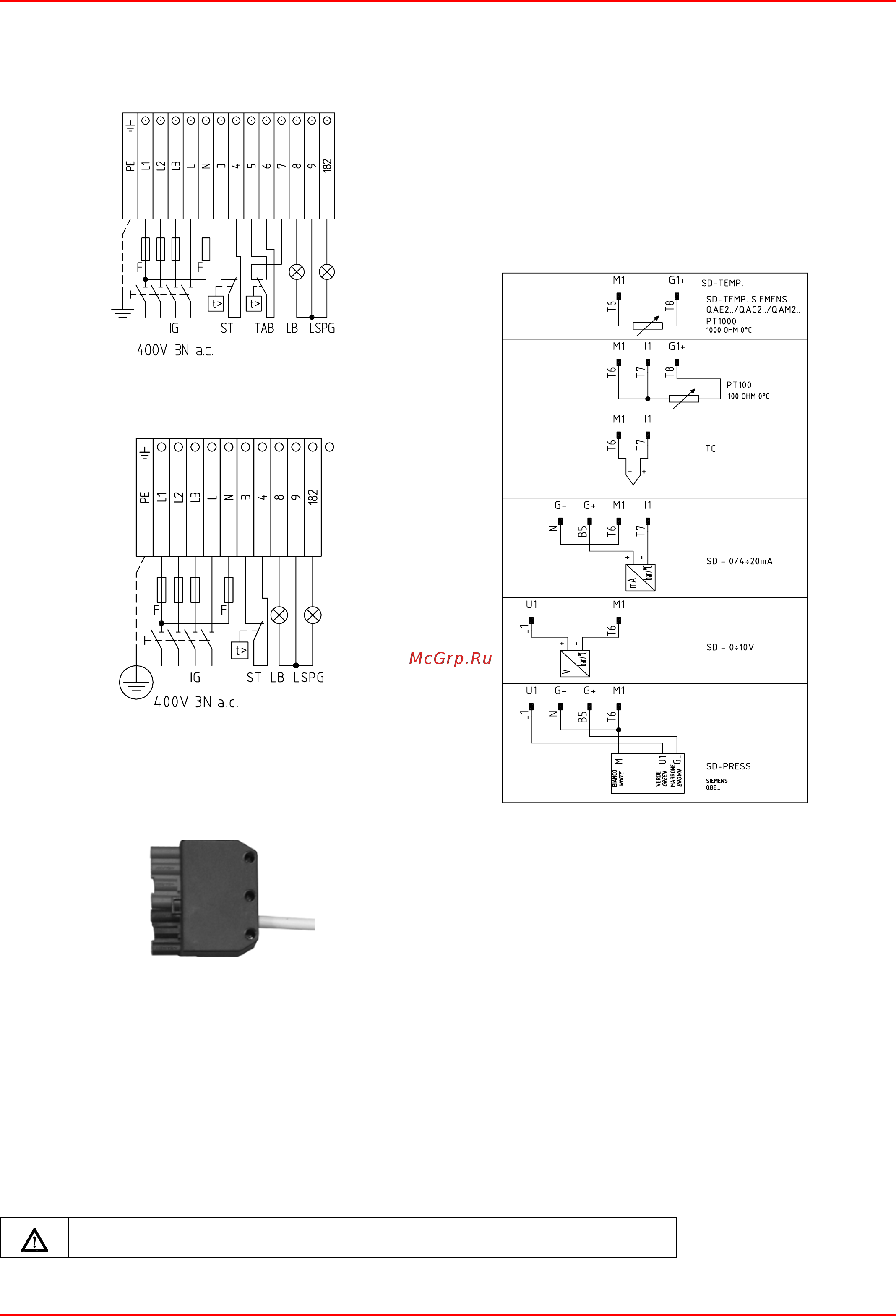

Схема подсоединений для горелок без печатной платы
В том случае, если горелки заказываются без печатной платы, следовать нижеследующим схемам.
Вращение двигателя вентилятора
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя вентилятора.
Двигатель должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте
трехфазное питание и вновь проверьте направление вращения двигателя.
ПРИМЕЧАНИЕ (за исключением TP525A): горелки рассчитаны на трёхфазное питание 400 В; в случае использования
трёхфазного питания 230 В необходимо изменить электрические соединения внутри клеммной коробки
электродвига
теля и заменить термореле.
Рис. 17 - : Прогрессивные горелки
Рис. 18 - : Соединение датчиков
Рис. 19: Модулирующие горелки
подсоединение датчиков с помощью 7-ми полюсного
соединительного разъема (Рис. 20), для подключений
смотрите Рис. 18.
Рис. 20
ВНИМАНИЕ, настроить термореле на номинальное значение тока двигателя.
