C.I.B. UNIGAS - M039177NC
18

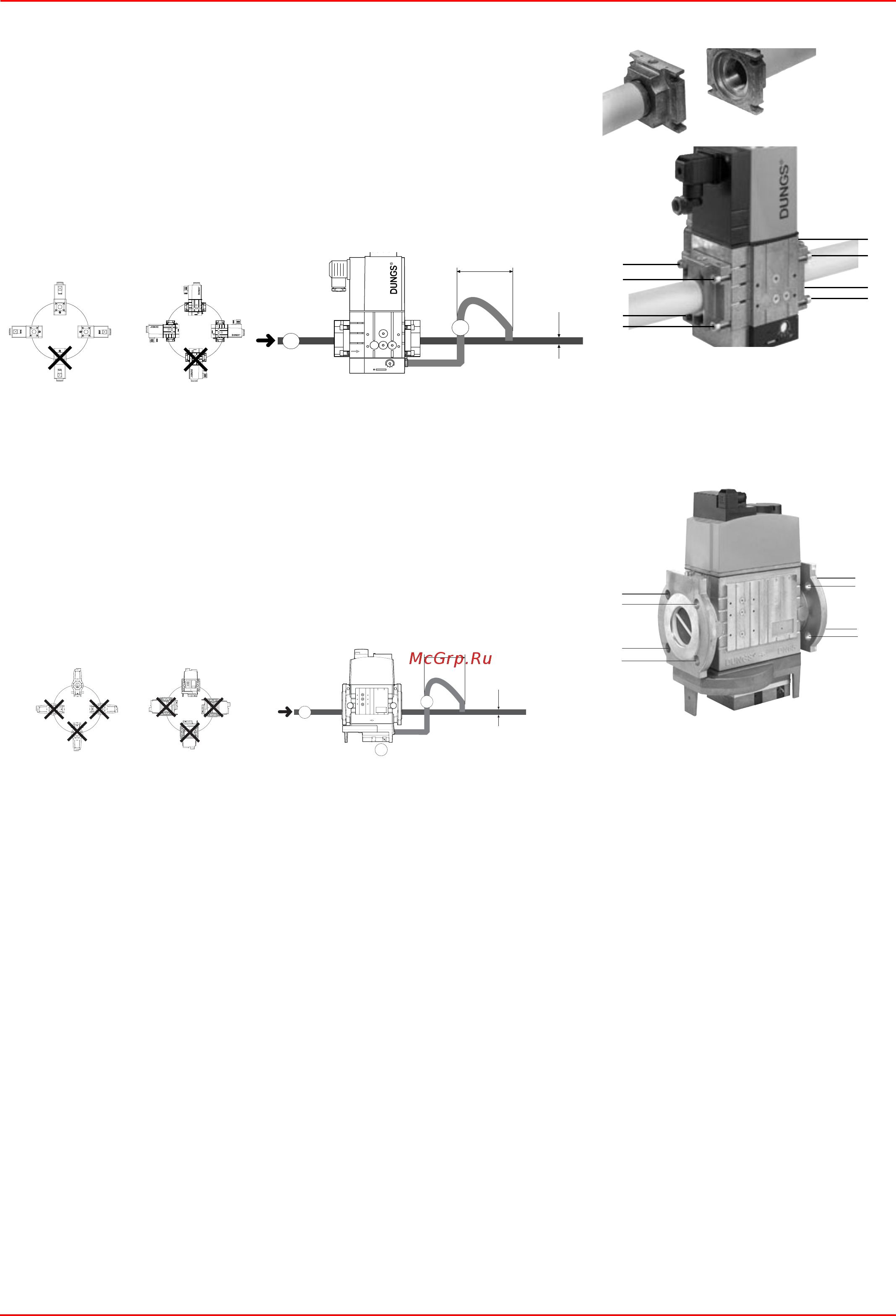

МУЛЬТИБЛОК DUNGS MBC300-700-1200SE (Гpуппа клапанов с pезьбой)
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором
давления)
Монтаж
z Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
z во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
z на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
z направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
z убедиться в том, что болты на фланцах тщательно затянуты;
z проверить на герметичность подсоединения всех компонентов;
z убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)
z убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
z Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,
расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии равном
примерно 5 номинальным диаметрам трубопровода.
z
Подсоедините трубку для отбора давления газа (TP на рисунке) к специальным соединениям газопровода после газовых клапанов.
z
Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует
требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.
Монтаж
1.Установить фланец на трубе. Использовать соответствующую
газу оснастку (Рис. 5)
2. установить устройство MBC....SE и уделить особое внимание прокладкам O-Ring
(Рис. 6)
3. Затянуть винты А - Н
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в обратном порядке.
Рис. 6
Монтаж
1. Вставить винты А
2. Установить прокладки
3. Вставить винты В
4. Затянуть винты А + В
5. Обратить вн
имание на правил
ьное расположение прокладки!
6. После монтажа проверить герметичность и работу.
7. Демонтаж производить в обратном порядке.
Рис. 7
ПОЗИЦИИ ПРИ МОНТАЖЕ
ОПЦИЯ



S
%U



S
%U



S
%U



S
%U
PLQ['1
'1
£
Ó



S
%U
2 = Импульсная трубка
#
&
'
%
)
(
"
$
Рис. 5
ПОЗИЦИИ ПРИ МОНТАЖЕ ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
