C.I.B. UNIGAS - M039177NC

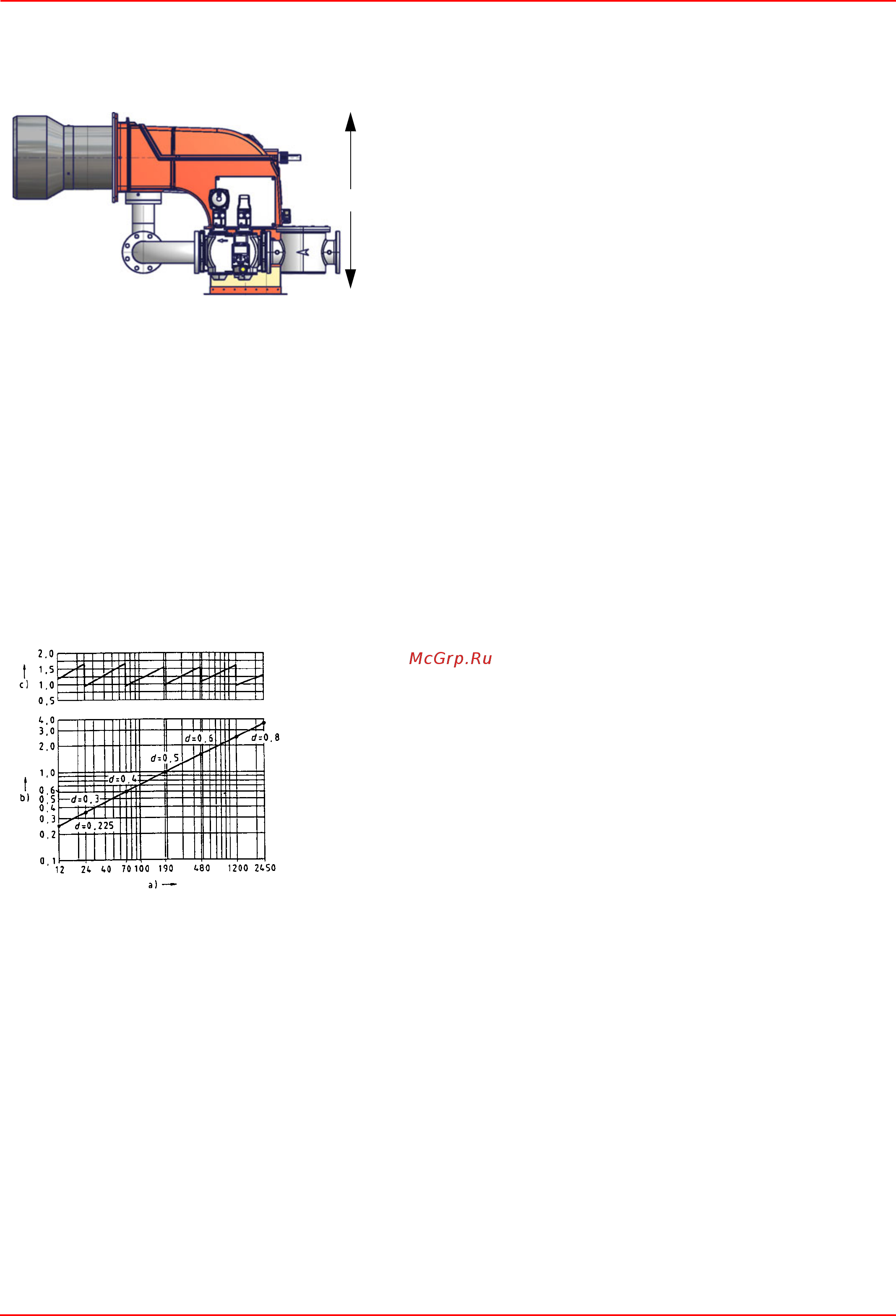

Горелка создана для работы в том положении, которое указано на нижеследующем рисунке. При необходимости монтажа в

другом положении - обратиться в Техотдел фирмы.

Подбор горелки к котлу

Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых

указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего диаметра или

меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить возможность монтажа горелки на

таком котле. Чтобы правильно подсоединить горелку к котлу, проверьте, что требуемая мощность и давление в камере сгорания

попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-изготовителе для пересмотра

выбора горелки.

Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котлов. При отсутствии таковых нужно

ориентироваться на следующие рекомендации:

Трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не более, чем на

100 мм.

Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную

деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же

сконструировать соответствующее для применения сопло (связа

ться с изготовителем).

Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм., относительно

плиты с трубным пучком.

Рис. 3

Описание

a) Мощность кВт

b) Длина топки, м

c) Удельная тепловая нагрузка топки, кВт/м

d) Диаметр камеры сгорания, м

Рис. 3 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости

от топочной мощности в кВт.

ВЕРХ

НИЗ
