CIB Unigas TP525A [9/48] Габазитные зазмезы в мм
![CIB Unigas TP525A [9/48] Габазитные зазмезы в мм](/views2/1429912/page9/bg9.png)
C.I.B. UNIGAS - M039177NC
9

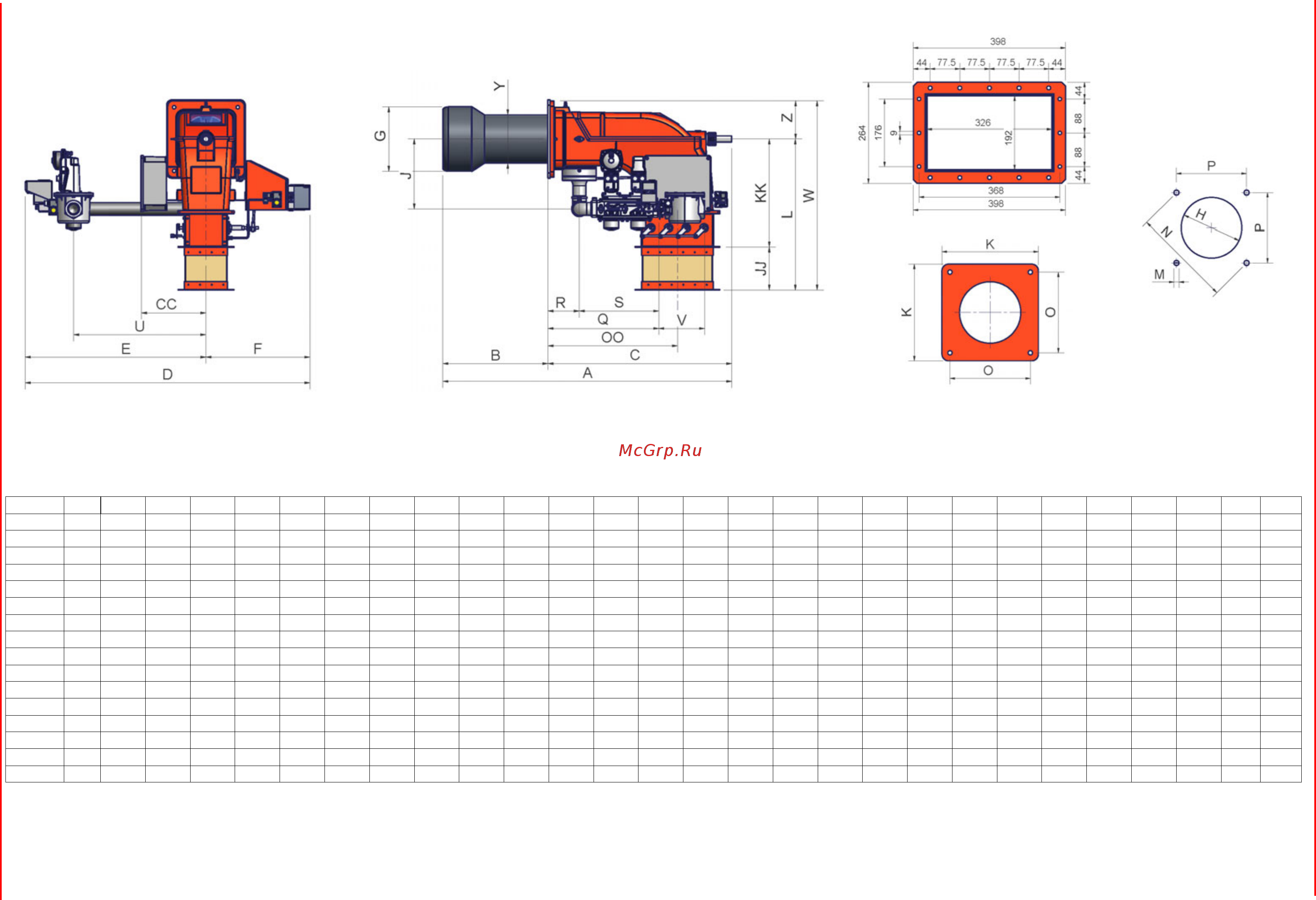

Габазитные зазмезы в мм.
DN = ДУ диаметр газовых клапанов.
ПРИМЕЧАНИЕ: габаритные размеры даны на горелки с клапанами Siemens модели VGD.
Фланец воздушного канала и фланец
горелки
Aмбразура котла
DN A BS C CC D E F G H J JJ K KK L M N O OO P Q R S U V W Y Z
TP90A 50 1356 490 866 305 1342 852 490 234 264 447 185 360 510 695 M14 424 300 610 300 522 148 374 624 216 875 228 180
TP90A 65 1356 490 866 305 1539 1049 490 234 264 447 185 360 510 695 M14 424 300 610 300 631 148 483 843 292 875 228 180
TP90A 80 1356 490 866 305 1574 1084 490 234 264 447 185 360 510 695 M14 424 300 610 300 683 148 535 875 322 875 228 180
TP90A 100 1356 490 866 305 1657 1167 490 234 264 447 185 360 510 695 M14 424 300 610 300 790 148 642 942 382 875 228 180
TP91A 50 1356 490 866 305 1342 852 490 265 295 447 185 360 510 695 M14 424 300 610 300 522 148 374 624 216 875 228 180
TP91A 65 1356 490 866 305 1539 1049 490 265 295 447 185 360 510 695 M14 424 300 610 300 631 148 483 843 293 875 228 180
TP91A 80 1356 490 866 305 1574 1084 490 265 295 447 185 360 510 695 M14 424 300 610 300 683 148 535 875 322 875 228 180
TP91A 100 1356 490 866 305 1657 1167 490 265 295 447 185 360 510 695 M14 424 300 610 300 790 148 642 942 382 875 228 180
TP92A 50 1356 490 866 305 1342 852 490 269 299 447 185 360 510 695 M14 424 300 610 300 522 148 374 624 216 875 228 180
TP92A 65 1356 490 866 305 1539 1049 490 269 299 447 185 360 510 695 M14 424 300 610 300 631 148 483 843 293 875 228 180
TP92A 80 1356 490 866 305 1574 1084 490 269 299 447 185 360 510 695 M14 424 300 610 300 683 148 535 875 322 875 228 180
TP92A 100 1356 490 866 305 1657 1167 490 269 299 447 185 360 510 695 M14 424 300 610 300 790 148 642 942 382 875 228 180
TP93A 50 1361 495 866 305 1342 852 490 304 344 447 185 360 510 695 M14 424 300 610 300 522 148 374 624 216 875 228 180
TP93A 65 1361 495 866 305 1539 1049 490 304 344 447 185 360 510 695 M14 424 300 610 300 631 148 483 843 293 875 228 180
TP93A 80 1361 495 866 305 1574 1084 490 304 344 447 185 360 510 695 M14 424 300 610 300 683 148 535 875 322 875 228 180
TP93A 100 1361 495 866 305 1657 1167 490 304 344 447 185 360 510 695 M14 424 300 610 300 790 148 642 942 382 875 228 180
