CIB Unigas TP525A [5/48] Общие характеристики

C.I.B. UNIGAS - M039177NC

ОБЩИЕ ХАРАКТЕРИСТИКИ

Промышленные горелки этой серии разработаны для тепловых систем, в которых требуется наличие вентиляторов больших

размеров или теплообменников «воздух – дымовые газы», которые должны устанавливаться отдельно от горелки, с целью

снижения уровня шума. Эти горелки имеются в исполнении со встроенным или отдельно стоящим электрощитом (настенным

или напольным).

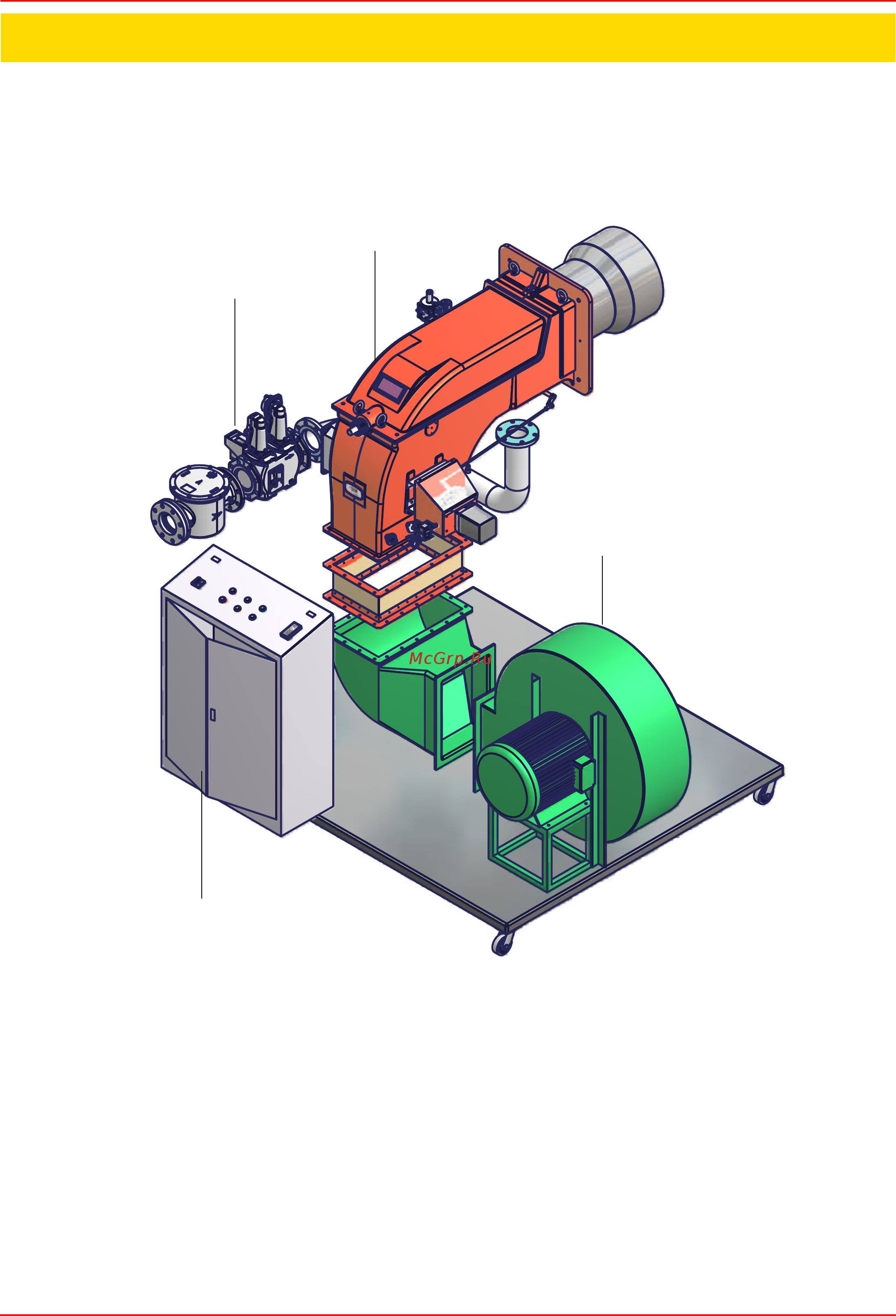

Примечание: Рисунок ориентрировочный. Вентилятор и электрощит могут быть размещены по усмотрению клиента.

Газ поступает из распределительной сети, проходит через клапанную группу, укомплектованную фильтром и стабилизатором.

Стабилизатор поддерживает давления в пределах, необходимых для работы, значений. Электрический сервопривод,

который действует пропорционально на заслонки регулирования расхода воздуха горения и на дроссельный клапан газа,

использует один кулачок с варьируемым профилем, который позволяет оп

тимизировать по

казатели по газовым выбросам и,

значит, достичь эффективного сжигания топлива. Положение головки сгорания определяет мощность горелки. Головка

сгорания определяет количество тепловой энергии и геометрическую форму пламени. Топливо и воздух подаются отдельно

по геометрическим каналам пока не пересекаются в зоне образования пламени (камера сгорания). В камере сгорания

происходит принудительная подача

воздуха и топлива (газ).

ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ

Горелка

Вентилятор

Газовая рампа

Электрощит
