C.I.B. UNIGAS - M039168NC

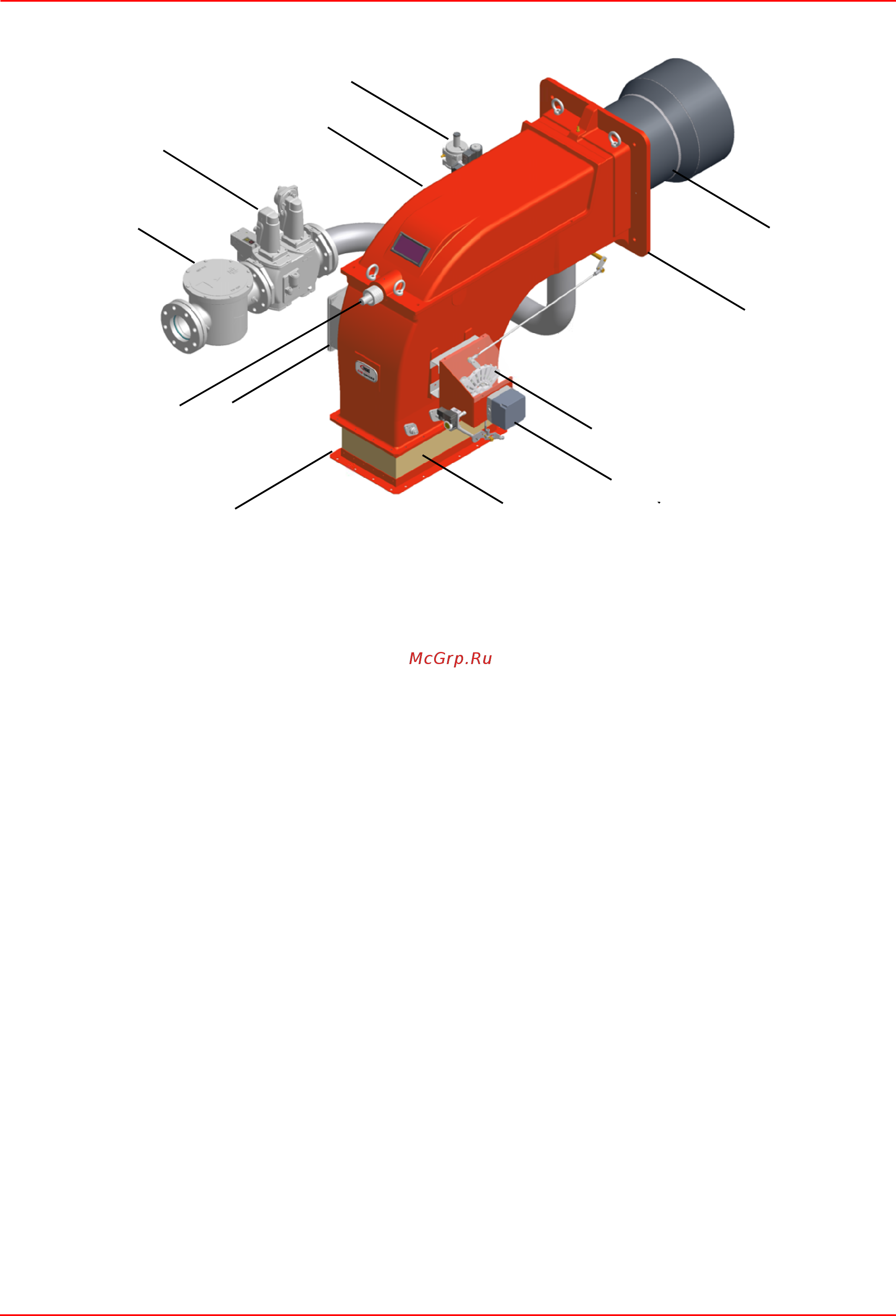

Рис. 1

1 Варьируемый сектор

2 Сервопривод

3 Сильфонное соединение

4 Фланец

5 Ответвительная коробка

6 Регулировочный винт головы сгорания

7 Фильтр газовый

8 Группа газовых клапанов

9 Крышка

10 Рампа запальной гоpелки

11 Группа головы сгорания с соплом

12 Фланец гоpелки

Газ поступает из распределительной сети, проходит через клапанную группу, укомплектованную фильтром и стабилизатором.

Стабилизатор поддерживает давления в пределах,

необходимых для работы, значений. Электрический сервопривод (2),

который действует пропорционально на заслонки регулирования расхода воздуха горения и на дроссельный клапан газа,

использует один кулачок с варьируемым профилем (1), который позволяет оптимизировать показатели по газовым выбросам

и, значит, достичь эффективного сжигания топлива. Положение головки сгорания определяет мощность горелки. Головка

сгорания (11) определяет количество тепловой энергии и

геометрическую форму пламени. Топливо и воздух подаются

отдельно по геометрическим каналам пока не пересекаются в зоне образования пламени (камера сгорания). В камере

сгорания происходит принудительная подача

воздуха и топлива (газ).
