РЕГУЛИРОВКА РАСХОДА МАЗУТНОГО ТОПЛИВА

Газовый клапан запальника: Клапан регулирования давления Brahma EG12*R

Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки. При вращении по

часовой стрелке гайки 1, как показано на , клапан закрывается, а при вращении против часовой стрелки - клапан открывается

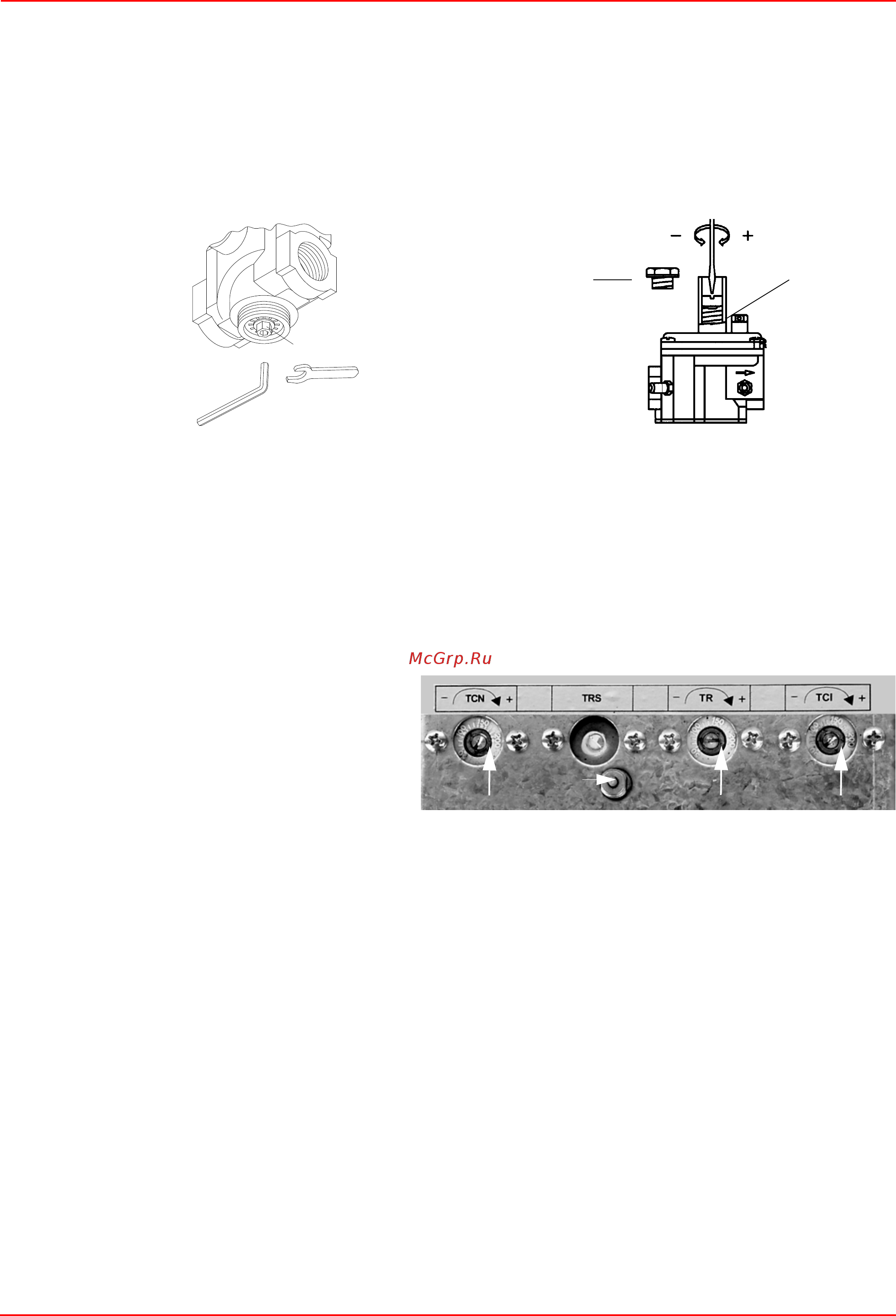

z Снимите колпачок T

z Для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на риснок.

При ввинчивании давление увеличивается, при отвинчивании - уменьшается.

Установите колпачок на место.

Регулировка мазутных термостатов

Для того, чтобы иметь доступ к термостатам, необходимо снять крышку электрощита горелки: регулировка выполняется с

помощью отвертки, которой необходимо воздействовать на винт VR, указанный на рисунке.

ПРИМЕЧАНИЕ: Термостат TCI имеется только на горелках, работающих на тяжелом мазутном топливе, вязкостью 50°E при

50°C.

TCN - Разрешительный термостат готовности

мазутного топлива (Рис. 10)

Этот термостат необходимо настраивать на

значение на

10% меньше значения, указанного на графике “вязкость -

температура” (Рис. 4).

TRS - Предохранительный термостат сопротивлений

(Рис. 10)

Во время испытаний на заводе термостат настраивается

на значение примерно 190 °C. Этот термостат

срабатывает, когда рабочая температура превышает

установленное предельное значение. Проверить причину

неполадки и вновь ввести в действие термостат с

помощью кнопки PR.

TR - Термостат сопротивлений (Рис. 10)

Этот

термостат необходимо настраивать на правильное

значение, согласно графика “вязкость - температура”

(Рис. 4), а затем проверит температуру с помощью

термометра, установленного на бачке.

TCI - Термостат готовности системы к работе (Рис. 10)

Этот термостат присутствует только на горелках,

работающих на тяжелом мазутном топливе вязкостью

50°E при 50°C.Настроить этот термостат согласно

значений, данных на стр 12.

Рис. 10

Клапан регулирования

Стабилизатор давления

VR VR
