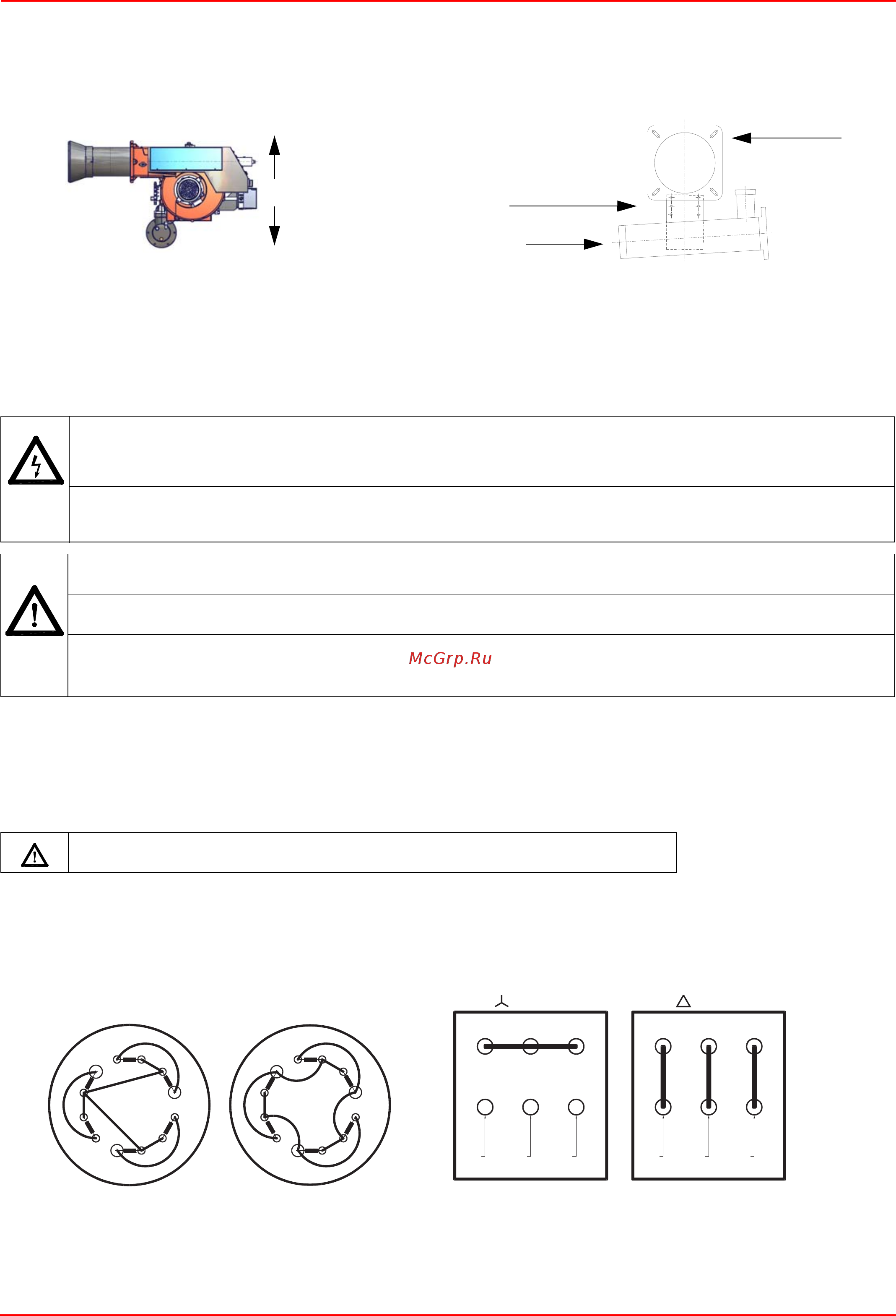

![CIB Unigas MILLE PN 1040 [9/60] Венти](/views2/1434315/page9/bg9.png)
C.I.B. UNIGAS - M039117NC
9
Горелка создана для работы в том положении, которое указано на нижеследующем рисунке. Верхняя часть соединительного
фланца, с помощью которого она крепится к теплогенератору, должна быть горизонтальной с целью достижения правильного
наклона бачка для предварительного разогрева топлива. При необходимости монтажа в другом положении - обратиться в
Техотдел фирмы.
Описание
1 Фланец горелки (стрелка указывает на
его верхнюю часть)
2 Скоба
3 Бачок подогревателя (входит в комплектацию горелки)
Схема электрических подключений
Для выполнения подключений действуйте следующим образом:
1). Снимите крышку электрощита горелки, открутив стопрные винты;
2). для выполнения электрических соединений воспользоваться схемами, имеющимися в главе "ЭЛЕКТРИЧЕСКИЕ СХЕМЫ;
3). проверьте направление вращения двигателя вентилятора и двигателя насоса (см. следующий параграф);
4). установите на место крышку электрощита.
Направление вращения двигателя вентилятора и двигателя насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя вентилятора.
Двигатель должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте
трехфазное питание и вновь проверьте направление вращения двигателя.
Соединение двигателя вентилятора
В случае использования двигателей, приводимых в действие “звездой-треугольником”, подсоединить все 6 провода;
соблюдая последовательность, указанную в главе “Электрические схемы”.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде
, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения
термостата большого/малого пламени уберите данную перемычку перед
подсоединением термостата.
ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод
заземления длиннее проводов фазы и нейтрали.
ВНИМАНИЕ: был предусмотрен вспомогательный контакт (клеммы №507 и 508 клеммной коробки МА), которые
необходимо подключить к аварийной системе (аварийная сигнализация/отключение питания) в случае неполадки
контактора мазутных резисторов (имеющимися в главе "ЭЛЕКТРИЧЕСКИЕ
СХЕМЫ").
ВНИМАНИЕ, настроить термореле на номинальное значение тока двигателя.
Присоединение нагревательных злементов (для подогрева
мазута)
18 - 24 кВт
Рис. 1
СОЕДИНЕНИЕ ДВИГАТЕЛЯ НАСОСА
Рис. 2
SIDE UP
SIDE
DOWN
1
2
3
R1
230V 400 V
R1
R2
R2
R3
R3
R4
R4
R5
R5
R6
R6
L3
L3
L2
L2
L1
L1
230V 400 V
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
L1 L2 L3
L1 L2 L3
