C.I.B. UNIGAS - M039117NC
28

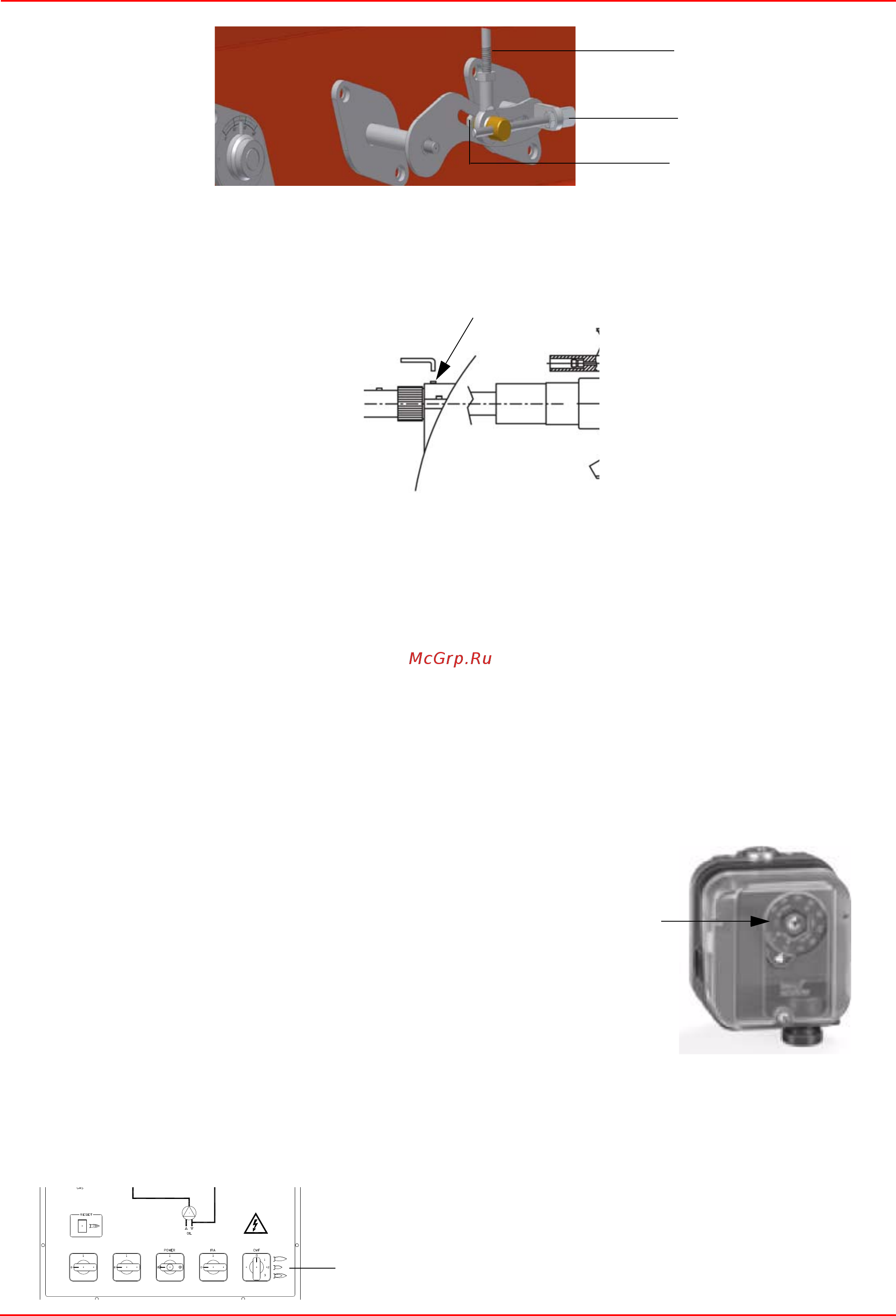

13 если необходимо, отрегулировать положение головы сгорания: для работы на сниженной мощности расслабить винт VB и
постепенно сдвигать голову сгорания в сторону положения “MIN”, вращая по часовой стрелке регулировочное кольцо VRT.
Заблокировать винт VB по завершении регулировки.
Внимание: если изменяется положение головы сгорания, необходимо повторить регулировку по газу и воздуху,
описанные в предыдущих
параграфах.
14 Для того, чтобы отрегулировать по точкам варьируемый сектор и создать профиль стальной пластинки, перевести
микровыключатель малого пламени (кулачок III) чуть-чуть ниже значения максимальной мощности (90°).
15 Установить термостат ТАВ на минимальную мощность (по модулирующим горелкам обратиться к соответствующему
параграфу) с тем, чтобы сервопривод сработал на закрытие;
16 Смещать кулачок III (малое пламя) в
сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до
тех пор, пока два подшипничка не совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать
винт V для увеличения расхода, откручивать - для уменьшения, с целью получения значения давления, как на графике на
Рис.28, на основании требуемого расхода.
17
Вновь сместить кулачок
III
в сторону минимальной мощности, до следующего винта и повторить все, что описано в предыдущем пункте,
продолжать до тех пор, пока не получите желаемое значение минимальной мощности (малое пламя).
18 Положение кулачка в режиме малого пламени никогда не должно совпадать с положением кулачка при розжиге горелки и
по этой причине кулачок III должен быть настроен хотя бы на 20-30° больше значения кулачка при розжиге.
Отключить и вновь включить горелку. Если расход мазутного топлива требует дополнительной регулировки, повторить предыдущие
пункты настройки.
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе
предварительной продувки медленно поворачивайте регулировочное кольцо VR по
часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.
z Установите на место прозрачную крышку реле давления.
Горелки модулирующие
Для регулировки модулирующих горелок использовать селекторный переключатель,
имеющийся на контрольной панели горелки (см. рисунок), вместо того, чтобы использовать термостат ТАВ, как было описано
в регулировках прогрессивных горелок. Произвести регулировку, как описано в предыдущих параграфах, уделяя внимание
использованию CMF. Положение селекторного переключателя определяет фазы работы: для того, чтобы вывести горелку в
режим большого
пламени, установить селекторный переключатель CMF на 1, а для того, чтобы на малое пламя - на 2. Для
того, чтобы повернуть варьируемый сектор, необходимо установить селекторный переключатель CMF на 1 или 2 , а затем
перевести его на 0.
VRA
RA
TR
VB
VR
CMF
CMF = 0 Сервопривод стоит в том положении,
в котором находится
CMF = 1 Работа на большом пламени
CMF = 2 Работа на малом пламени
CMF = 3 Автоматическая работа
