C.I.B. UNIGAS - M039117NC
27
величину кулачка III, для того, чтобы ограничить мощность во время первых секунд работы после розжига пламени.
ПРИМЕЧАНИЕ: кулачок IV должен изменять свое положение вслед за изменением положения кулачка III (увеличиваться
или уменьшаться на такое же значение).
6 Запустить горелку, установив на ON главный выключатель А горелки: в случае блокировки (при этом загорится индикатор
В на
электрощите) нажать кнопку RESET (С), находящуюся на панели электрощита горелки (См. рисунок) - см. главу
“РАБОТА” ГОРЕЛКИ” ;Производить далее регулировку, в зависимости от типа установленного сервопривода.
7 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
8 вывести горелку в режим большого пламени, с помощью термостата ТАВ (термостат
большого/малого пламени - см.
"ЭЛЕКТРИЧЕСКИЕ СХЕМЫ), по модулирующим горелкам обратиться к соответствующему параграфу.
9 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью
стабилизатора, встроенного в клапанную группу, а
воздух - с помощью кулачка с прорезью (см. следующие пункты) .
10 Давление питания форсунки уже отрегулировано заранее на заводе-изготовителе и не должно изменяться. Только в
случае необходимости, отрегулировать давление питания (см. соответствующий параграф) следующим образом:
установить манометр в положение, указанное на Рис. 14, воздействовать на регулировочный винт
VR насоса (см. Рис. 13)
до получения на форсунке давления в 25 бар (форсунки Fluidics/Bergonzo - см. график на стр.21-22);
11 для получения максимального расхода мазутного топлива регулировать давление (считывая значения на манометре PG):
все время проверяя параметры продуктов сгорания, воздействовать на винт варьируемого сектора SV (см. Рис. 17), но по
достижении положения большого пламени.
12 Для того, чтобы
отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт
VRA, пока не получите желаемый расход: сдвигая болт TR по направлению к оси заслонки, заслонка будет открываться и
расход воздуха увеличиваться, сдвигая болт от заслонки - заслонка будет закрываться, а расход воздуха уменьшаться.
Внимание! По завершении операций, убедитесь в том
, что Вы не забыли затянуть блокировочную гайку RA. Не менять
более положение болтов воздушной заслонки.

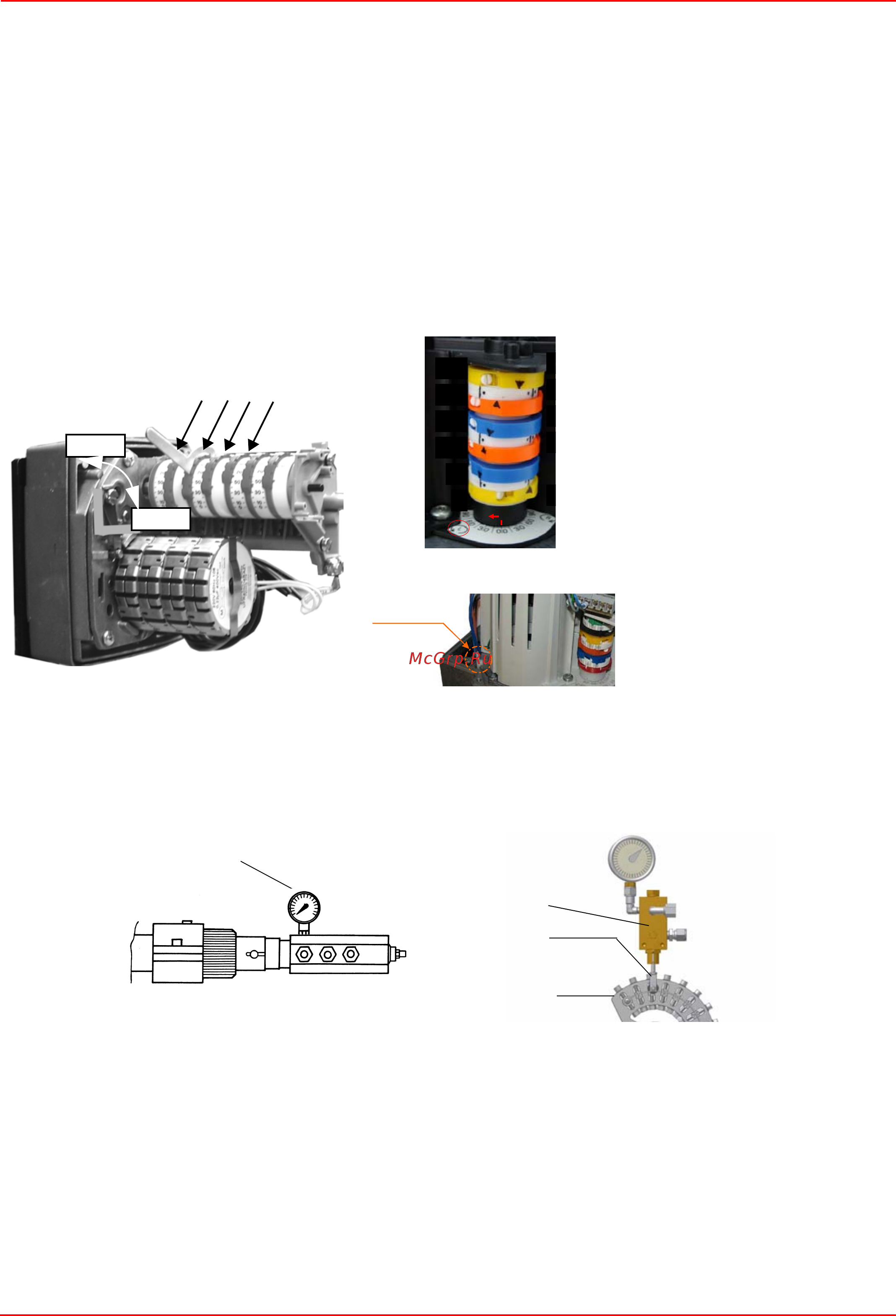

Siemens SQM10
Siemens SQM40
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя
IV ограничение опережения
сервопривода
Рис. 14 Рис. 17
MAN
AUTO
IIIIII
IV
mensions
Dimensions in
SQM4...
I
III
II
IV
V
VIVI
V
IV
II
III
I
MAN-AUTO
Штуцер для манометра
RP
PG
V
SV
