Рабочая температура: от 20 до +60°C

Монтажное положение: произвольно

Вес: 370 г

Исполнение: корпус из ударопрочной пластмассы.

Верхняя часть с каскадным усилителем и зелёной лампочкой (A) для

индикации наличия сигнала пламени.

Штекерный цоколь с контактными клеммами, шиной заземления.

Имеются 5 подготовленных отверстий для кабельных вводов

Pg 9 (B)

Замечания по проектированию

Контроль нескольких горелок: с одним автоматом управления

горелками можно использовать

не более 5 автоматов контроля

пламени, чтобы в течение времени безопасности (3 с, 5 с или 10 с)

автомата управления горелками смогли разжечься все горелки.

Слишком длинный газопровод может привести к запаздыванию

розжига горелки и отключению всей установки.

Поэтому запальные газовые вентили устанавливать прямо на

горелках. Нагрузка автоматов управления горелками на каждый

выход: 1А, суммарная нагрузка: 2

А. При большем токе исполь зовать

размыкающие реле.

Ионизационный провод:

макс. 50 м. удаление от сетевых кабелей и источников вредного

излучения, не допускать внешнего электрического воздействия.

Несколько проводов подачи сигнала пламени могут прокладываться

в пластмассовой (не металлической) трубе. Использовать

высоковольтный неэкранированный кабель.

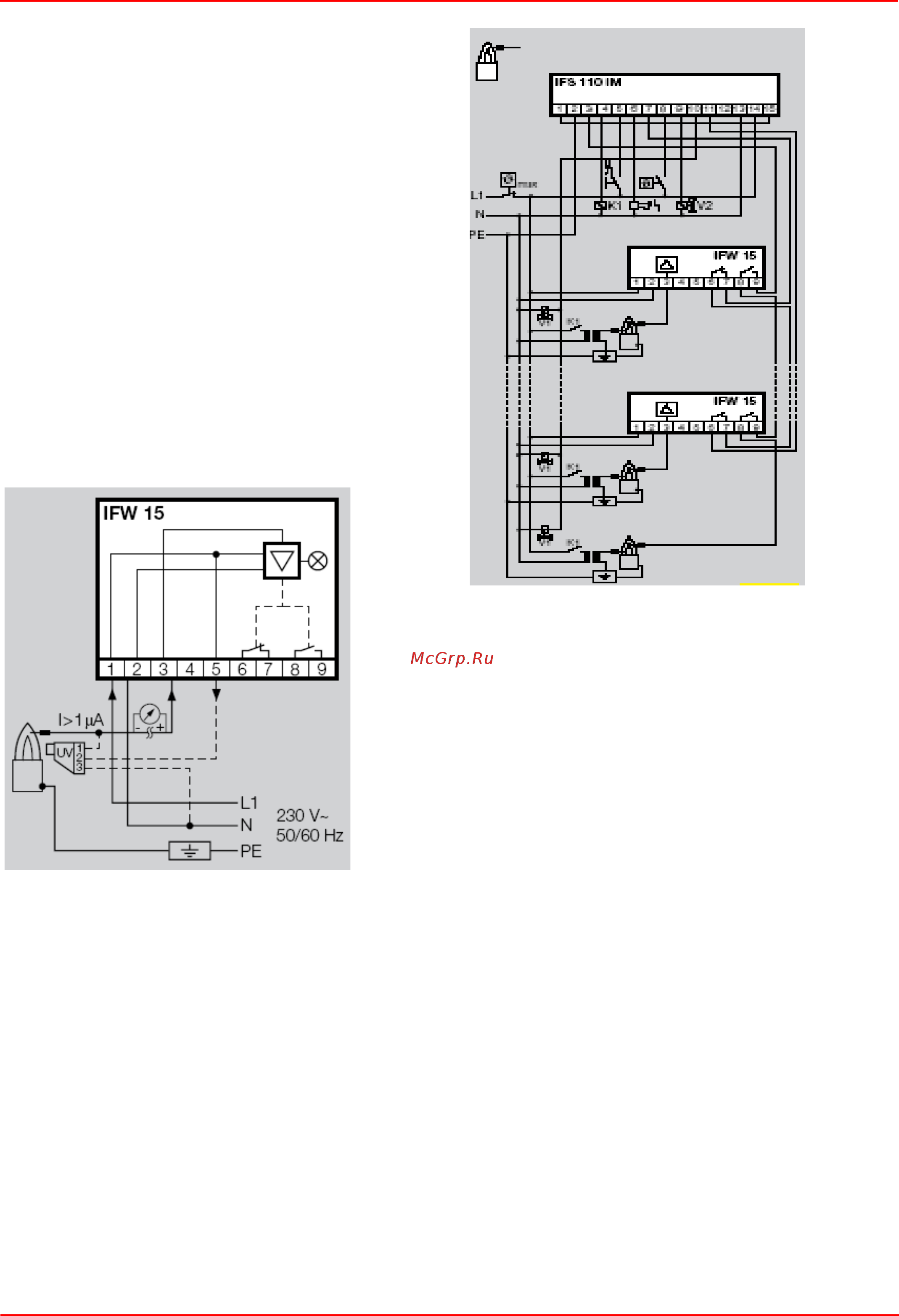

Рис. 1
