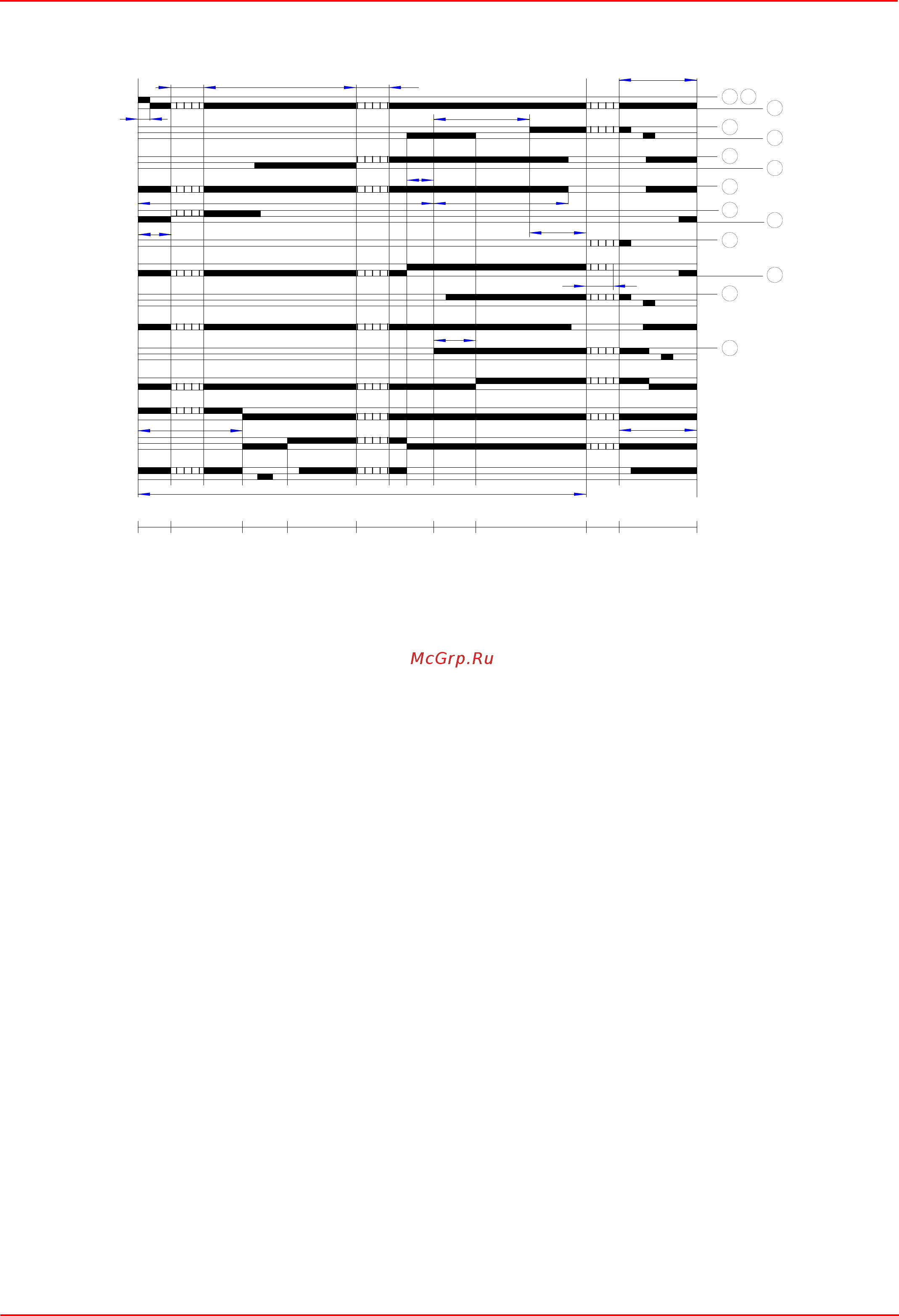

График работы программирующего устройства
Описание времен
t1 Время продувки при открытой заслонке
t2 Бремя безопасной работы
t3 Время предрозжиговое короткое (запальный
трансформатор на клемме 16)
T3’ Время предрозжиговое длительное (запальный
трансформатор на клемме 15
t3n Послерозжиговое время (запальный трансформатор на
клемме 15)
t4 Интервал подачи напряжения между клеммами 18 и 19
(BV1 - BV2)
t5 Интервал подачи напряжения между клеммами 19 и 20
(BV2 - управление мощностью
)
t6 Послевентиляционное время (с M2)
t7 Интервал между разрешением на пуск , поступлением
напряжения на клемму (пуск с задержкой для двигателя
вентилятора M2)
t8 Длительность пуска (без t11 и t12)
t10 Интервал до начала контроля давления воздуха
t11 Время хода заслонки при открытии
t12 Время хода заслонки в положение низкого пламени (MIN -
МИН)
t13 Время, допускаемое после отключения горелки
t16 Начальная задержка
разрешительной команды на открытие
воздушной заслонки
t20 Интервал времени вплоть до автоматического отключения
программирующего устройства (без всех команд горелки)
ЭЛЕКТРОННЫЙ БЛОК КОНТРОЛЯ ПЛАМЕНИ IFW 15
1 Сигнализация наличия пламени
1 Контроль нескольких горелок для периодического режима работы
во взаимосвязи с автоматом управле ния горелками IFS
2 Ионизационный контроль пламени или при помощи фотодатчика
3 Потенциально свободные переклю чаемые
контакты
4 Встроенный индикатор режима ра боты
Область применения
Для определения и сигнализации наличия сигнала пламени по
ионизационному принципу или при помощи фотодатчика.
Для осуществления контроля над несколькими горелками во
взаимосвязи с автоматами управления горелками IFS110 IM, IFS 111
IM, IFS 410 или IFS 414.
Кроме того он может применяться там, где не требуется
полноавтоматический контроль.
Отличительные признаки
z ионизационный контроль пламени или фотодатчиком
z для периодического режима работы
z потенциально свободные контакты для сигнализации наличии
пламени (1 нормально зомкнутый, 2 нормально разомкнутый).
Принцип работы
При подаче напряжения на автомат контроля пламени он сразу готов
к работе. При наличии пламени образуется сигнал постоянного тока,
замыкается реле. Контакты данного реле, в зависимости от случая
применения, могут использоваться для выполнения задач
управления. Принцип контроля пламени нескольких горелок ()
заключается в совместном управлении горелками. Для
осуществления процесса управления используется автомат
управления горелками (IFS 110 IM), который также производит
контроль первой горелки (только при ионизационном контроле).
Контроль остальных горелок осуществляется соответствующим
автоматом контроля пламени IFW 15.()
Если гаснет пламя, то прерывается подача сигнала наличия
пламени на автомат управления горелками и осуществляется
аварийное отключение. Это также происходит при установлении
наличия
источника внешнего света до розжига.
Технические характеристики
Напряжения питания:
IFW 15: 220/240 В~ 15/+10%, 50/60 Гц
для заземлённых сетей IFW 15T:
110/120 В~ 15/+10%, 50/60 Гц или
220/240 В~ 15/+10%, 50/60 Гц для за или незаземлённых сетей
Потребляемая мощность: 12 ВА
Напряжение на выходе для ионизационного электрода: 230 В~
Ток ионизации: > 1µA
Выходной сигнал: потенциально свободные контакты (1 нормально
замкнутый, 1 нормально разомкнутый)
Контактная нагрузка: макс. 2A
Контактные клеммы: 2 x 1,5 мм
2
Индикация наличия сигнала пламени: лампочка на приборе
A
t11
t7
t1
t12
t4
t3
t3n
BC
D
t6
t3"
t2
t5
t20
t13t10*
t16
t8
20
4
7
19
8
17
15
9
9
10
*
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
XIII
XIV
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
*
12
16
11
18
Выходы команд
Указание положения переключателя
