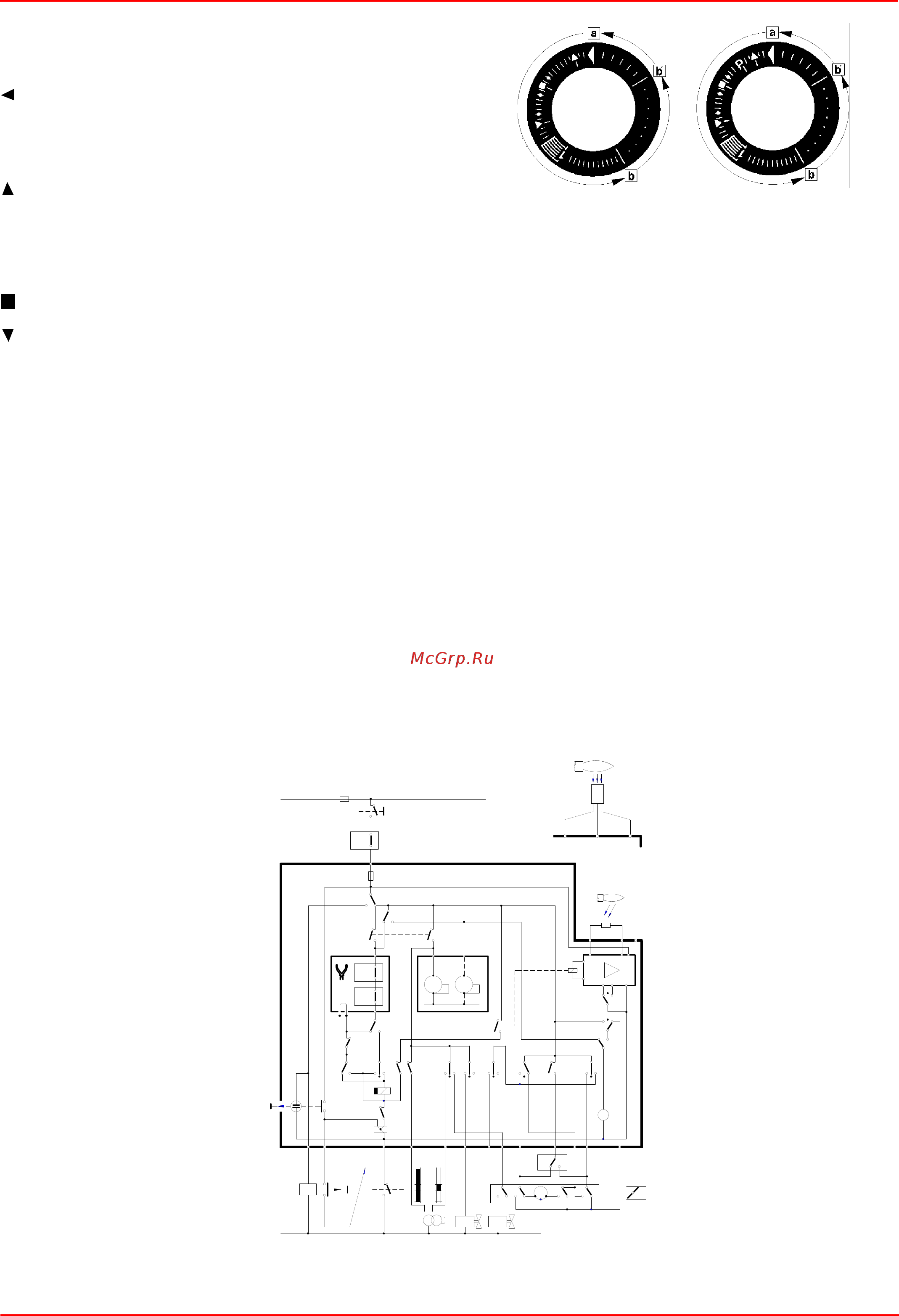

В целях предосторожности, в случае обрыва любого типа, приток
топлива незамедлительно прерывается. В то же время
программирующее устройство остается неподвижным в качестве
индикатора положения переключателя. Видимый символ на диске
считывания индикатора показывает на тип неполадки :
Никакого пуска, по причине не состоявшегося закрытия
контакта (см. также “Condizioni indispensabili per l’avviamento del
bruciatore“) или блокирующая остановка во время или в
конце
последовательности управления, в связи с посторонним светом
(например: пламя не гаснет, утечка на уровне топливных клапанов,
неполадки в контуре контроля пламени и т.д.).
Прерывание последовательности пуска, потому что сигнал
APERTO - ОТКРЫТЫЙ контроля конечного выключателя а
имеет дефект с клеммой 8. Клеммы 6, 7 и 15 остаются под
напряжением до устранения неполадки.
P Блокирующая остановка по причине
отсутствия сигнала
давления воздуха. Любое отсутствие давления воздуха, начиная с
этого момента вызовет блокирующую остановку.
Блокирующая остановка по причине дисфункции контура
контроля пламени.
Прерывание последовательности пуска, потому что сигнал
положения для сигнала положения высокого пламени не был
послан на клемму 8 вспомогательного переключателя m. Клеммы 6,7
и 15 остаются под напряжением до устранения неполадки.
1 Блокировка из-
за отсутствия сигнала пламени в конце
времени безопасной работы
| Блокировка из-за отсутствия сигнала пламени во время
работы горелки.
A Разрешение на пуск (например через термостат или реле
давления R системы
A-B Программа пуска
B-C Нормальная работа горелки (на основании контрольных
команд контролера нагрузки LR)
C Контролируемая остановка с помощью R
C-D Возвращение программирующего устройства в положение
пуска A, после продувки.
Во время остановок для регулировки, контур контроля пламени
находится под напряжением для проведения теста улавливания
пламени и постороннего света (вспышка фотоаппарата и т.д.).
Состояние при остановке
a-b Программа пуска
b-b’ “Щелчки” срабатывания (без подтверждения контакта)
b(b’)-a Послевентиляционная программа
Разблокировка блока контроля пламени может произойти
незамедлительно после блокирующей остановки. После
разблокировки (и после
устранения препятствия, которое вызвало
прерывание работы или после падения напряжения),
программирующее устройство возвращается в исходное положение.
В этом случае, только клеммы 7, 9, 10 и 11 находятся под
напряжением, согласно программы управления. Только после этого
блок контроля программирует новый пуск.
ВНИМАНИЕ: Не нажимать на кнопку разблокировки EK более 10
секунд.
Техниические характеристики
Напряжение питания AC 230 V -15 / +10 %
для LAL2... по требованию клиента AC 100 V -15 %...AC 110 V +10 %
Частота 50 Hz -6 %...60 Гц +6 %
Потребляемая мощность AC 3.5 VA
Расположение при монтаже любое
Класс защиты IP 40
Допустимый ток на входе на клемму 1
AC 5 A постоян., 20 A пусковой
Допустимый расход на клеммах управления 3, 6, 7, 9...11, 15...20
4 A постоян., 20 A пусковой
Итого макс. AC 5 A
Вмонтированный плавкий предохранитель T6,3H250V к IEC 127
Наружный плавкий предохранитель макс. 10 A
Вес
- Блок контроля пламени 1000 гр
- Основание 165 гр
L
H
1
AS
br1
a
b
I
a
b
ar1
4
W
R
5
B
fr1
a
b
IX
XI
b
aab
XIII
XII
L1
br2
AR
BR
M
E
A
IV
II
X
VIII
b
a
a
b
ab
a
b
a
b
V
VI
III
SM
M
ab
ab
ar3
VII
a
b
XIV
fr2
FR
V
N
M1
M2
6
7
ar2
QRB1...
22
23
24
810
11
20
919
17
18
1615
2
21
3
EK1*
N
AL
EK2*
1 (3)
H
Z
BV1
BV2
v
a
z
m
M
LK
LR
7153a07/0496
S
SA
sw
bl
br
QRC1...
23
22
1
SB
