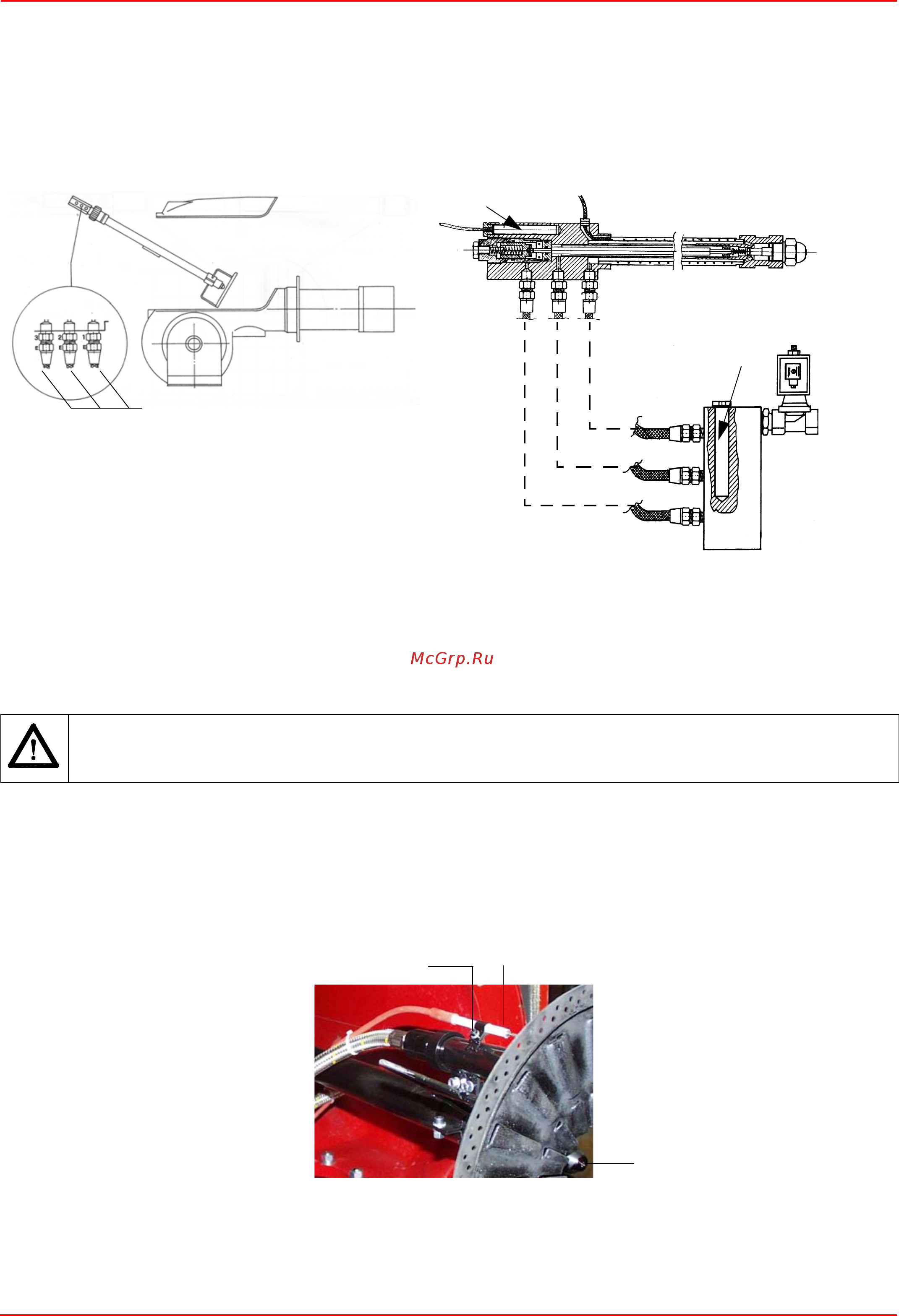

CIB Unigas MILLE PN 1040 [33/60] Снятие головки сгорания
![CIB Unigas MILLE PN 1040 [33/60] Снятие головки сгорания](/views2/1434315/page33/bg21.png)
C.I.B. UNIGAS - M039117NC
33
Снятие головки сгорания
z Убрать крышку H.
z Вынуть фоторезистор с гнезда.
z Открутить мазутные соединительные детали Е, которые крепят мазутные шланги к фурме, и снять послностью весь узел,
как показано на Рис. 23.
ПРИМЕЧАНИЕ: для обратного монтажа - повторить все вышеописанные операции в обратном порядке.
Снятие фурмы, замена форсунки и электродов
Для того, чтобы заменить запальный электрод, действовать следующим образом:
1) снять крышку;
2) отсоединить кабель (СЕ) электрода (Е);
3) снять голову сгорания горелки, руководствуясь описанием параграфа “Снятие головы сгорания”
4) расслабить винт (В) опоры сопла, который крепит запальный электрод (Е) на запальнике горелки (Р);
5) вынуть электрод и заменить его, выдерживая размеры, указанные
на Рис. 25.
Рис. 25
Рис. 23
Описание
1 Подача
2 Обратный ход
3 Открытие фурмы
4 Кабель подогрева (только на горелках, работающих на
густом или экологическом мазуте)
5 Подогреватель патронного типа
H Крышка
L Мазутная фурма
E Соединительные зажимы гибких мазутных трубок
Рис. 24
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с металлическими
частями горелки (голова сгорания, сопло
и т.д.). Проверять положение электродa каждый раз после выполнения
каких-либо работ на голове сгорания.
H
E
123
L
Блок распределителя на
горелке
123
3
2
1
5
45
E
VE
U
