Регулирование положения электродов
. Для гарантированного хорошего горения, необходимо, чтобы были соблюдены размеры (выраженные в мм), указанные на
Рис. 26. Установить форсунку относительно головы сгорания, открутив шестигранный винт и сдвинув голову сгорания. По
завершении операций - проверить запальный электрод.

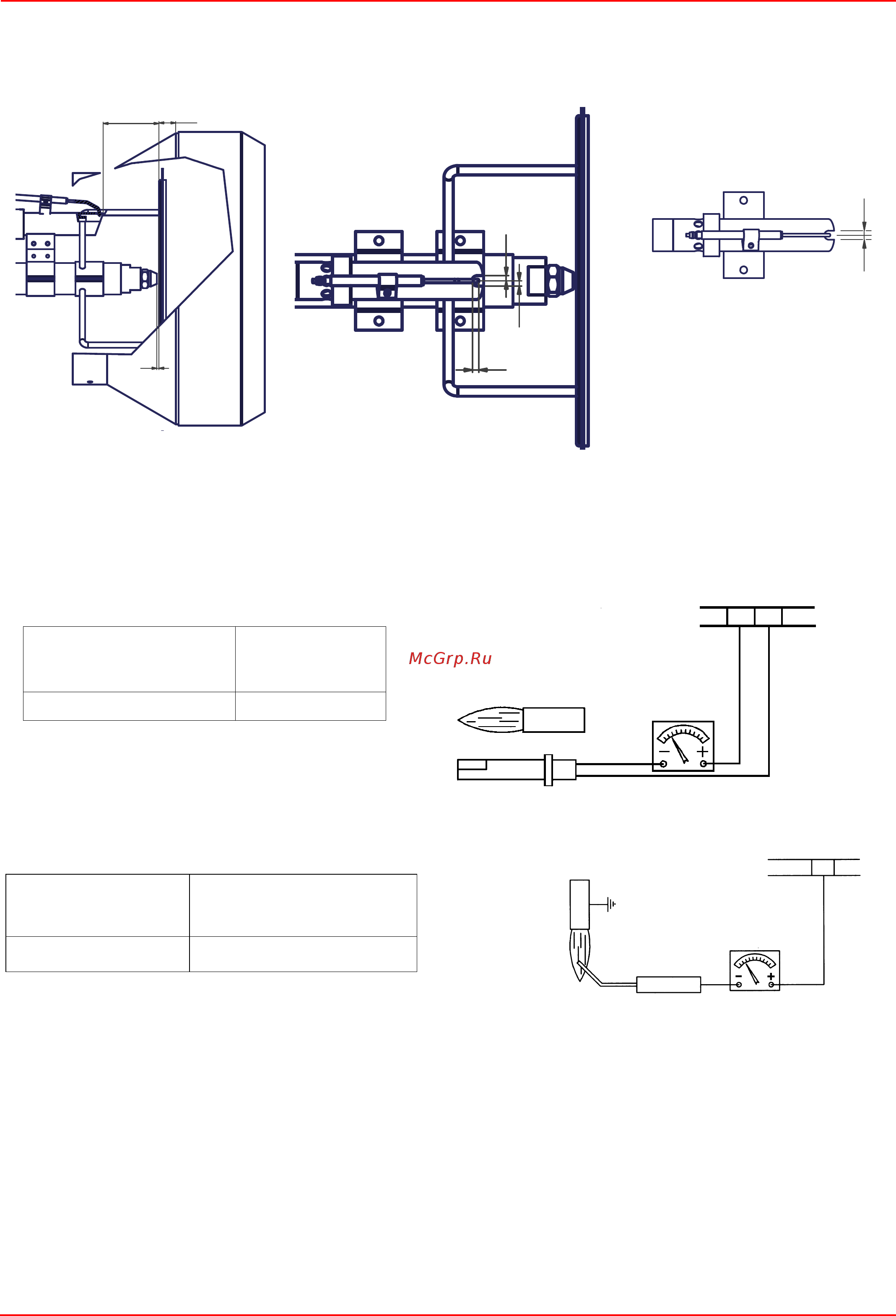

Рис. 26
Контроль сигнала пламени
Для того, чтобы проверить интенсивность сигнала пламени, обратиться к схеме на Рис. 27. Если замеренное значение будет
ниже рекомендуемого, проверить положение фоторезистора/электрода, электрических контактов и, если необходимо,
заменить фоторезистор/электрод.
Чистка и замена фоторезистора контроля пламени
Для чистки фоторезистора использовать читую ветошь. Для замены фоторезистора - вынуть его из гнезда и заменить.
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.
Рис. 27
Рис. 28
80
3
24
4.5
4.5
6
=
=
ЗАПАЛЬНАЯ ГОРЕЛКА
Электронный блок
контроля пламени
Минимальный
контрольный
сигнал
LAL2.. 95µA
34 35
ШКАЛА µA DC
КЛЕММНИКMA
Электронный блок
контроля пламени
Минимальный электрический
импульс у контрольного
электрода
Krom Schroeder IFW15 1
мкA
27
КЛЕММНАЯ
КОРОБКА MC
ШКАЛА мкА DC
