10

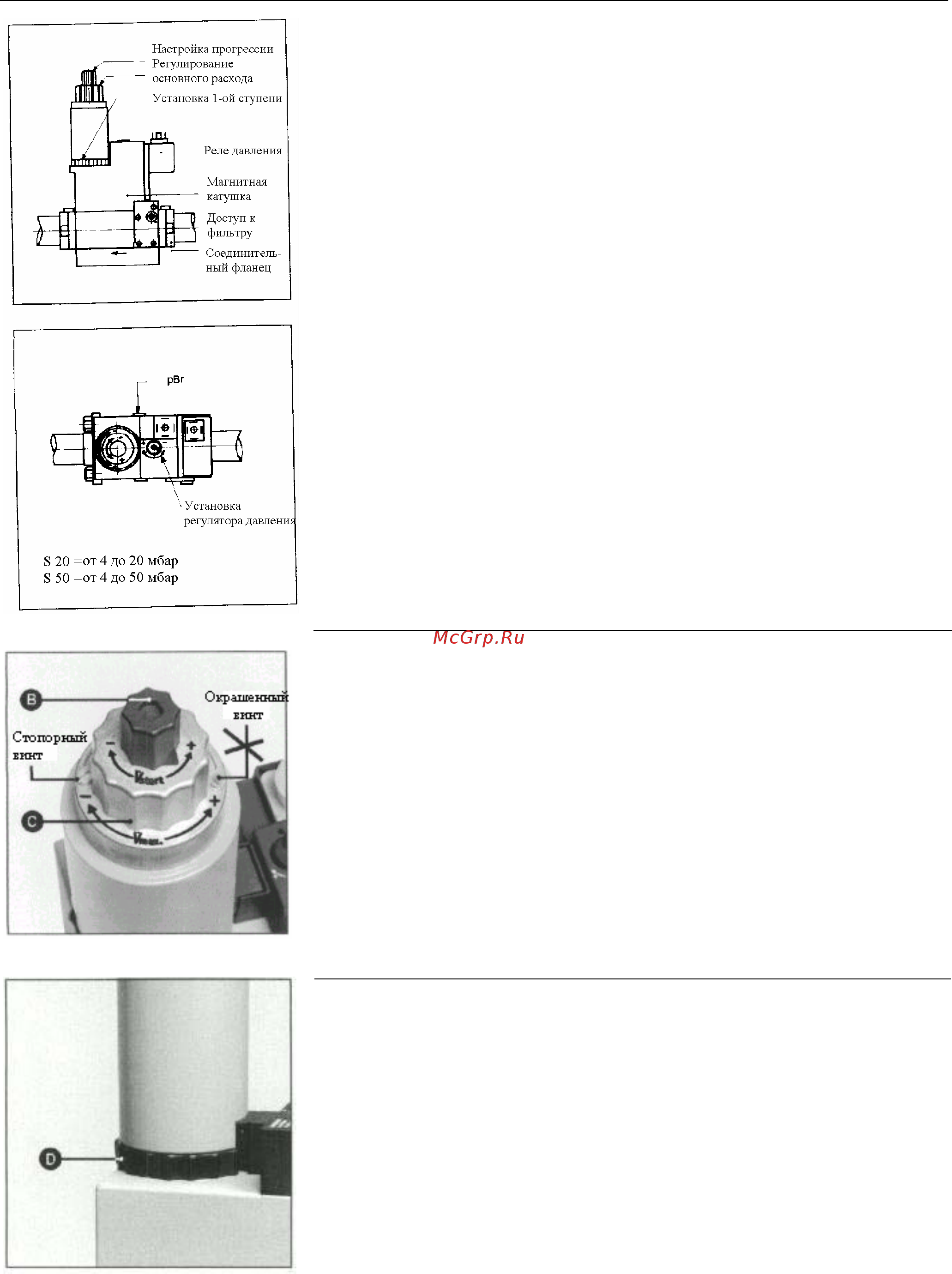

Пуск
Описание и настройки
Двухступенчатый газовый клапан
2-ступенчатая горелка
MB ZRDLE...B01S...
Компактный модуль со следующими
компонентами:
1 фильтр, 1 регулируемое реле давления
воздуха, 1 нерегулируемый
быстродействующий предохранительный
клапан, 1 регулятор давления, 2 клапана
быстрого закрытия для 1-ой и 2-ой
ступени, с настройкой расхода и
прогрессии при открытии.
При поставке:
- предварительная настройка клапана
соответствует мощностям, указанным
в таблице,
- степень прогрессии установлена на
открытие в 2 оборота,
- клапан 2-ой ступени открыт на
максимум,
- реле давления установлено на мин.
Настройка регулятора давления:
Измерения давления на регуляторе
производятся в точке pBr.
Настройкой давления достигается нужный
расход.
Общие руководства по настройке:
- Настройка для второй ступени
выполняется только посредством
активирования регулятора давления;
клапан второй ступени (С) открыт до
максимума.
- Степень прогрессии при розжиге и
переходе от одной ступени на другую
настраивается посредством элемента В.
Настройка для первой ступени
выполняется посредством ободка D.
Настройка степени прогресси
Эта функция гидравлического тормоза
действует на расход при розжиге и при
переходе от одной ступени к другой.
• Открутите пластиковый колпачок В.
• Переверните его и используйте как
гаечный ключ.
• При вращении в направлении:
стрелки - : степень прогрессии будет
увеличиваться
стрелки + : степень прогрессии будет
уменьшаться.
Особый случай
Настройка номинального расхода
Требуется только в том случае, если
расход, считанный при давлении 40 daPa
на регуляторе слишком большой.
Выполните следующее:
• Открутите стопорный винт, не трогая
окрашенный винт напротив. Длина
хода элемента С составляет 4,5
оборота.
• Вращайте винт по часовой стрелке в
направлении стрелки - :
расход уменьшится и наоборот.
Возможно понадобится корректировка
настройки давления.
• Затяните стопорный винт.
Настройка расхода на первой ступени
• Открутите стопорный винт, не трогая
окрашенный винт напротив.
• Вращайте ободок D по часовой
стрелке вручную (без использования
инструмента): расход уменьшится и
наоборот.
• Снова затяните стопорный винт.
Содержание
