9
Пуск
Описание и настройки

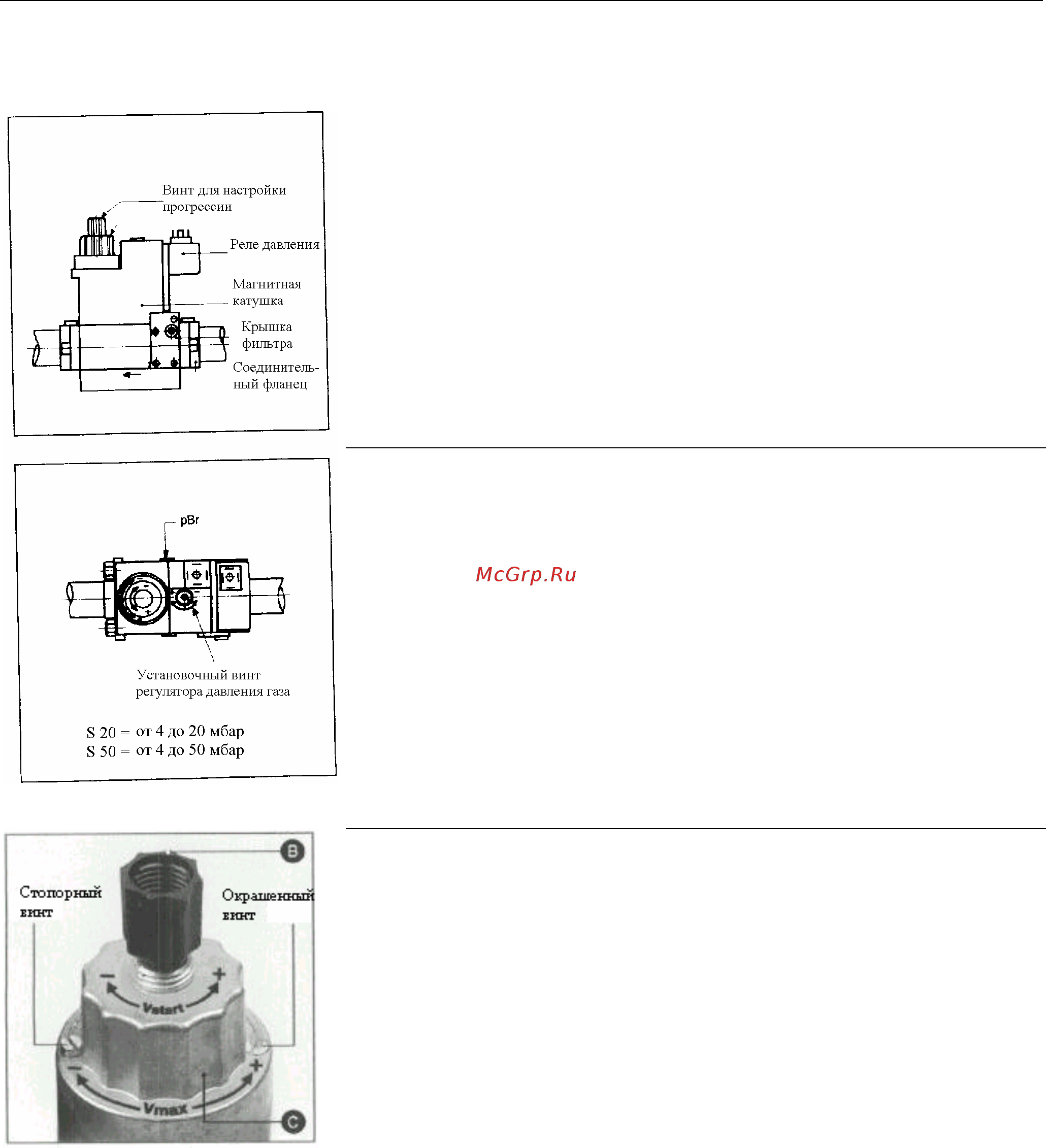

Одноступенчатый газовый клапан
1-ступенчатая горелка
MB DLE...B01S...
Компактный модуль, состоящий из
фильтра, регулируемого реле давления
воздуха, нерегулируемого,
быстродействующего предохранительного
клапана, регулятора давления, быстро
закрывающегося главного клапана,
номинальный проток которого
настраивается при открытии по
возрастающей.
При поставке:
- главный клапан полностью открыт,
- максимально действующая
прогрессия,
- регулятор установлен на 10 мбар,
- реле давления установлено на мин.
Общие руководства по настройке:
- оставьте главный клапан
максимально открытым,
- установите объем протока только
посредством регулятора давления,
прогрессию расхода газа для розжига
и 1-ой ступени.
Настройка регулятора давления:
Длина хода винта, используемого для
настройки давления pBr, соответствует 78
оборотам.
• Проверьте давление на многоблочном
клапане при pBr (М4) или после него
на измерительном ниппеле Ø 9.
Давление подымется на 1 мбар, если
Вы повернете винт на 4 оборота по
часовой стрелке в направлении
стрелки + и наоборот. Настройкой
давления достигается нужный расход
газа. Не изменяйте больше настройку
регулятора.
Настройка степени прогрессии
Эта функция позволяет временную
дифференциацию расхода газа при
розжиге и на первой ступени
(гидравлический тормоз).
• Открутите пластиковый колпачок В.
• Поверните его и используйте как
гаечный ключ. Дифференциация
производится при помощи винта с
длиной хода в три оборота.
При вращении по часовой стрелке в
направлении стрелки - степень
прогрессии будет увеличиваться и
наоборот.
Особый случай
Настройка номинального расхода
Требуется только в том случае, если
расход, считанный при 4 мбар на
регуляторе давления, слишком большой.
Выполните следующее:
• Открутите стопорный винт, не трогая
окрашенный винт напротив. Длина
хода элемента С составляет 4,5
оборота.
• При вращении винта по часовой
стрелке в направлении стрелки -
расход уменьшается и наоборот.
Возможно понадобится корректировка
настройки давления.
• Снова затяните стопорный винт.
