Пуск
Контроль перед пуском / контроль плотности
Настройка реле давления воздуха
Пуск горелки связан с одновременным
пуском установки монтажником или его
представителем; лишь они могут
гарантировать соответствие котельной
установки требованиям утвержденной
практики и действующих норм.
Как правило монтажник должен иметь
«Сертификат соответствия» для горючего
газа, выдаваемый уполномоченным
органом или сетевым управлением. Он
должен проверить систему на утечки и
продеаэрировать до шарового крана
трубопровод.
Предварительный контроль:
• Проверьте:
- величину подаваемого напряжения и
частоты и сравните их со значениями
на фирменной табличке,
- полярность между фазой и
нейтралью,
- подключение протестированного
кабеля заземления,
- отсутствие потенциала между
нейтралью и землей,
- направление вращения двигателя.
• Выключите электропитание.
• Убедитесь в отсутствии напряжения.
• Закройте топливный клапан.
• Ознакомьтесь с инструкциями
изготовителя котла и регулятора.
• После чего проверьте следующее:
- котел наполнен водой,
- циркуляционный насос(ы) в рабочем
состоянии,
- клапан(ы) открыт(ы),
- соответствие подачи воздуха для
горения в котельную и выхлопной
трубы для продуктов сгорания
номинальной мощности горелки,
- наличие электрических
предохранителей за пределами
горелки, их калибровку и настройку,
- настройку контура регулирования
котла,
- вид газа и давление сети
соответствуют горелке.
Контроль плотности
• Подключите перед газовой арматурой
манометр.
• Откройте и снова закройте шаровой
кран.
• Проверьте давление подачи и ее
стабильность во времени.
• Используйте специальную пену для
проверки герметичности газовой
арматуры, включительно наружный
фильтр. Утечки не должно
наблюдаться.
• Продеаэрируйте трубопровод за
шаровым клапаном.
• Снимите манометр и закройте точку для
отбора давления.
Настройка реле давления воздуха:
• Проверьте подключение трубки
для отбора давления на + реле
давления.

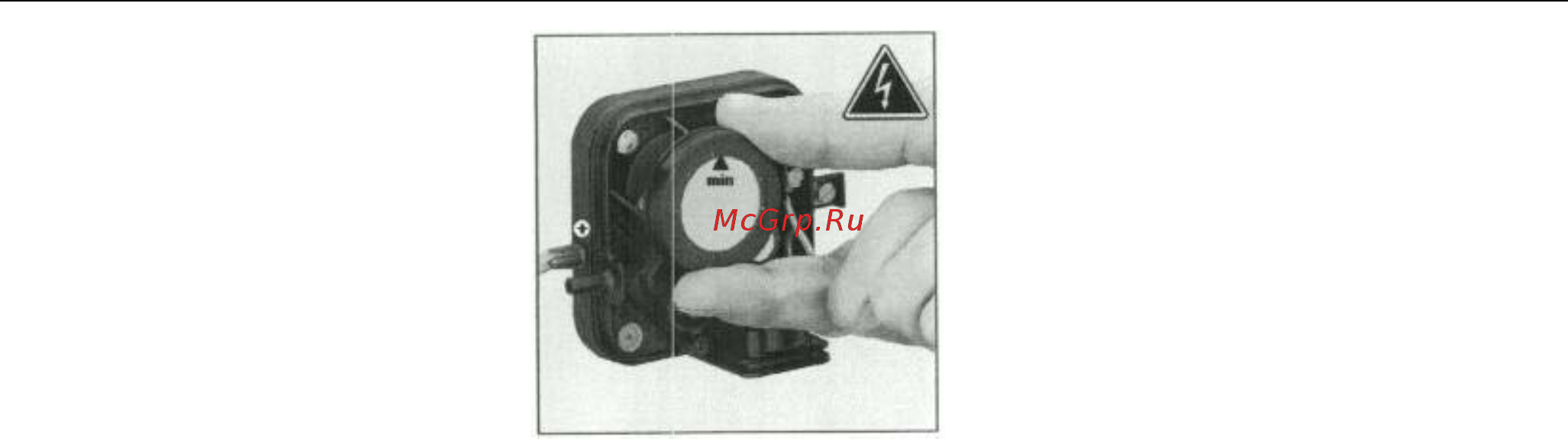

• Снимите прозрачную крышку.
Прибор содержит индекс ▲ и
градуированный подвижный диск.
• Установите градуированный диск
на минимум.
.
