5
Установка
Подключение газа и электричества
Подключение газа
Подключение газовой арматуры к газовой
сети должен выполнять
квалифицированный персонал.
Поперечное сечение трубы должно
рассчитываться таким образом, чтобы
потери напора не превышали 5% от
давления сети.
Наружный фильтр соединяется с
клапаном горизонтально при помощи
чистого отрезка трубы, крышка для
техухода должна при этом быть в
вертикальном положении.
Другие положения монтажа
недопустимы.
Шаровой кран (не входящий в объем
поставки) монтируется как можно ближе
перед газовой арматурой.
Резьбы используемых соединений должны
соответствовать нормам, т.е. внешние
резьбы должны быть конические, а
внутренние – цилиндрические с
резьбовым уплотнением.
Такой тип не поддается демонтажу.
Оставьте достаточно места для доступа к
реле давления газа.
Выведите воздух из трубы перед шаровым
краном.
Проверьте соединения на плотность,
используя специальную пену.
Утечек быть не должно.
Электроподключение
Соответствующие электрические данные:
напряжение, частота и мощность указаны
на идентификационной табличке.
Минимальное сечение проводов: 1,5мм
2
Плавкий предохранитель: мин. 6,3 А с
задержкой срабатывания.

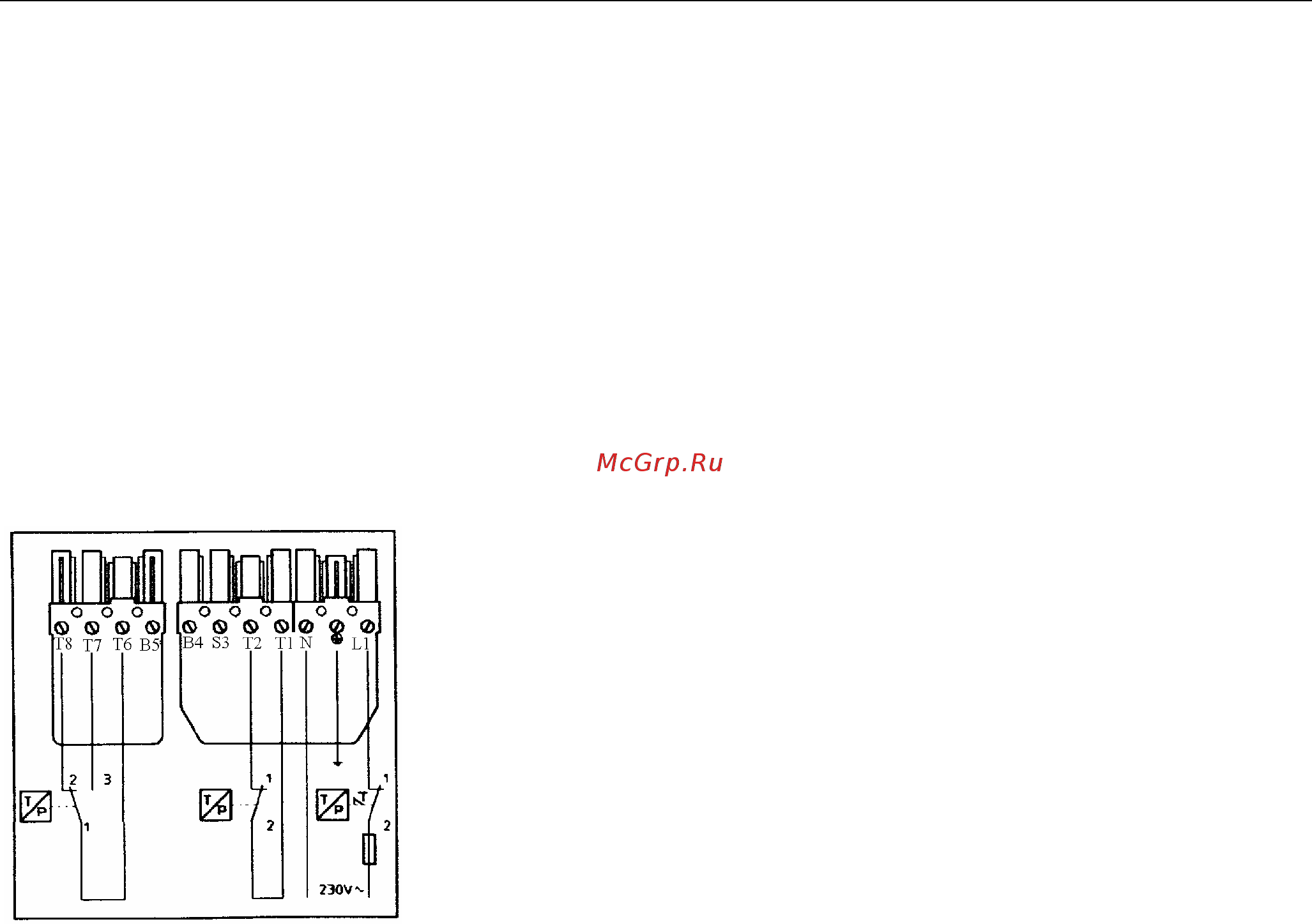

Электрические соединения приведены на
монтажных схемах: схема на горелке и
схема в виде трафаретной печати на 7-пол.
и 4-пол. штекере для регулирующего
термостата.
Подключение газовой арматуры
производится посредством штекерных
соединений.
• Подключите находящиеся на панели
штекеры к клапану.
• Закрепите кабель при помощи
входящих в поставку скоб.
Имеющиеся дополнительные
возможности:
Внешнее подключение:
- Аварийный сигнал между S3 и N
- Один или несколько счетчик(ов) между
В4 и N для подсчета часов работы и
между В5 и N для подсчета часов работы
при номинальном расходе (только 2-
ступенчатые горелки)
