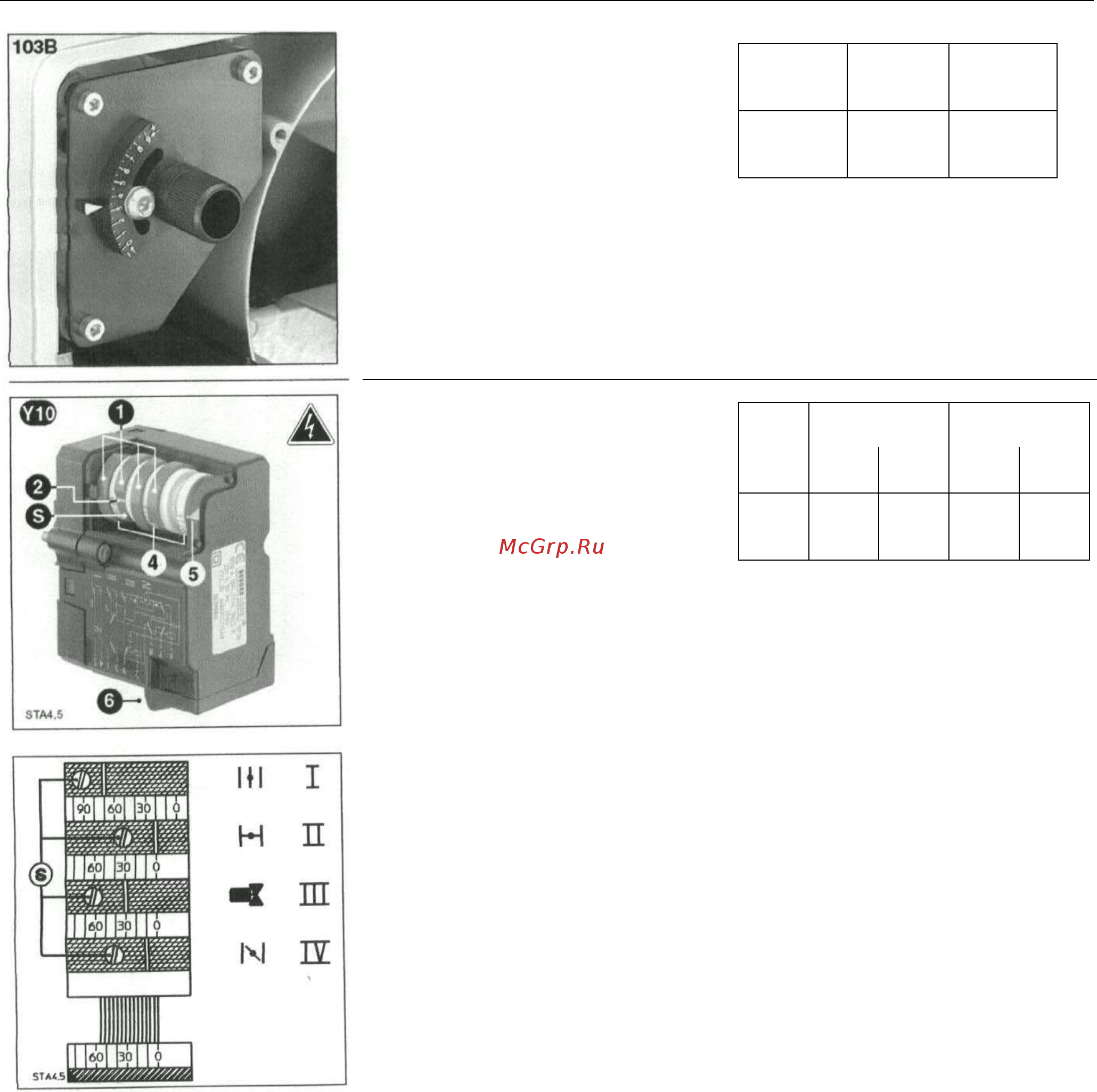

8
Пуск
Описание и настройки
Воздух сжигания
1-ступенчатая горелка
Ручное управление 103 В
• Открутите винт градуированной
установочной шкалы.
• Выберите открытие воздушной
заслонки (между 0 и 9) в соответствии
с желаемой мощностью.
• Произведите настройку согласно
таблице.
• Затяните винт градуированной
установочной шкалы.
Тип
1 ступень
Мощность
горелки
кВт
Положение
заслонки В
0-9
200 5
С30
250 6
300 8
2-ступенчатая горелка
Серводвигатель Y10
1 Четыре регулируемых красных кулачка
2 Маркировка положения кулачков
относительно шкалы 4
S Установочный винт кулачков
4 Три нерегулируемых шкалы с делением
от 0 до 160°
5 Стрелка положения воздушной заслонки
6 Съемные штекерные соединители
Мощность
горелки
Настройка
кулачков °
Тип
2 ст.
1ая ст.
кВт
2ая ст.
кВт
1ая ст.
III
2ая ст.
I
100 200 10 50
С 30
130 260 12 60
150 300 15 80
Функция кулачков:
Кулачок
I
II
III
Функция
Ном. расход воздуха
Закрытие воздуха при
остановке 0°
Подача на клапан на 2-ой ст.
IV
• Установка между
значением кулачка IV и
значением кулачка I. В
большинстве случаев
правильная установка
находится точно
посередине.
Расход воздуха на 1-ой
ступени.
Настройки
• Снимите колпак горелки
• Проконтролируйте нулевое
положение кулачкового барабана.
• Установите кулачки согласно
мощности котла и приведенной рядом
таблице данных.
! Для этого:
• Настройте кулачок при помощи
винта S. Угловое положение можно
считать по отметке позиций
отдельных кулачков.
