3
Общая информация
Описание горелки
Объем поставки

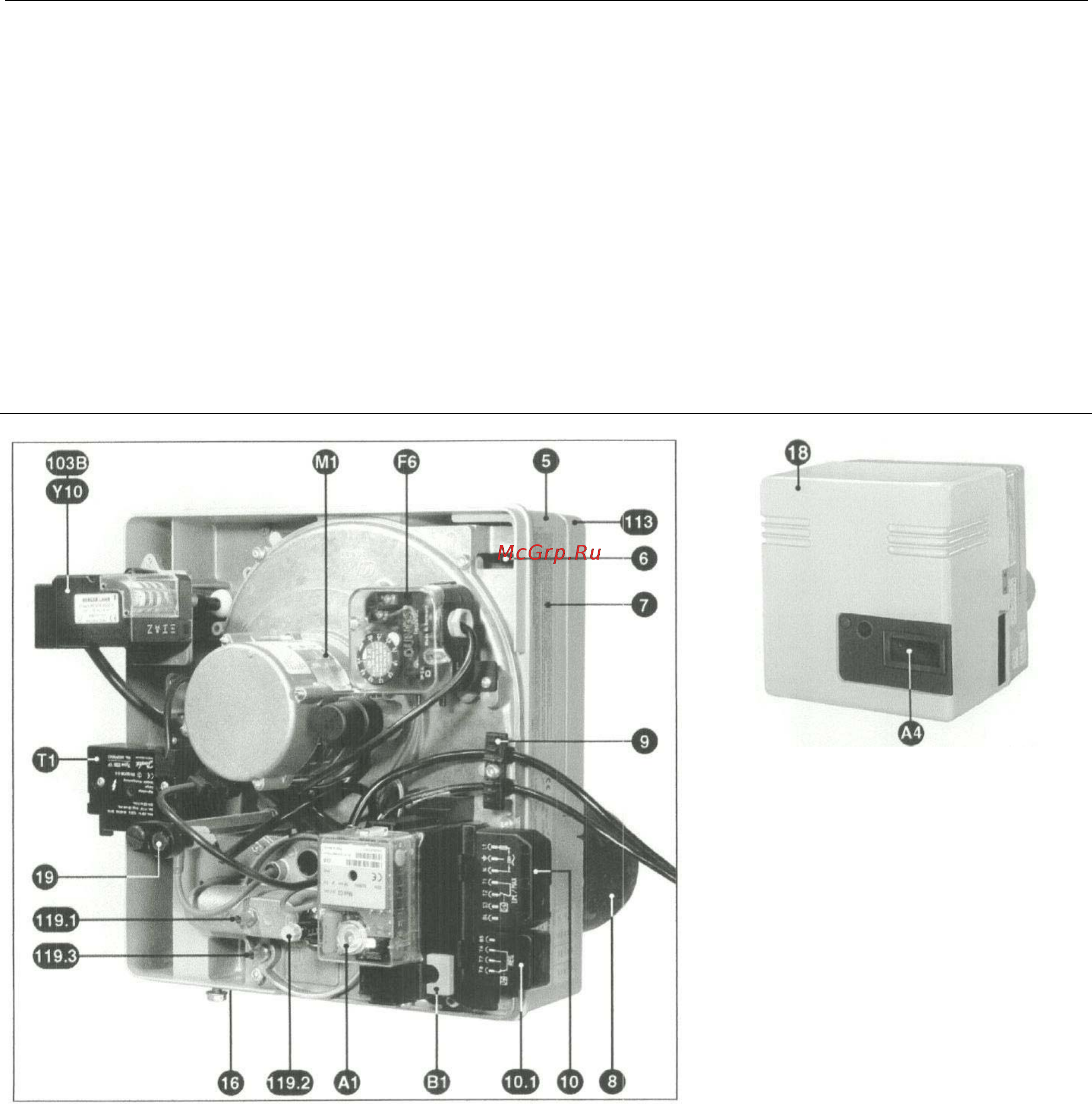

Общий вид
Описание горелки
Газовые горелки С30 GX
моноблочной конструкции
представляют собой одно-и
двухступенчатые горелки с наддувом,
с малым выделением угарного газа.
Для горелки используются газы,
указанные в таблице, при условии
правильной настройки в соответствии
с давлением, с учетом варьирования
теплотворной способности
природного газа. (См. Технические
Данные)
Горелки могут быть
установлены на все
теплогенераторы,
соответствующие нормам ЕН
303.1.
Для головки горелки
предусмотрены два варианта
длины (Т1-Т2).
Прибор управления
предназначен для прерывистой
работы (оганичение: 24 часа
непрерывной работы)
Объем поставки
Горелка с колпаком поставляется в коробке весом 25 кг,
в которой находятся:
- Пакет с монтажными комплектующими:
- Крепежный фланец,
- Уплотнение дверцы котла,
- 1 пакет с винтами.
- Папка с документацией следующего
содержания:
- инструкции по эксплуатации,
- электрическая и гидравлическая схема,
- табличка для котельной,
- гарантийный сертификат,
- самоклеющийся передний щиток для монтажа
с лопастью воздуходувки внизу.
- Газовая арматура со встроенным в клапане
фильтром.
103В
Y10
A1
А4
B1
F6
M1
Т1
5
6
7
8
9
10
10.1
16
18
19
113
119.1
119.2
119.3
Регулирование воздушной заслонки
Ручное (1 ступень)
Серводвигатель (2 ступени)
Прибор управления
Прозрачная крышка
Измерительный мостик
Реле давления воздуха
Двигатель воздуходувки
Трансформатор розжига
Корпус (лопасть воздуходувки сверху)
Устройство для крепления панели
Фирменная табличка
Жаровая труба
Кабельный зажим: кабель к газовой
арматуре, подключение тока к котлу
7-полюсный (1 и 2 ступени)
4-полюсный (1-ая ступень-
регулирующий термостат)
Клеммная колодка для подключения
газовой арматуры
Колпак
Кнопка (световая индикация помехи,
деблокирование и отключение прибора
управления)
Воздушная коробка
Точка измерения давления газа pG
Точка измерения давления в топочной
камере pF
Точка измерения давления воздуха pL
