Установка
Монтаж
Горелка

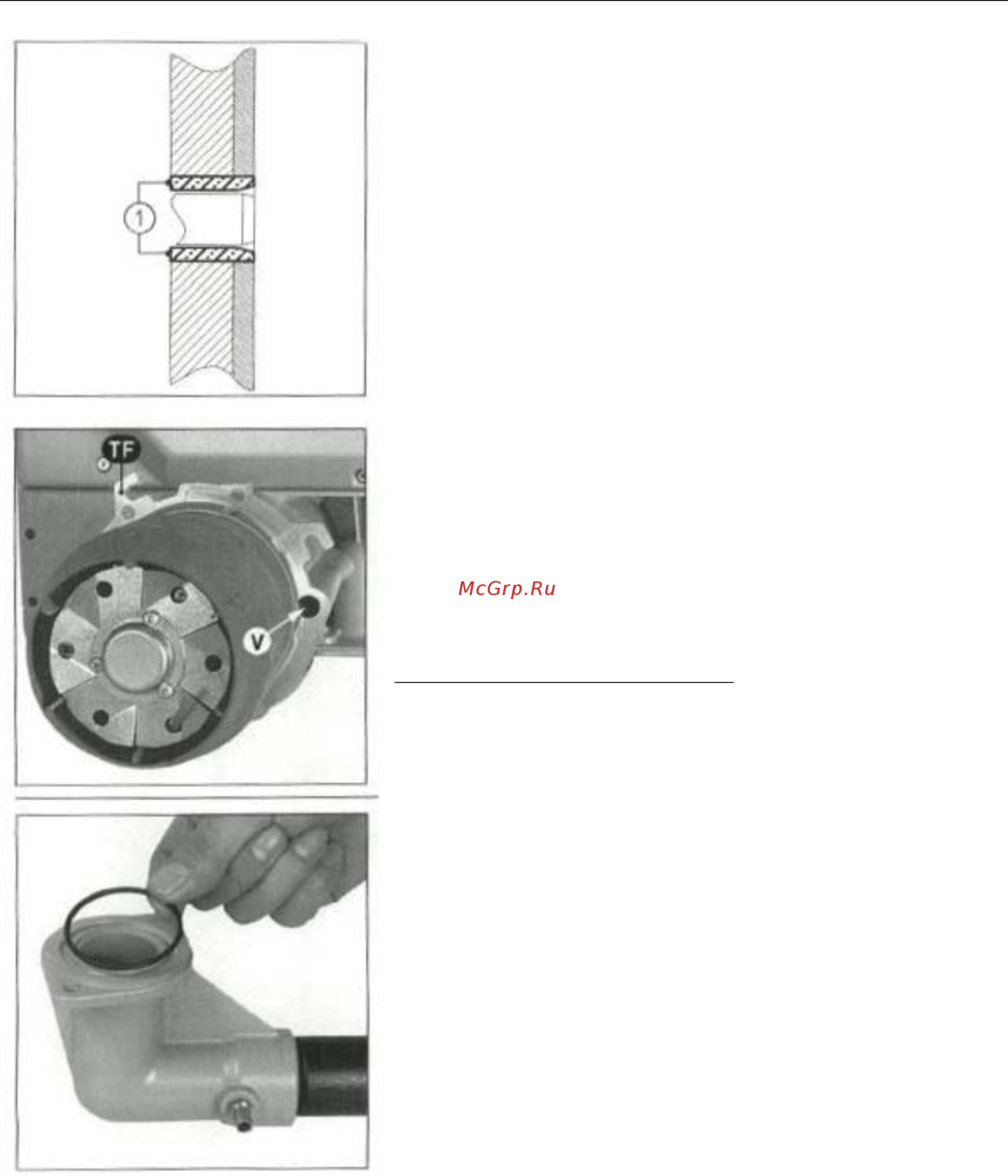

Горелка крепится на котле при помощи
входящего в объем поставки фланца.
Рекомендуемый диаметр отверстия Ø b
обозначен на рисунке жирным шрифтом.
Если Ø а на котле больше максимального
Ø на рисунке (см. Технические
характеристики), то необходимо
использовать ложную переднюю панель.
• Установите фланец с уплотнением на
котле.
• Проверьте на герметичность.
Горелка монтируется обычно таким
образом, чтобы лопасть воздуходувки
находилась вверху. Возможен также и
монтаж с лопастью воздуходувки внизу.
Для этого: открутите оба винта V,
поверните на 180° TF; снова смонтируйте
и затяните два винта V.
В папке с документацией находится
самоклеющийся передний щиток, который
наклеивается на колпак при температуре
выше 10°C.
• Вставьте жаровую трубу во фланец
• Присоедините горелку при помощи
байонетного крепления.
• Затяните три гайки.
Если на котле имеется дверца в топочную
камеру, то пространство 1 между
отверстием и жаровой трубой должно
быть заполнено огнеупорной футеровкой
(в объем поставки не входит).
Газовая арматура
• Проверьте наличие и правильное
расположение кольцевого
уплотнения во фланце газовой
соединительной трубы.
• Газовая арматура фиксируется таким
образом, чтобы магнитные катушки
располагались вертикально над
газовой арматурой.
