12
Пуск

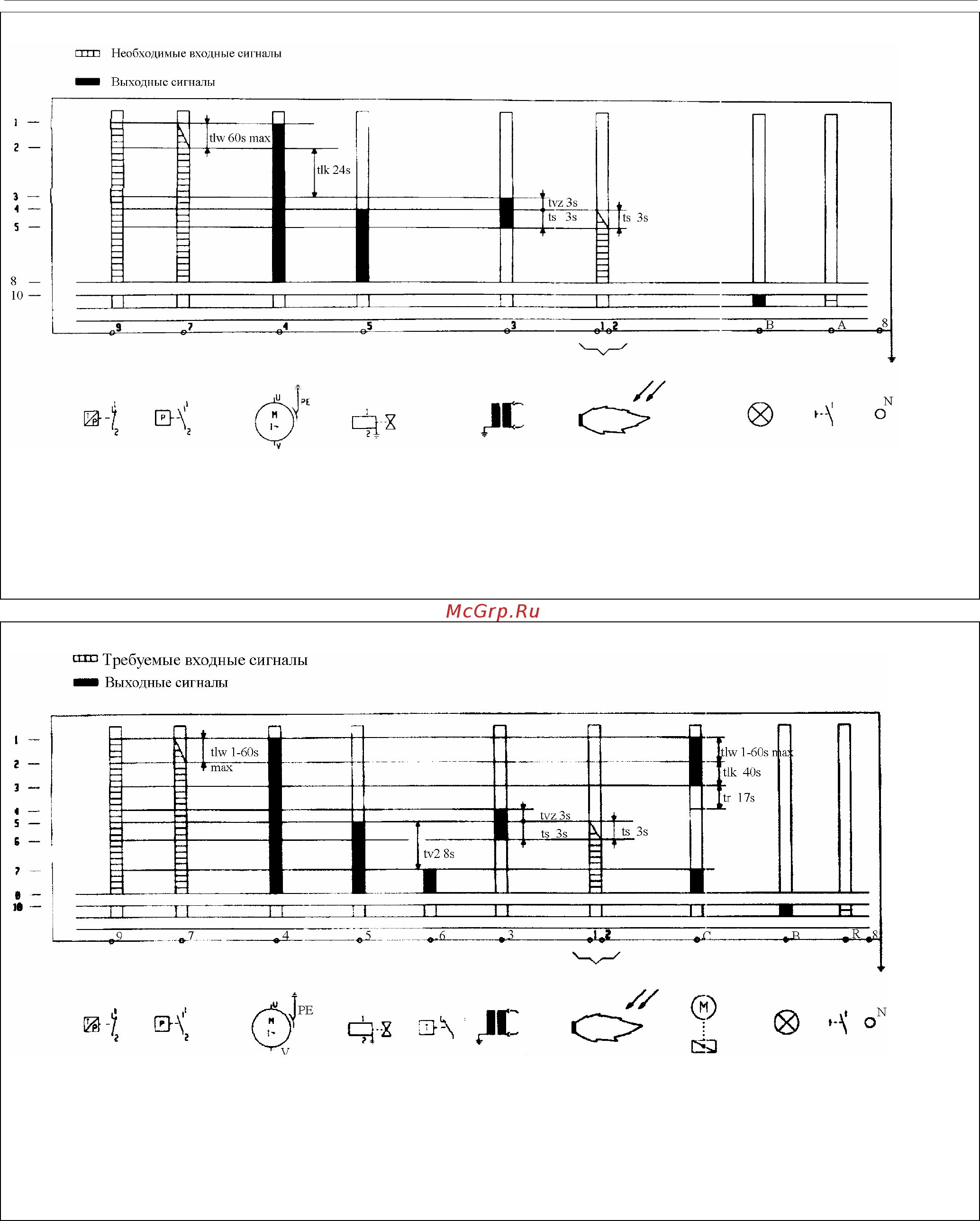

Функциональные схемы приборов управления
SG 113
Ограничи-
тель
Реле давления
воздуха
Двигатель
горелки
Газовый
клапан
Трансфор-
матор
Реле факела Помеха Сброс
1 Пуск прибора управления, двигателя и
серводвигателя
2 Проверка давления воздуха
3 Конец предварительной продувки и
включение трансформатора розжига
4 Подача напряжения на газовый клапан
5 Контроль факела и состояние работы
0 Регулировочное отключение
10 Аварийный режим
tlw Время удержания реле давления воздуха
tlk Время предварительной продувки
tvz Время предварительного розжига
ts Время безопасной задержки
SG 513
Ограничи-
тель
Реле давления
воздуха
Двигатель
горелки
Газовый
клапан
Регуля-
тор
Трансфор-
матор
Реле
факела
Серво-
двигатель
Помеха Сброс
1 Пуск прибора управления, двигателя и
серводвигателя
2 Проверка давления воздуха
3 Конец предварительной продувки
4 Пуск трансформатора и конец
предварительной продувки
5 Подача напряжения на газовый клапан
6 Контроль факела
7 Подача напряжения на серводвигатель и
газовый клапан; состояние работы
0 Регулировочное отключение
10 Аварийный режим
tlw Время удержания реле давления воздуха
tlk Время открытия серводвигателя и предварительной
продувки
tr Время закрытия серводвигателя
tvz Время предварительного розжига
ts Время безопасной задержки
tv2 Минимальное время между газовым клапаном 1 и 2.
