7
Пуск
Контроль и настройки
Смесительное устройство, вторичный воздух
Сжиженный газ

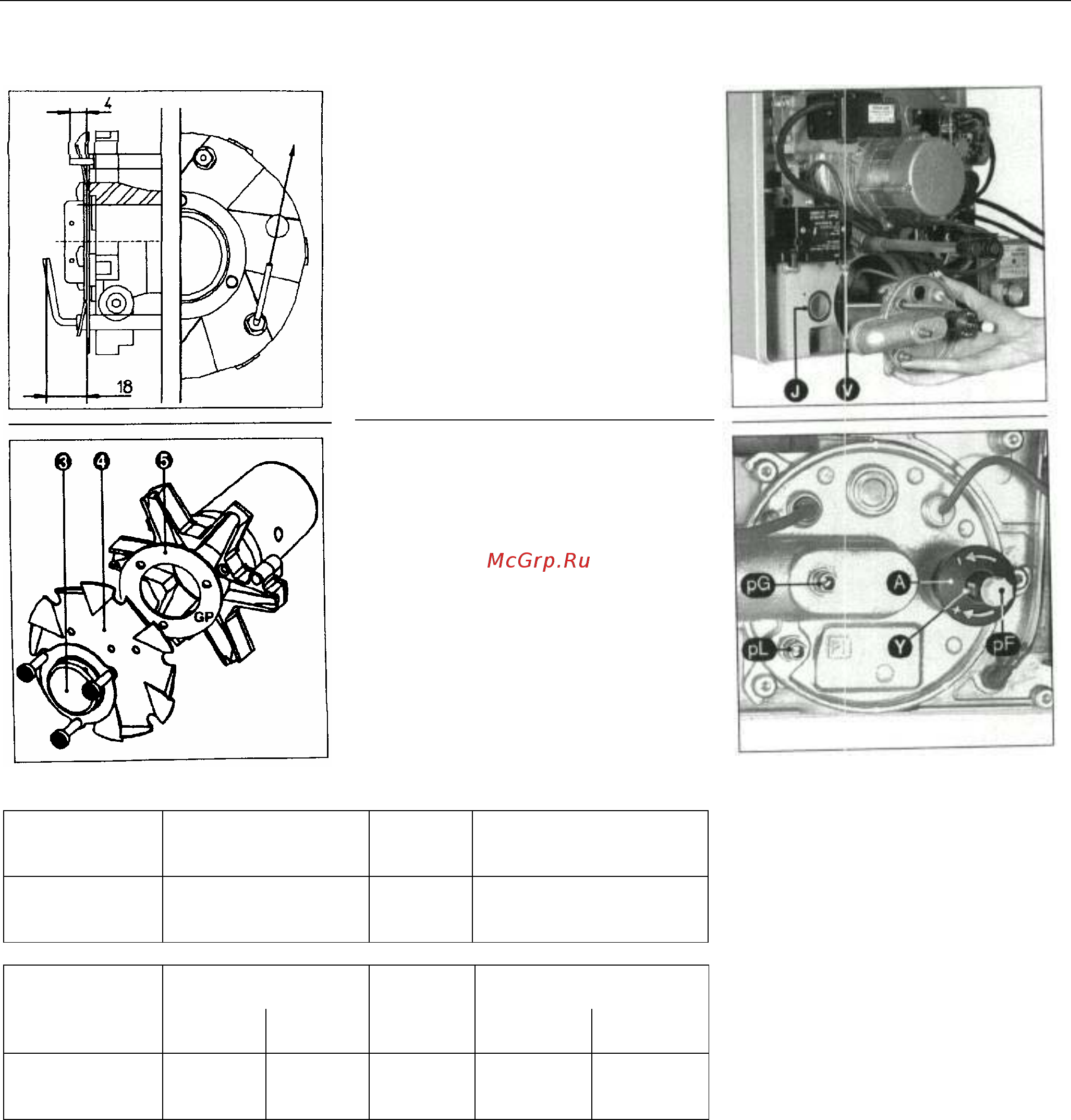

Контроль и настройки смесительного
устройства
При поставке горелка настроена на
сжигание природного газа.
• Проверьте по рисункам розжиговый
электрод и инизационный зонд.
• При монтаже проверьте положение
кольца круглого сечения J.
• Снова смонтируйте компоненты.
• Расположите на крышке проходной
изолятор кабеля.
• Закрепите крышку.
• Натяните розжиговый кабель и
вставьте его на трансформаторе.
• Вставьте на крышке закрепленный на
клеммной коробке ионизационный
кабель.
• Проверьте плотность.
Переход:
природный газ → сжиженный газ G31
• Демонтируйте головку горелки.
• Демонтируйте газовое сопло 1 и
подпорную шйбу 2.
• Смонтируйте комплект, используя
промежуточную часть GP
(поставляется с газовой арматурой).
Горелка
1-ступенчатая
Мощность горелки
кВт
Размер Y
мм
Регулирование воздуха
воздушной заслонкой В
0-9
200 15 5
С 30
250 30 6
300 40 8
Мощность горелки Регулирование воздуха
в °
Горелка
2-ступенчатая
1-ая ст.
2-ая ст.
Размер Y
мм
кулачок III
1-ая ст.
кулачок I
2-ая ст.
100 200 10 10 50
С 30
130 260 30 12 60
150 300 40 15 80
Вторичный воздух
Это количество воздуха, проходящее
между диаметром подпорной шайбы и
жаровой трубой. Положение подпорной
шайбы (размер Y) можно считать по
шкале от 0 до 40 мм. Максимальное
количество вторичного воздуха
соответствует 40, а минимальное – 0.
В состоянии поставки размер Y
установлен на 30 мм. Однако это значение
может быть отрегулировано иначе, для
наладки:
- необходимой мощности,
- качества розжига (ударная нагрузка,
вибрация, выдержка времени),
- качества сжигания.
Настройка
Выполняется без снятия горелки, при
останове или во время работы горелки,
согласно прилагаемым данным.
При уменьшении размера Y показатель
СО
2
увеличивается и наоборот.
• Поверните винт А в желаемом
направлении.
