6

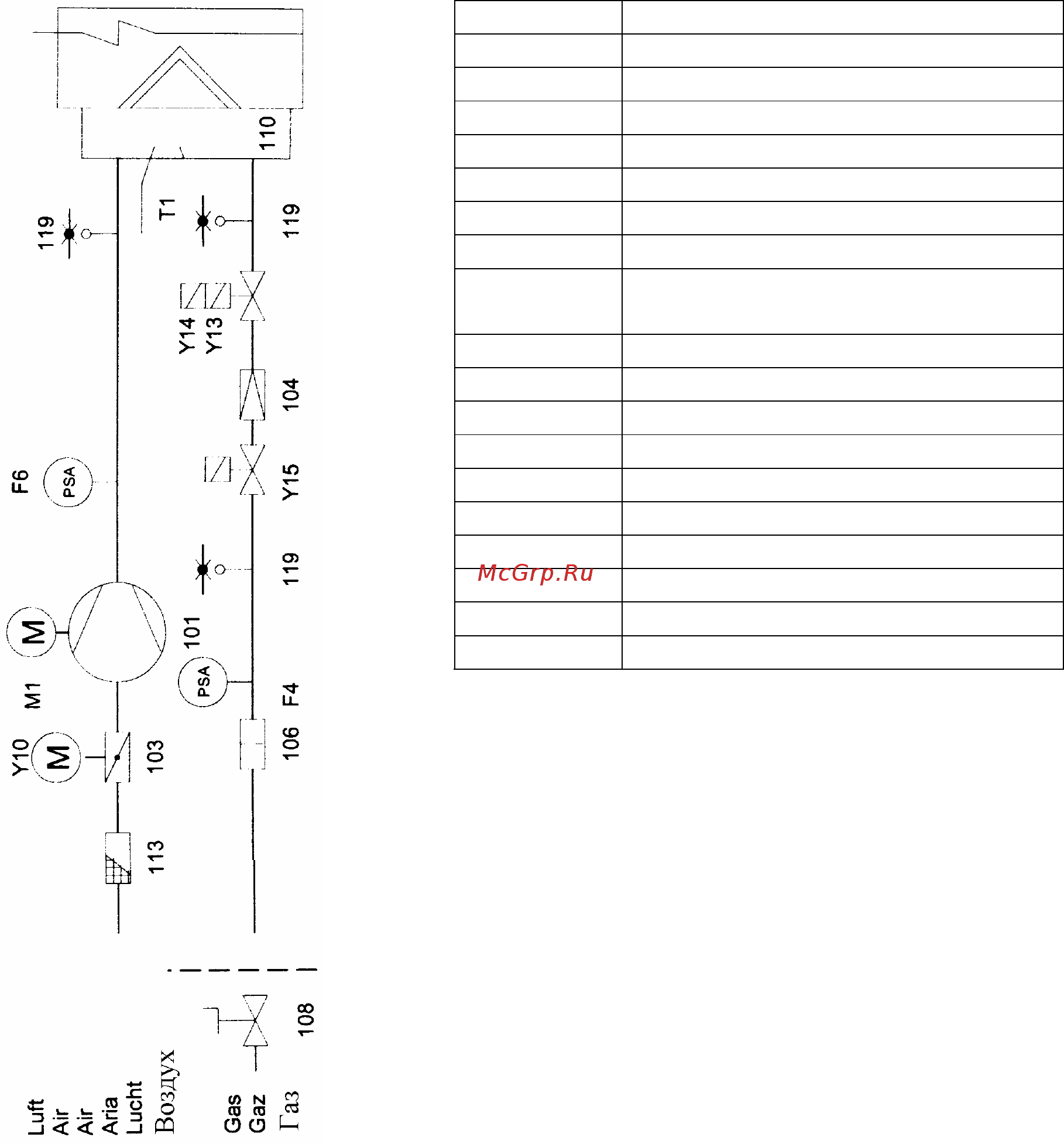

А1 Прибор управления
А5 Клеммная коробка
В1 Ионизационный электрод
F4 Реле давления газа
F6 Реле давления воздуха
M1 Двигатель горелки
T1 Трансформатор розжига
Y10 Серводвигатель
Y13 Газовый клапан со стороны
горелки
Y14 Газовый клапан, 2-ая ступень
Y15 Предохранительный клапан
101 Воздуходувка
103 Воздушная заслонка
104 Регулятор давления
106 Фильтр
108 Ручной клапан
110 Газовый инжектор
113 Всасывающая решетка
119 Измерительный ниппель
