Поз.
Название Арт.№

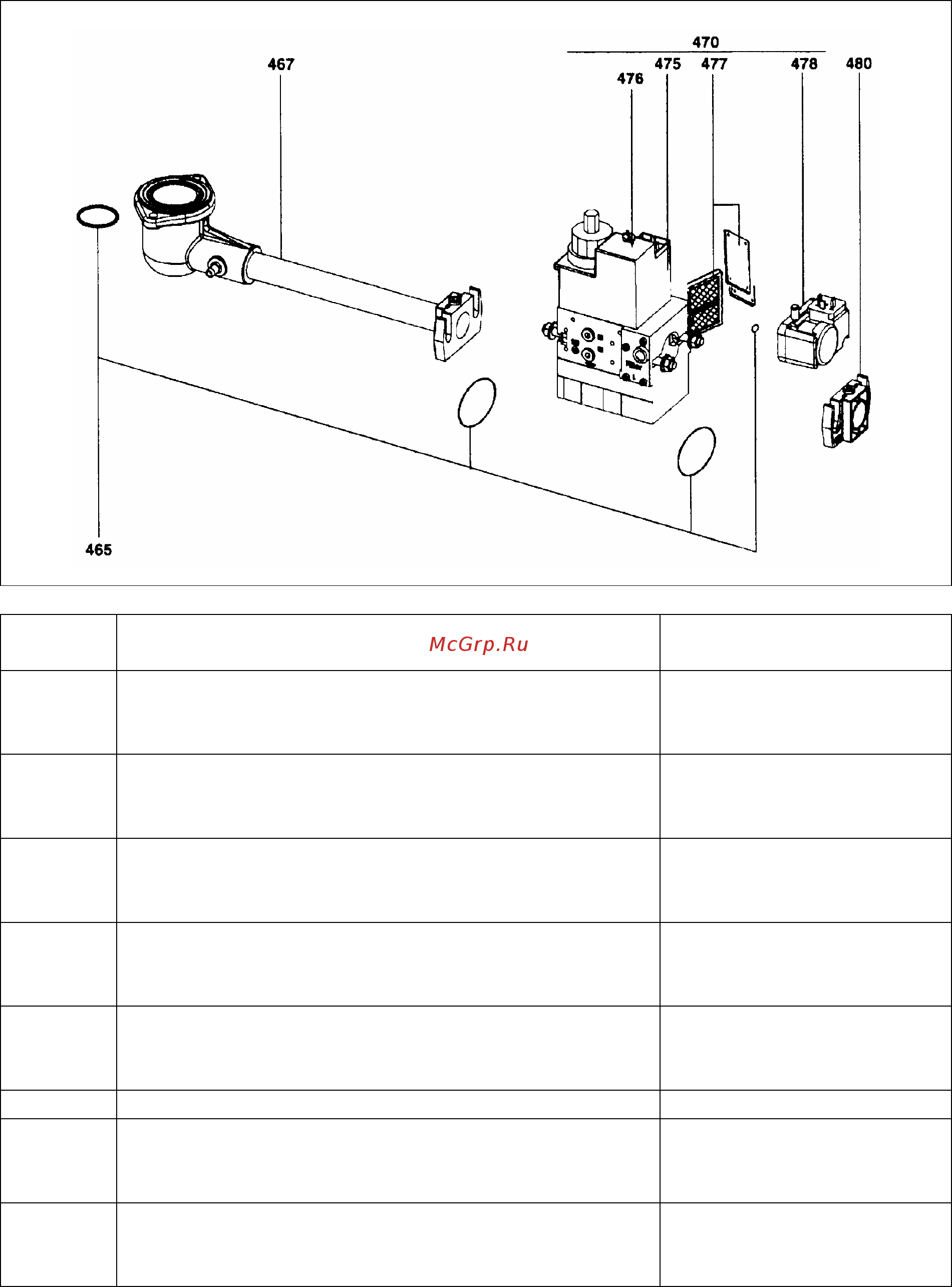

400 Газовая арматура для 1 ступени
1 C30 GX 107 p300 13006335
2 C30 GX 107 p20/25 13006336
465 Кольцевое уплотнение – комплект
1 MB DLE 407 13011111
2 MB DLE 412 13011114
467 Газовая труба
1 MB DLE 407 13012268
2 MB DLE 412 13012269
470 Газовый клапан MB DLE
1 407 B01 S 20 Rp ¾ А089242
2 412 B01 S 20 Rp 1`1/4 А089244
475 Магнитная катушка VS + VA1
1 407 n°1100 А088830
2 412 n°1200 А088831
476 Гидравлический тормоз 13010081
480 Фланец 2х
1 407 Rp ¾ В088577
2 412 Rp 1`1/4 В088664
477 Газовый фильтр
1 407 D088825
2 412 D088826
Содержание
- C 30 gx 107 8 c 30 gx 207 8 1
- Общая информация содержание гарантия правила безопасности основные законодательные нормы 2
- Горелки могут быть установлены на все теплогенераторы соответствующие нормам ен 303 для головки горелки предусмотрены два варианта длины т1 т2 прибор управления предназначен для прерывистой работы оганичение 24 часа непрерывной работы 3
- Общая информация описание горелки объем поставки общий вид 3
- Объем поставки горелка с колпаком поставляется в коробке весом 25 кг в которой находятся пакет с монтажными комплектующими крепежный фланец уплотнение дверцы котла 1 пакет с винтами папка с документацией следующего содержания инструкции по эксплуатации электрическая и гидравлическая схема табличка для котельной гарантийный сертификат самоклеющийся передний щиток для монтажа с лопастью воздуходувки внизу газовая арматура со встроенным в клапане фильтром 3
- Описание горелки газовые горелки с30 gx моноблочной конструкции представляют собой одно и двухступенчатые горелки с наддувом с малым выделением угарного газа для горелки используются газы указанные в таблице при условии правильной настройки в соответствии с давлением с учетом варьирования теплотворной способности природного газа см технические данные 3
- Установка монтаж 4
- Установка подключение газа и электричества 5
- Пуск контроль перед пуском контроль плотности настройка реле давления воздуха 6
- Пуск контроль и настройки смесительное устройство вторичный воздух сжиженный газ 7
- Пуск описание и настройки воздух сжигания 8
- Пуск описание и настройки одноступенчатый газовый клапан 9
- Пуск описание и настройки двухступенчатый газовый клапан 10
- Пуск описание приборов управления sg 113 sg 513 11
- Sg 113 12
- Sg 513 12
- Пуск функциональные схемы приборов управления 12
- Пуск варианты подключения 13
- Клемма штекер клемма штекер штекер клемма штекер клемма 14
- Пуск клеммная коробка 14
- Пуск тест рабочего цикла розжиг одноступенчатой горелки настройка и контроль предохранительных устройств 15
- Пуск тест рабочего цикла розжиг двухступенчатой горелки настройка и контроль предохранительных устройств 16
- Техуход 17
- Поиск и устранение неисправностей 18
- C30 gx107 8 c30 gx207 8 25
- 412 rp 1 1 4 b088664 31
