4. Safety
All necessary steps until commissioning has been carried out must
be carried out by a heating contractor. During this process the
installation instructions must be observed.
We only guarantee trouble-free function and operational reliability
if the original special accessories and spare parts intended for the
appliance are used.
5. Appliance description
5.1 SBP 200 E | SBP 400 E | SBP 200 E cool | SBP 400
E cool
The dimensions in the following pictures are given in mm.
The dimensions for the SBP 400 are given in brackets.

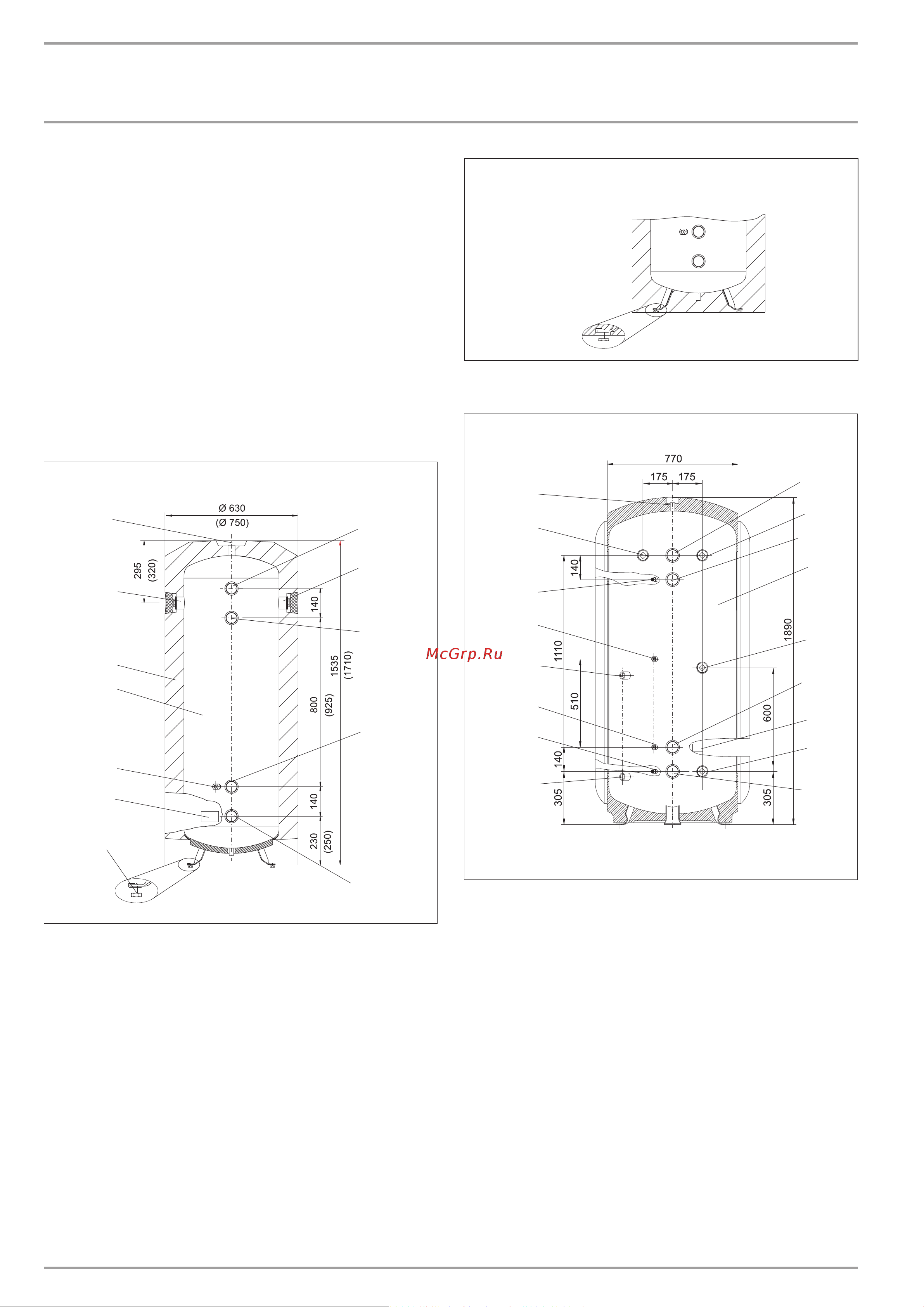

Dimensions SBP 200 E | SBP 400 E SBP 200 E cool | SBP 400 E
cool
6
5
2
1
11
8
9
10
4
12
3
7
C26_03_01_0908
1 Connector for air vent valve
2 Heating flow
3 Connector for BGC electric booster heater
4 Heat pump flow
5 Heating return
6 Heat pump return
7 Adjustable feet (3x)
8 Type plate (on cylinder casing)
9 Connector with protective pipe for heat pump return
temperature sensor
10 Steel container
11 Thermal insulation
12 Connector for BGC electric booster heating
Complete thermal insulation SBP E cool
C26_03_01_0909
5.2 SBP 700 E | SBP 700 E SOL
Dimensions SBP 700 E | SBP 700 E SOL
1
11
8
9
2
10
7
5
4
6
3
C26_03_01_0915
1 Connector for air vent valve
2 Connector for electric booster heater (BGC)
3 Steel container
4 Connector for additional heat source
5 Type plate (on the cylinder casing)
6 Connector for additional heat source
7 Connector (sealed with plug)
8 Connector with protective pipe for heat pump return
temperature sensor
9 Connector with protective pipe for temperature sensor (only
SBP 700 E SOL)
10 Connector (sealed with plug)
11 Connector for electric booster heater (BGC)
13
14
17
18
16
19
