6.3 Aufstellung

6.3.1 SBP 200 | SBP 400

»Montieren Sie mitgelieferten Stellfüße. (Bei den Geräten

SBPEcool sind die Stellfüße bereits vormontiert.)

»Gleichen Sie Bodenunebenheiten mit den Stellfüßen aus.

6.3.2 SBP 700

Diese Geräte haben keine verstellbaren Füße. Der Boden muss

eben sein.

6.4 Montage-Varianten

6.4.1 Montage zusätzlicher Fühlerschutzrohre

Beim SBP 700 haben Sie Möglichkeit weitere Fühlerschutzrohre

zu montieren. Wenn Sie diese Möglichkeit nutzen wollen gehen

Sie wie folgt vor:

»Achten Sie auf die Markierungen oben und unten auf der

Speicherverkleidung.

»Setzen Sie an der Speicherverkleidung an der gewünschten Mar-

kierung mit einer Lochsäge an (empfohlener Ø der Lochsäge

70 mm).

»Bohren Sie vorsichtig durch die Speicherverkleidung in die Wär-

medämmung. Die Bohrtiefe wird durch den in die Wärmedäm-

mung hineinragenden Stutzen begrenzt.

»Entfernen Sie die restliche Wärmedämmung um den Stutzen.

»Schrauben Sie die Verschlusskappe ab, montieren Sie das

Fühlerschutzrohr.

6.4.2 Montage Einschraubheizkörper BGC

Der Einschraubheizkörper dient zur elek trischen

Nacherwärmung.

—Beim SBP 200 | 400 können Sie einen Einschraubheizkörper ent-

weder rechts oder links montieren.

—Beim SBP 700 können Sie einen oder zwei Einschraubheizkörper

montieren.

»Entfernen Sie die Abdeckkappe an dem Anschlussstutzen

»Drehen Sie den Verschlussstopfen mit einem Steckschlüssel

SW 32 heraus.

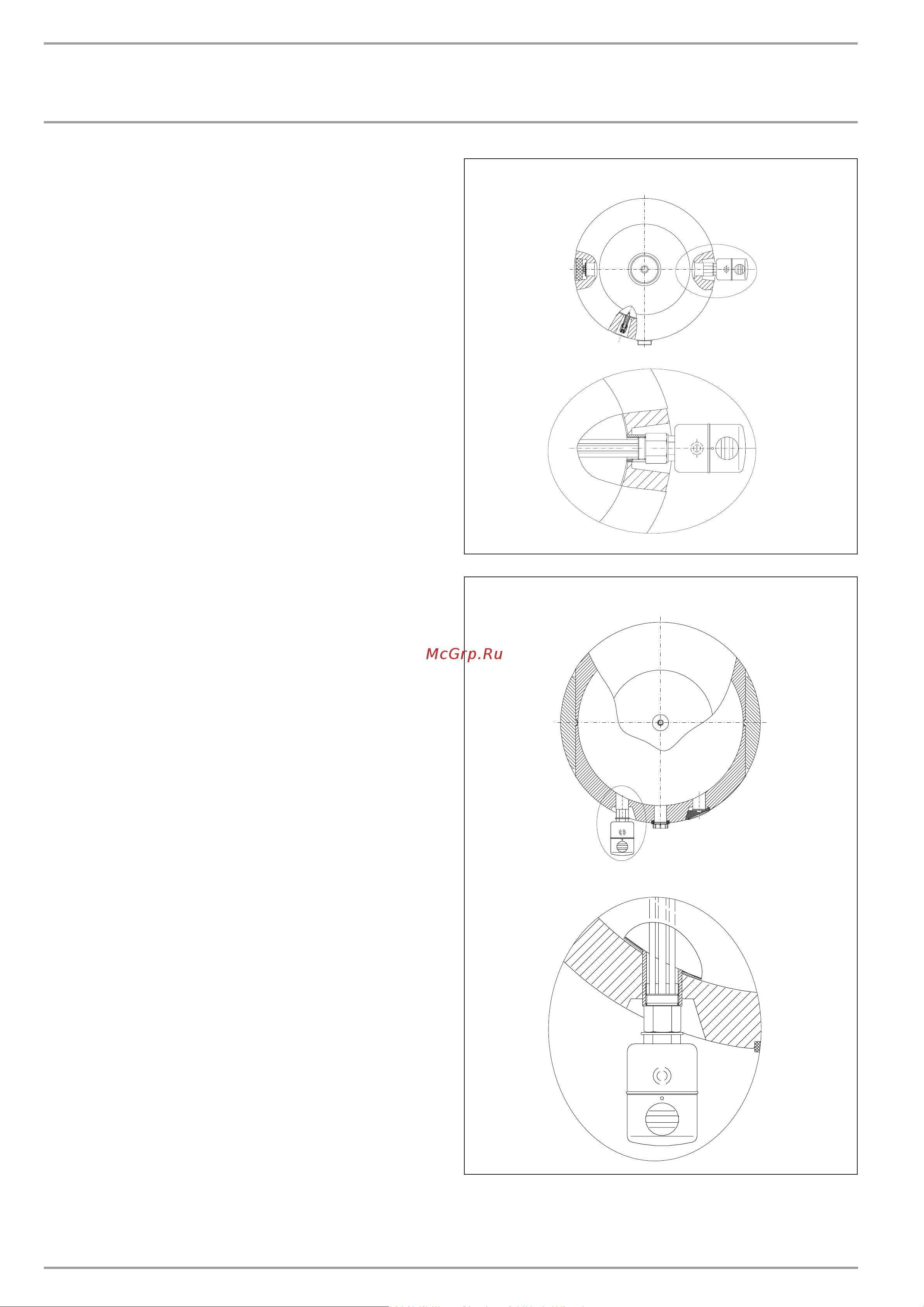

Einbau BGC bei SBP E | SBP E cool

26_03_01_0228

Einbau BGC bei SBP 700 E | SBP 700 E SOL

26_03_01_0227
