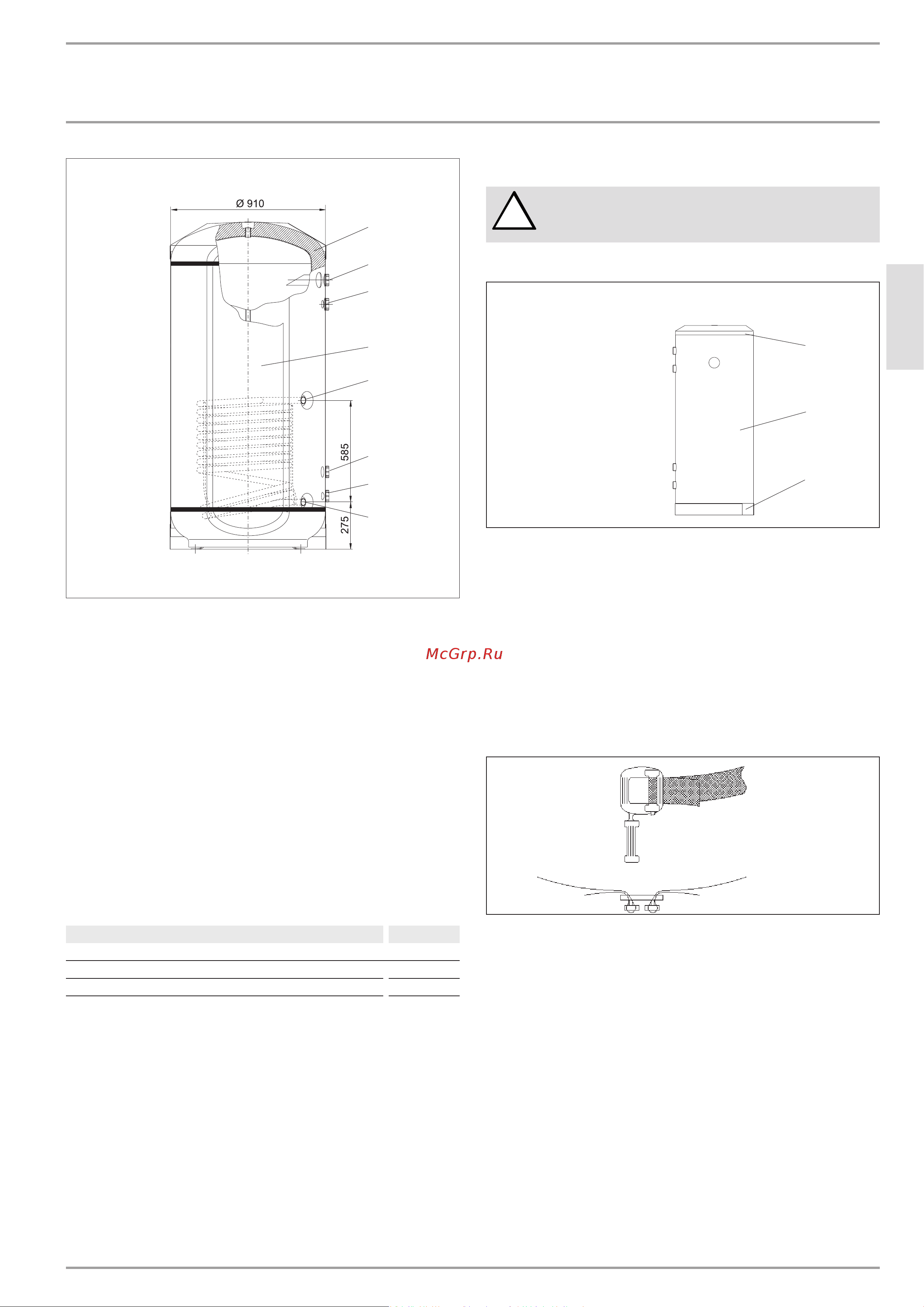

Dimensions SBP 700 E | SBP 700 E SOL
12
18
17
13
14
19
16
15
C26_03_01_0916
12 Thermal insulation
13 Heating flow
14 Heat pump flow
15 Thermal insulation sections
16 Flow, solar indirect coil (only SBP 700 E SOL)
17 Heating return
18 Heat pump return
19 Return, solar indirect coil (only SBP 700 E SOL)
5.3 Standard delivery
The standard delivery includes the following parts, packed in a
separate bag.
—Operating and installation instructions
—Detachable bezel for connecting lines
—Adjustable feet (only with SBP 200 E | SBP 400 E)
5.4 Special accessories
Description Part no.
BGC immersion heater 075115
WPKI 5 compact installation 220830
WPKI 6 compact installation 220831
6. Installation
6.1 Place of installation
»
Ensure the floor has a sufficient load bearing capacity (see
Specification table).
»Check the height of the room (see Specification table).
6.2 Transport
!
Risk of damage
We recommend removing the cylinder casing during
transportation to the installation location.
6.2.1 Removing the cylinder casing
Removing the cylinder casing
3
1
2
C26_03_01_0907
1 Lid
2 Cylinder casing
3 Plinth fascia
»First remove the lid and then the plinth fascia.
6.2.2 SBP 700 E | SBP 700 E SOL
These appliances have side insulation sections that can be
removed. This will make transportation through narrow doors
and passageways easier.
»Remove the retaining straps by opening the closures.
When reattaching the retaining straps, ensure that the closures
are near a joint between the casing parts.
6.3 Positioning
6.3.1 SBP 200 | SBP 400
»Fit the adjustable feet provided, these are already fitted on SBP
E cool appliances.
»Use the adjustable feet to compensate for any unevenness in
the floor.
6.3.2 SBP 700
These appliances do not have adjustable feet. The oor must
be level.
26_03_01_0229
