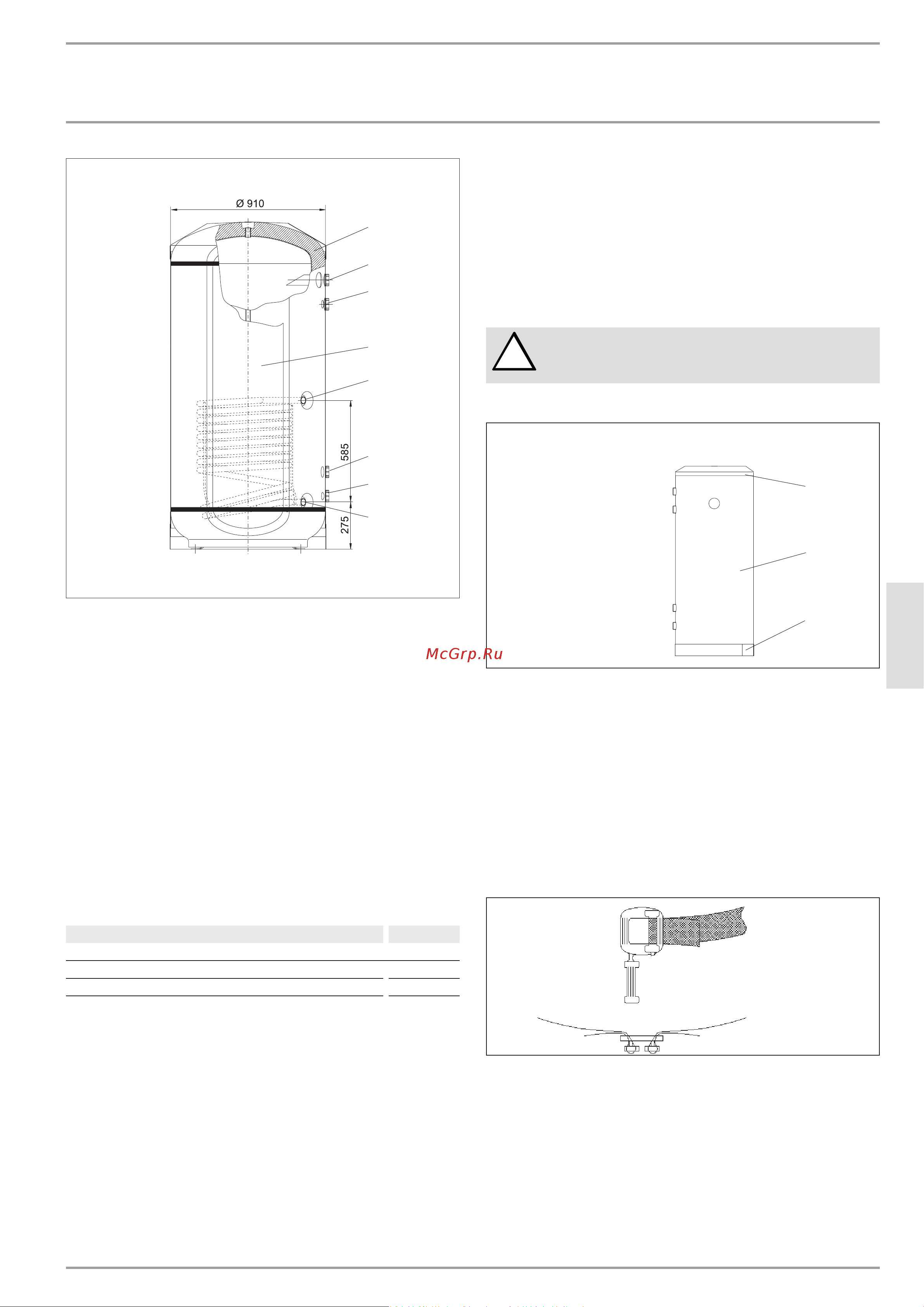

Mått SBP 700 E | SBP 700 E SOL
12
18
17
13
14
19
16
15
C26_03_01_0916
12 Värmeisolering
13 Framledning, radiatorvatten
14 Värmepumpens framledning
15 Värmeisoleringssegment
16 Framledning värmeväxl. solvärme (endast SBP 700 E SOL)
17 Retur, radiatorvatten
18 Värmepumpens retur
19 Retur värmeväxl. solvärme (endast SBP 700 E SOL)
5.3 I leveransen ingår
I leveransen ingår följande komponenter. Dessa är förpackade i
separat påse.
—Drifts- och installationsanvisning
—Stickanslutningar för anslutningsledningar
—Stödben (endast för SBP 200 E | SBP 400 E)
5.4 Specialtillbehör
Beteckning Best.nr.
Elpatron BGC 075115
Kompaktinstallation WPKI 5 220830
Kompaktinstallation WPKI 6 220831
6. Montage
6.1 Montageplats
»
Säkerställ att underlaget (golvet) har tillräcklig bärkraft (se tabell
Tekniska data).
»Kontrollera även rumshöjden (se tabell Tekniska data).
6.2 Transport
!
Risk för material- eller miljöskador!
Vi rekommenderar att ta av tankens inklädnad före
transport till uppställningsplatsen.
6.2.1 Ta av tankens inklädnad
Ta av tankens inklädnad
3
1
2
C26_03_01_0907
1 Överdel
2 Tankens inklädnad
3 Sockelpanel
»Lyft av överdelen och sedan sockelpanelen.
6.2.2 SBP 700 E | SBP 700 E SOL
Dessa aggregat är utrustade med värmeisoleringssegment i sidan,
vilka går att ta av. Detta underlättar transporten genom trånga
dörrar och smala gångar.
»Ta bort fästbanden genom att öppna låsningarna.
26_03_01_0229
Kontrollera att låsningarna är placerade i en fog mellan
inklädnadsdelarna när fästbanden sätts fast igen.
6.3 Uppställning
6.3.1 SBP 200 | SBP 400
»Montera medlevererade stödben. (Stödbenen är redan
monterade på SBPEcool.)
»Justera stabiliteten med stödbenen.
