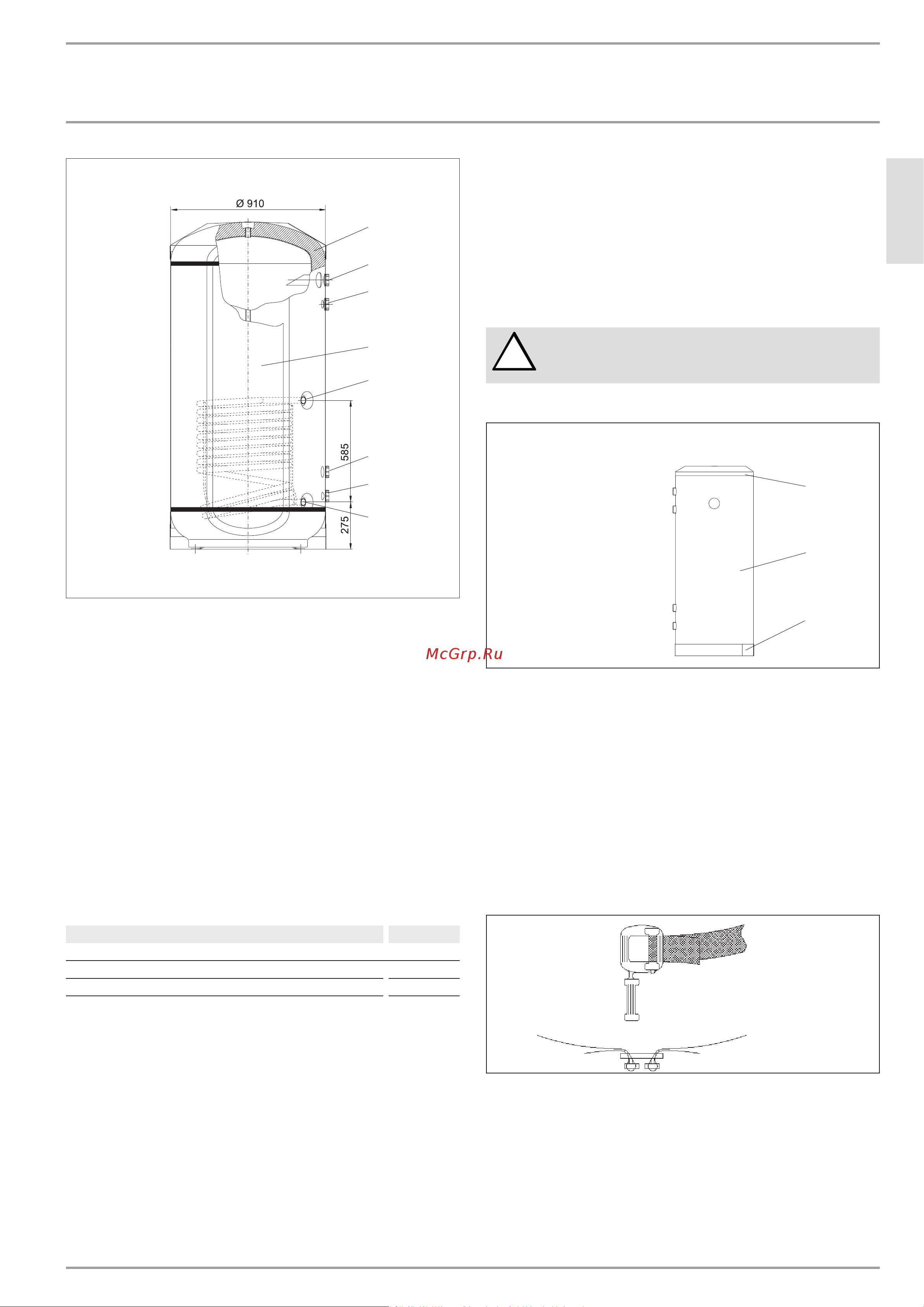

Maße SBP 700 E | SBP 700 E SOL
12
18
17
13
14
19
16
15
C26_03_01_0916
12 Wärmedämmung
13 Heizungsvorlauf
14 Wärmepumpenvorlauf
15 Wärmedämm-Segmente
16 Vorlauf WT Solar (nur SBP 700 E SOL)
17 Heizungsrücklauf
18 Wärmepumpenrücklauf
19 Rücklauf WT Solar (nur SBP 700 E SOL)
5.3 Lieferumfang
Der Lieferumfang umfasst folgende Teile. Diese sind in einem
Beutel beigepackt.
—Bedienungs- und Installationsanleitung
—Aufsteckrosetten für Anschlußleitungen
—Stellfüße (nur bei SBP 200 E | SBP 400 E)
5.4 Sonderzubehör
Bezeichnung Best.-Nr.
Einschraubheizkörper BGC 075115
Kompaktinstallation WPKI 5 220830
Kompaktinstallation WPKI 6 220831
6. Montage
6.1 Montageort
»
Achten Sie auf eine ausreichende Tragfähigkeit des Fußbodens
(siehe Tabelle Technische Daten).
»Beachten Sie die Raumhöhe (siehe Tabelle Technische Daten).
6.2 Transport
!
Beschädigungsgefahr!
Für den Transport zum Aufstellort empfehlen wir
Ihnen die Speicherverkleidung abzunehmen.
6.2.1 Speicherverkleidung abnehmen
Speicherverkleidung abnehmen
3
1
2
C26_03_01_0907
1 Deckel
2 Speicherverkleidung
3 Sockelblende
»Nehmen Sie erst den Deckel ab und dann die Sockelblende.
6.2.2 SBP 700 E | SBP 700 E SOL
Diese Geräte besitzen seitliche Wärmedämm-Segmente die Sie
abnehmen können. Das erleichtert Ihnen den Transport durch
enge Türöffnungen und enge Gänge.
»Entfernen Sie die Befestigungsbänder durch Öffnen der
Verschlüsse.
26_03_01_0229
Wenn Sie die Befestigungsbänder wieder anbringen, achten Sie
darauf, dass die Verschlüsse im Bereich einer Fuge zwischen den
Verkleidungsteilen liegen.
