Stiebel Eltron SBP 400 E [43/52] Montáž
![Stiebel Eltron SBP 700 E [43/52] Montáž](/views2/1438596/page43/bg2b.png)

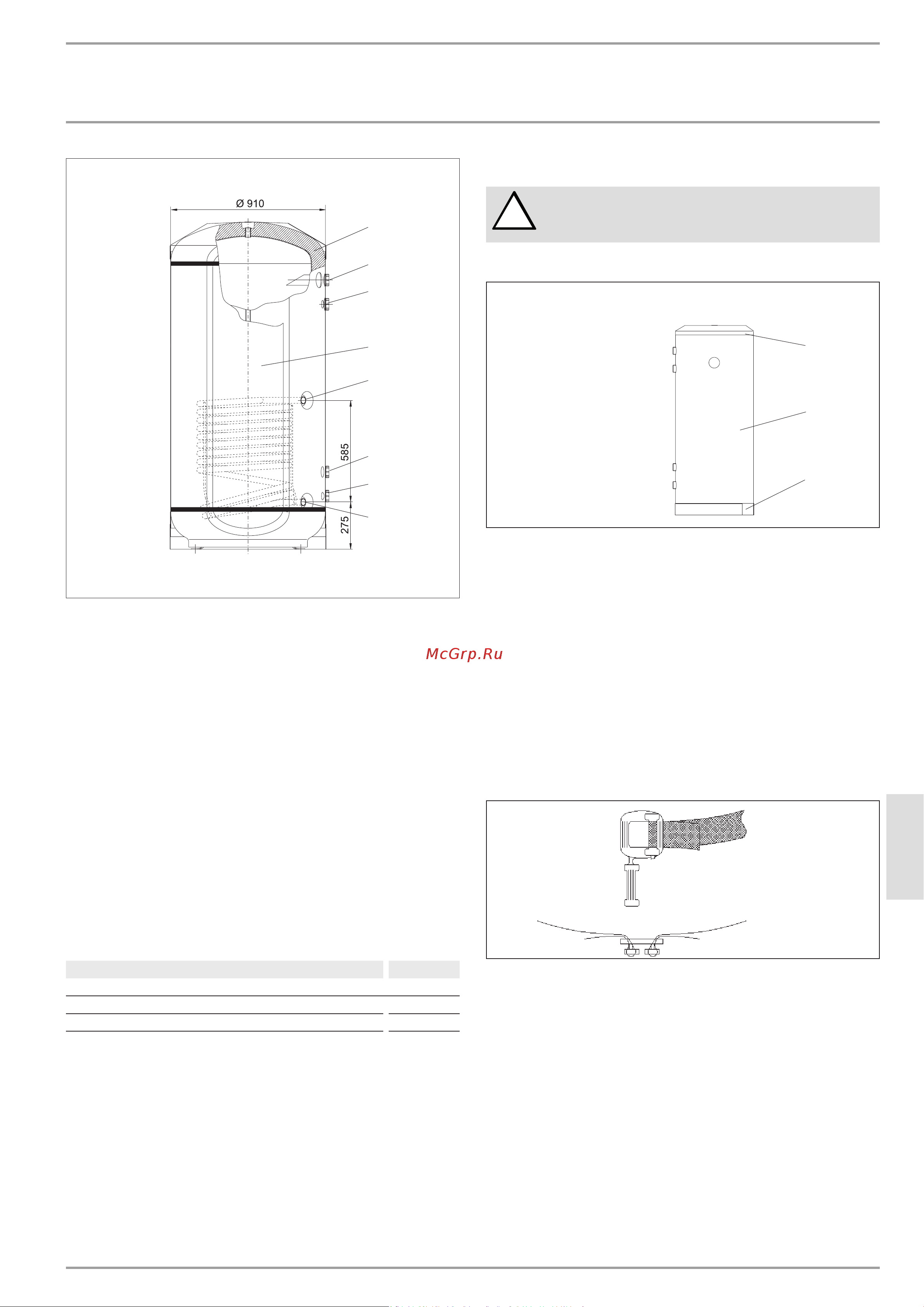

Rozměry SBP 700 E | SBP 700 E SOL
12
18
17
13
14
19
16
15
C26_03_01_0916
12 tepelná izolace
13 výstupní potrubí pro vytápění
14 výstupní voda tepelného čerpadla
15 segmenty tepelné izolace
16 výstupní potrubí solárního tepelného výměníku (jen zásob-
ník SBP 700 E SOL)
17 vratná voda z vytápění
18 vratná voda tepelného čerpadla
19 vratné potrubí solárního tepelného výměníku (jen zásobník
SBP 700 E SOL)
5.3 Rozsah dodávky
Do rozsahu dodávky patří následující díly. Všechny díly jsou
přibaleny v sáčku.
—Návod k obsluze a instalaci
—Nasazovací rozety pro připojovací potrubí
—Seřizovací nožky (jen u zásobníků SBP 200 E | SBP 400 E)
5.4 Zvláštní příslušenství
Označení Objed. čís.
075115
220830
220831
6. Montáž
6.1 Místo montáže
»
Mějte na zřeteli dostatečnou nosnost podlahy (viz tabulku Tech-
nické údaje)
»Respektujte výšku prostoru (viz tabulku Technické údaje)
6.2 Doprava
!
Nebezpečí poškození!
Pro dopravu na místo instalace vám doporučujeme
odebrat zakrytování zásobníku.
6.2.1 Odebrání zakrytování zásobníku
Odebrání zakrytování zásobníku
3
1
2
C26_03_01_0907
1 víko
2 zakrytování zásobníku
3 kryt podstavce
»Nejprve odeberte víko zásobníku a potom kryt podstavce.
6.2.2 SBP 700 E | SBP 700 E SOL
Pro zaručení bezpečného transportu zásobníku úzkou chodbou
nebo dveřmi je možné sejmout oba boční díly tepelné izolace.
K tomu je nutno uvolnit upevňovací pásky. Boční díly musí být při
montáži uloženy v oblasti mezery mezi částmi zakrytování.
»Entfernen Sie die Befestigungsbänder durch Öffnen der
Verschlüsse.
26_03_01_0229
Wenn Sie die Befestigungsbänder wieder anbringen, achten Sie
darauf, dass die Verschlüsse im Bereich einer Fuge zwischen den
Verkleidungsteilen liegen.
6.3 Instalace
6.3.1 SBP 200 | SBP 400
» Namontujte seřizovací nožky, které jsou součástí dodávky zá-
sobníku. (U přístrojů SBP E cool jsou seřizovací nožky již předem
namontovány).
»S použitím seřizovacích nožek vyrovnejte případné nerovnosti
podlahy.
