Stiebel Eltron SBP 400 E [19/52] Montage
![Stiebel Eltron SBP 200 E [19/52] Montage](/views2/1438596/page19/bg13.png)

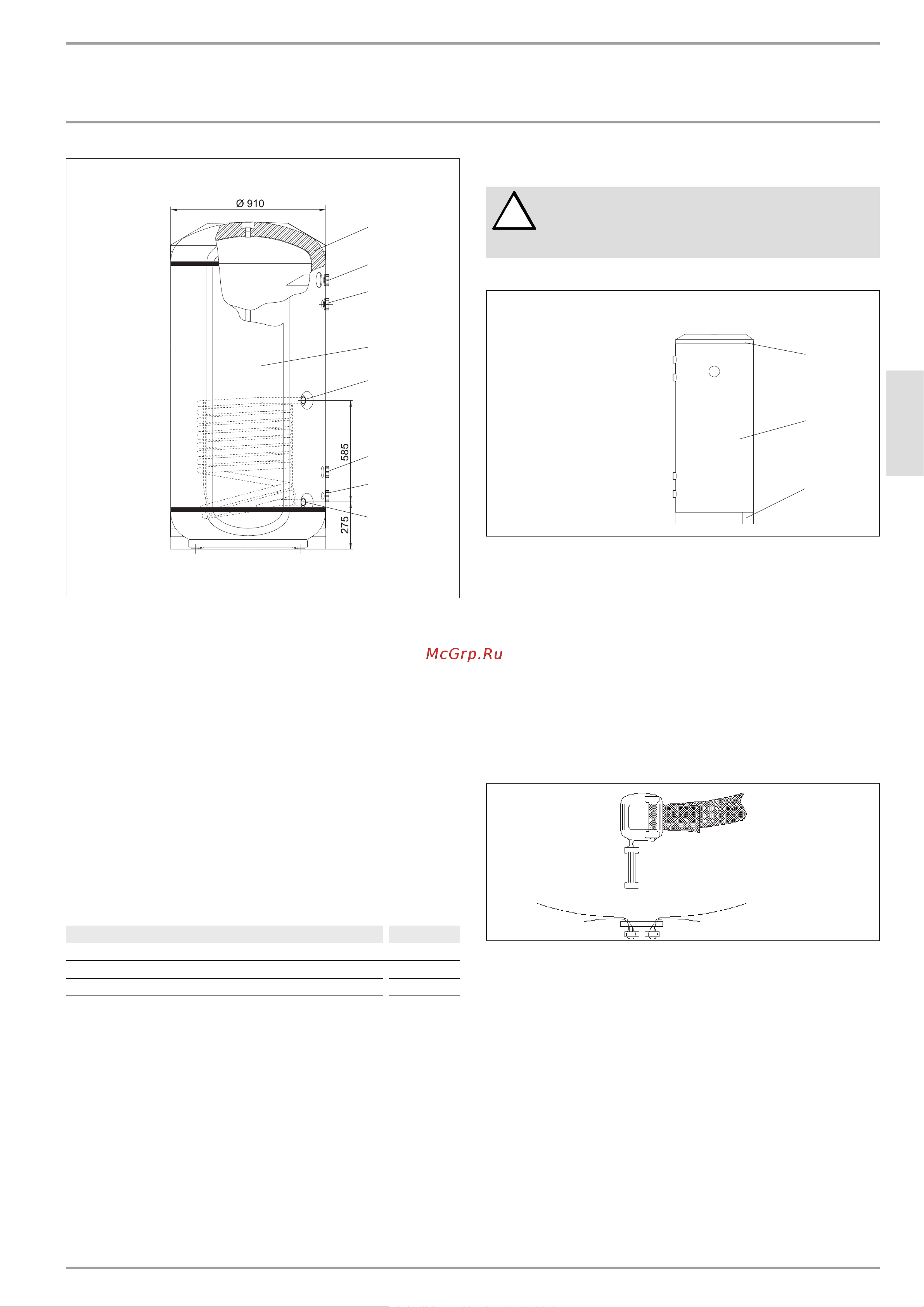

Cotes SBP 700 E | SBP 700 E SOL
12
18
17
13
14
19
16
15
C26_03_01_0916
12 Isolation thermique
13 Départ chauffage
14 Départ pompe à chaleur
15 Segments d’isolation thermique
16 Départ éch. chal. solaire (uniquement SBP 700 E SOL)
17 Retour chauffage
18 Retour pompe à chaleur
19 Retour éch. chal. solaire (uniquement SBP 700 E SOL)
5.3 Fourniture
Les pièces suivantes font partie des fournitures. Elles sont
emballées dans un sachet.
—Instructions d’utilisation et d’installation
—Rosettes à enfiler sur les tuyaux de raccordement
—Pieds réglables (uniquement pour SBP 200 E | SBP 400 E)
5.4 Accessoires spéciaux
Désignation Réf. cde :
Cartouche chauffante à visser BGC 075115
Installation compacte WPKI 5 220830
Installation compacte WPKI 6 220831
6. Montage
6.1 Emplacement de montage
»
Veillez à une portance suffisante du sol (voir le tableau des
données techniques).
»Tenez compte de la hauteur du local indiquée dans le tableau
des données techniques.
6.2 Transport
!
Risque de détérioration !
Nous vous recommandons d’enlever le revêtement de
l’accumulateur pour le transport à l’emplacement de
montage.
6.2.1 Enlever le revêtement de l’accumulateur
Enlever le revêtement de l’accumulateur
3
1
2
C26_03_01_0907
1 Couvercle
2 Revêtement de l’accumulateur
3 Socle
»Commencez par enlever le couvercle puis le socle.
6.2.2 SBP 700 E | SBP 700 E SOL
Ces appareils ont une isolation thermique latérale partagée
en segments qu’il est possible d’enlever. Ceci vous facilitera
le transport au niveau des passages de portes et des couloirs
étroits.
»Otez les bandes de fixation en ouvrant les fermetures.
26_03_01_0229
Lorsque vous remettrez les bandes de fixation, veillez à ce que les
fermetures soient bien posées dans la zone d’un joint entre les
éléments du revêtement.
6.3 Mise en place
6.3.1 SBP 200 | SBP 400
»Montez les pieds réglables fournis avec l’appareil. (les pieds sont
déjà montés pour les appareils SBPEcool)
»Egalisez le niveau du sol à l’aide des pieds réglables.
6.3.2 SBP 700
Ces appareils ne possèdent pas de pieds réglables. Le sol doit
être bien plan.
