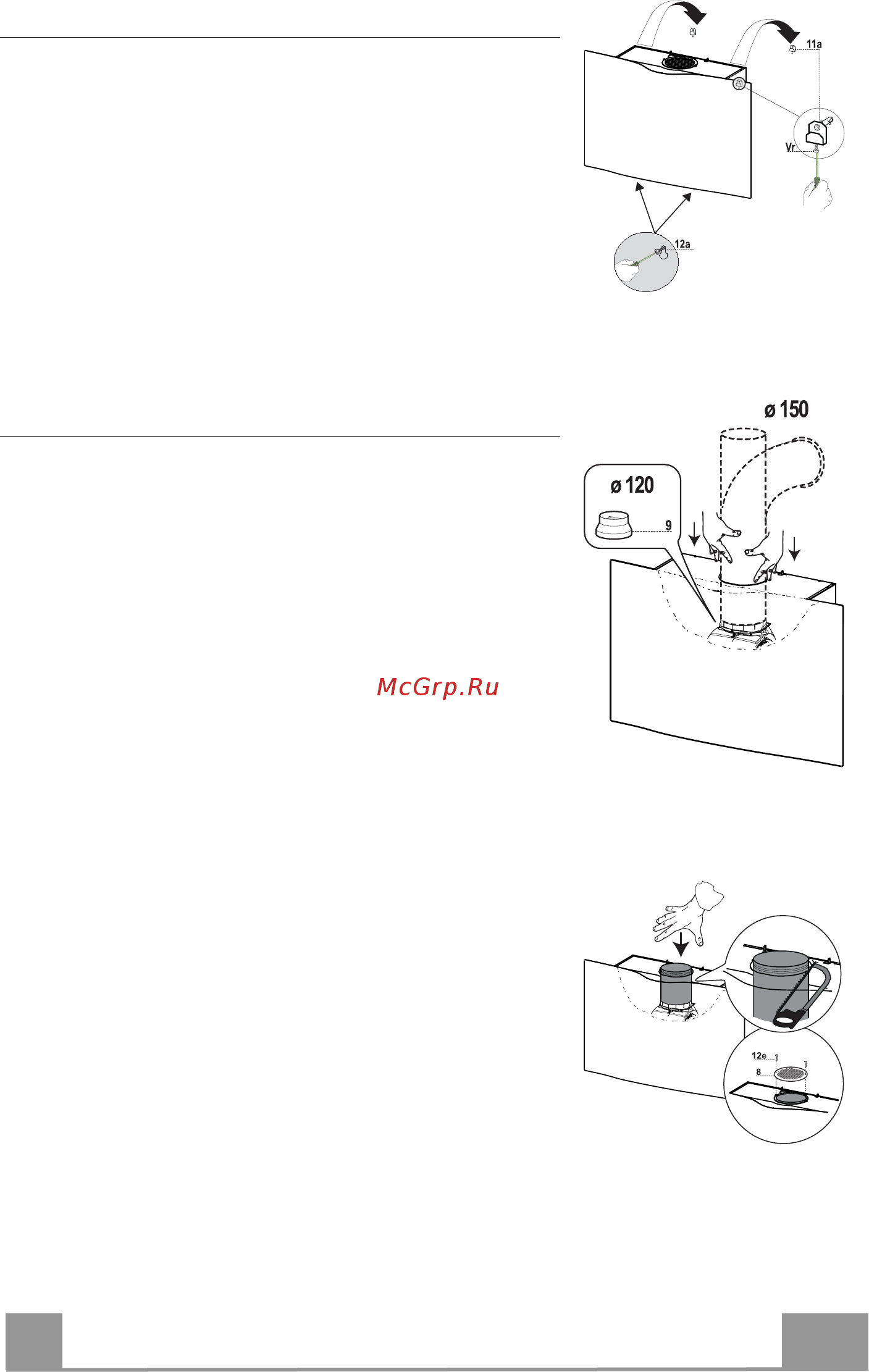

Montaggio Corpo Cappa

• Togliere il Filtro Antigrasso agendo sulle apposite mani-

glie.

• Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.

• Agganciare il corpo cappa alle 2 staffe 11a.

• Dall’interno del corpo cappa agire sulle Viti Vr per livella-

re il Corpo Cappa.

• Avvitare le viti di sicurezza 12a.

• Rimontare il Filtro Antigrasso.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa

alla tubazione di uscita per mezzo di un tubo rigido o flessibi-

le di ø150 o ø120 la cui scelta è lasciata all'installatore.

• Verificare che il Tubo sia ben inserito sull’Uscita del

Gruppo Motore.

• Fissare la tubazione di uscita con adeguate fascette stringi-

tubo. Il materiale occorrente non è in dotazione.

USCITA ARIA VERSIONE FILTRANTE

• Unire i 2 semigusci che compongono il Tubo 14.

• Spingere energicamente il Tubo 14 fino in fondo.

• Tagliare con un arnese la parte in eccesso.

• Fissare la Griglia direzionata 8 sull’uscita con 2 Viti 12e

(2,9 x 9,5) in dotazione.

• Assicurarsi della presenza dei Filtri antiodore al Carbone

attivo.
