Montáž komína

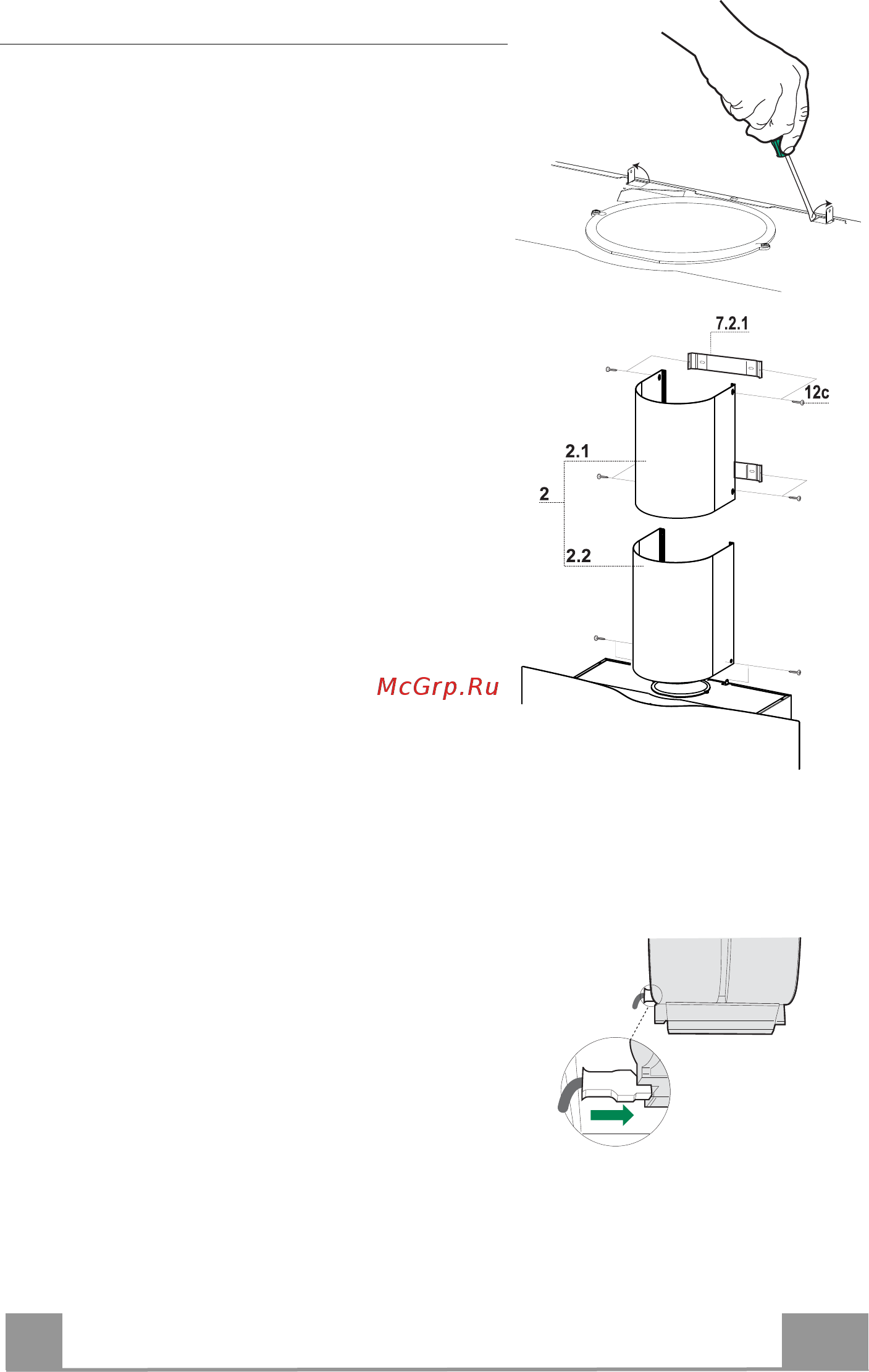

Nadvihnite 2 jazýčky, ktoré sú na telese odsávača v
blízkosti otvoru na odvod vzduchu.
Horný komín
• Mierne rozšírte dva bočné záhyby, zaveste ich za
konzoly 7.2.1 a zatvorte až na doraz.
• Upevnite bočne na konzoly 4 dodávanými skrutkami
12c (2,9 x 9,5).
Spodný komín
• Mierne rozšírte dva bočné záhyby komína, zaveste
ich medzi horný komín a stenu a zatvorte až na
doraz.
• Upevnite bočne spodnú časť na jazýčky telesa
odsávača pár 2 dodanými skrutkami 12c (2,9 x 9,5).
ELEKTRICKÉ ZAPOJENIE
• Odsávač pár zapojte k napájacej elektrickej sieti, pri-
čom zaraďte bipolárny vypínač so vzdialenosťou
kontaktov aspoň 3 mm.
• Vyberte tukové filtre (pozrite ods.“Údržba”)
a skontrolujte, či je zástrčka prívodného elektrického
kábla správne zasunutá v zásuvke odsávača
