Faber Veil Concrete A90 110.0393.869 Серая [72/152] Asennus
![Faber Veil Concrete A90 110.0393.869 Серая [72/152] Asennus](/views2/1302052/page72/bg48.png)
FI
7
72
ASENNUS

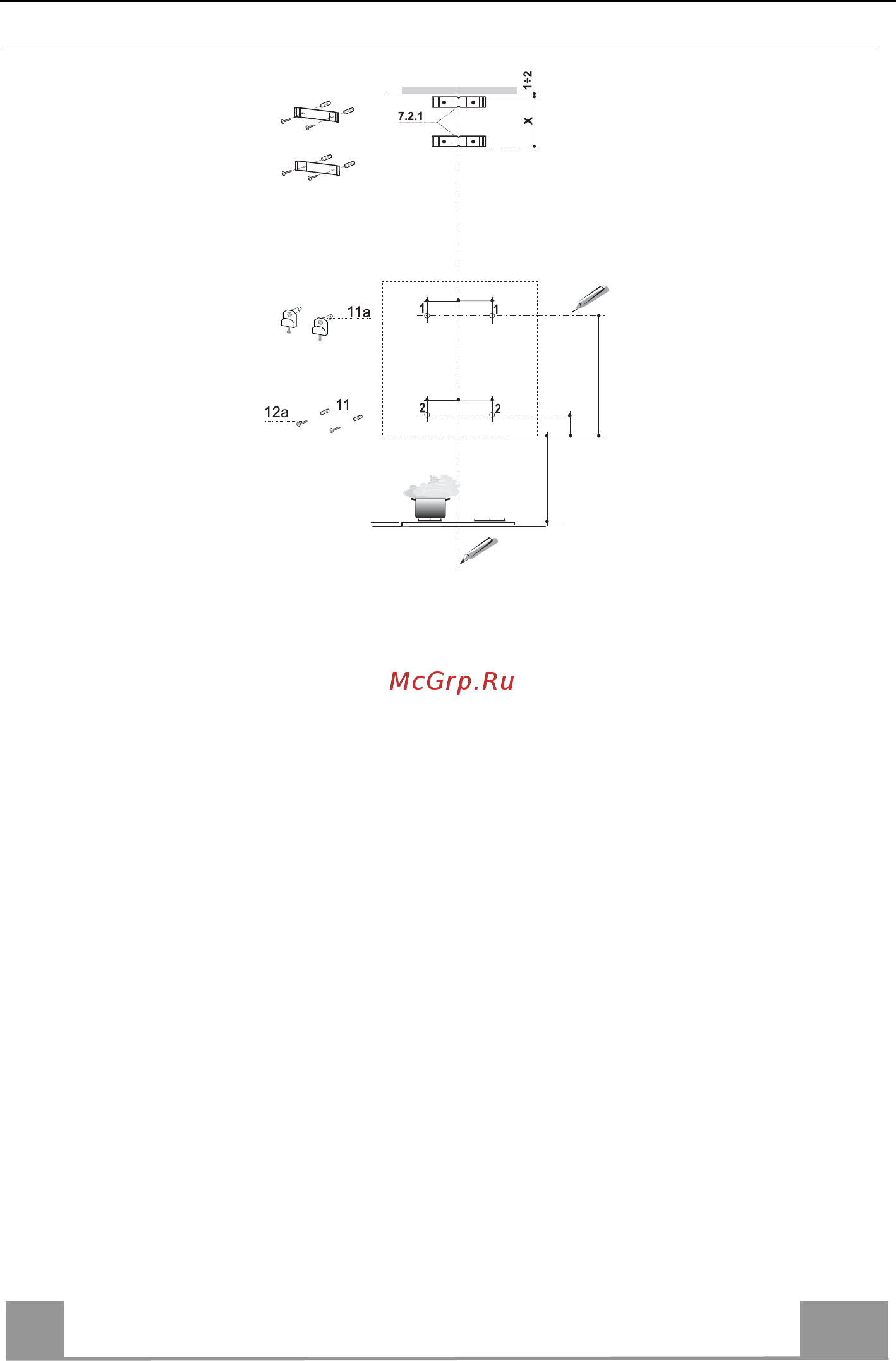

Seinän poraus ja tukien kiinnittäminen
650
455
75
240 240
200 200
Merkitse seinälle:
• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle.
• Merkitse viitepiste 455 mm vaakasuoran viitelinjan yläpuolelle ja 240 mm oikealle
pystysuorasta viitelinjasta.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin reiät ø 12 mm.
• Aseta reikiin tulpat ja ruuvit sekä tuki 11a, ruuvaa kiinni.
• Merkitse viitepiste 75 mm vaakasuoran viitelinjan yläpuolelle ja 200 mm oikealle
pystysuorasta viitelinjasta.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat 11.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot)
on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun
ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4 ).
