ИНСТАЛАЦИЯ

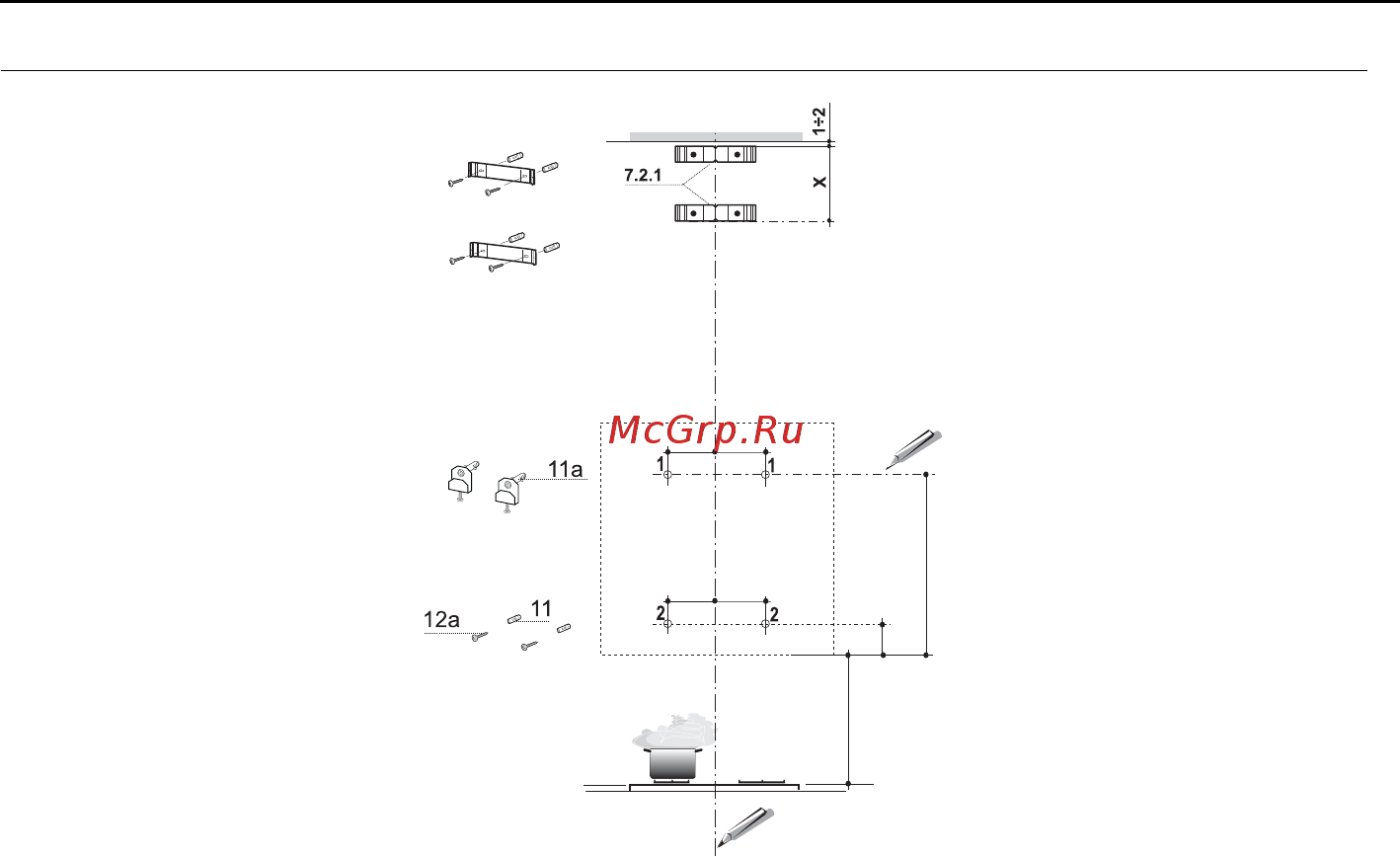

Пробиване на стената и закрепване на скобите

650

455

240 240

200 200

Начертайте на стената следното:

• вертикална линия до тавана или горната повърхност, в центъра на мястото, в което трябва да влезе

аспираторът;

• хоризонтална линия: мин. 650 мм над котлона;

• Както е показано на чертежа, отбележете точка за ориентир на 455 мм над хоризонталната линия за

ориентир и на разстояние 240 мм отдясно на вертикалната линия за ориентир.

• Повторете та

зи операция от другата страна, като внимавате линията между точките да е

хоризонтална.

• Пробийте отвори със свредло ø 12 мм в отбелязаните точки.

• Вкарайте дюбелите с винт и скоба 11a в отворите и затегнете.

• Както е показано на чертежа, отбележете точка за ориентир на 75 мм над хоризонталната линия за

ориентир и на р

азстояние 200 мм отдясно на вертикалната линия за ориентир.

• Повторете тази операция от другата страна, като внимавате линията между точките да е

хоризонтална.

• Пробийте отвори със свредло ø 8 мм в отбелязаните точки.

• Вкарайте дюбелите 11 в отворите.

• Положете скоб

ата 7.2.1, както е указано, на 1-2 мм от тавана или повърхността над аспиратора, като

центровате центъра (каналите) й с вертикалната линия за ориентир.

• Отбележете центровете на отворите в скобата.

• Положете скобата 7.2.1 както е указано, на X мм под първата скоба (X = височината на предоставения

горен комин), като центровате центъра (каналите) й с вертикалн

ата линия за ориентир.

•

Отбележете центровете на отворите в скобата.

• Пробийте отвори със свредло ø 8 мм в отбелязаните точки.

• Вкарайте дюбелите 11 в отворите.

• Закрепете скобите с помощта на предоставените винтове 12a (4,2 x 44,4 ).
