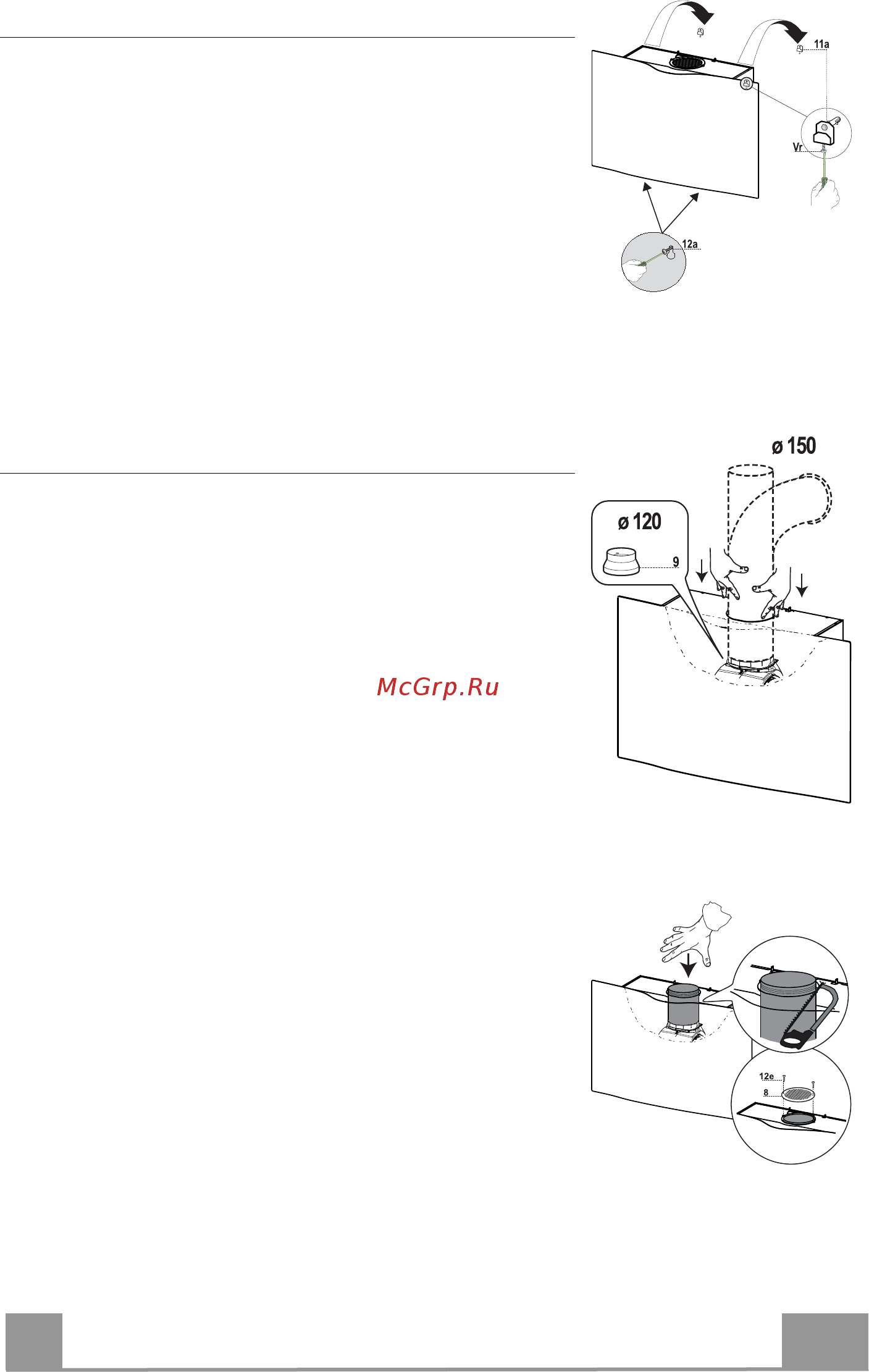

Montaža tijela nape
• Uklonite filtar protiv masnoće djelujući na odgovarajuće
ručice.
• Labavo namjestite dva vijka Vr, stremeni 11a.
• Namjestite tijelo nape na 2 stremeni 11a.
• Iz unutrašnjeg dijela tijela nape zavrnite vijke Vr kako biste
izravnali tijelo nape.
• Stegnite sigurnosne vijke 12a.
• Ponovno namjestite filtar protiv masnoće.
Spojevi
IZLAZ ZRAKA VERZIJA S USISAVANJEM
Za instalaciju u usisnoj verziji spojite napu na izlazni cijevni
vod pomoću čvrste ili fleksibilne cijevi promjera ø150 - ø 120,
čiji je izbor ostavljen instalateru.
• Provjerite je li cijev dobro umetnuta na izlaz sklopa motora.
• Pričvrstite izlaznu cijev odgovarajućim trakama za stezanje
cijevi. Potreban materijal ne dolazi uz opremu.
IZLAZ ZRAKA VERZIJA S FILTRIRANJEM
• Spojite 2 polukućišta od kojih se sastoji cijev 14.
• Energično gurnite cijev 14 sve do kraja.
• Uklonite odgovarajućim priborom suvišni dio.
• Učvrstite usmjerenu rešetku 8 na izlaz pomoću 2 vijka 12e
(2,9 x 9,5), koji su dio opreme.
• Provjerite jesu li prisutni filtri protiv mirisa s aktivnim uglje-
nom.
