20
1
3
7
2
8
4 x screws
6 x screws
6 x screws
4 x screws
4
6
Battery Replacement

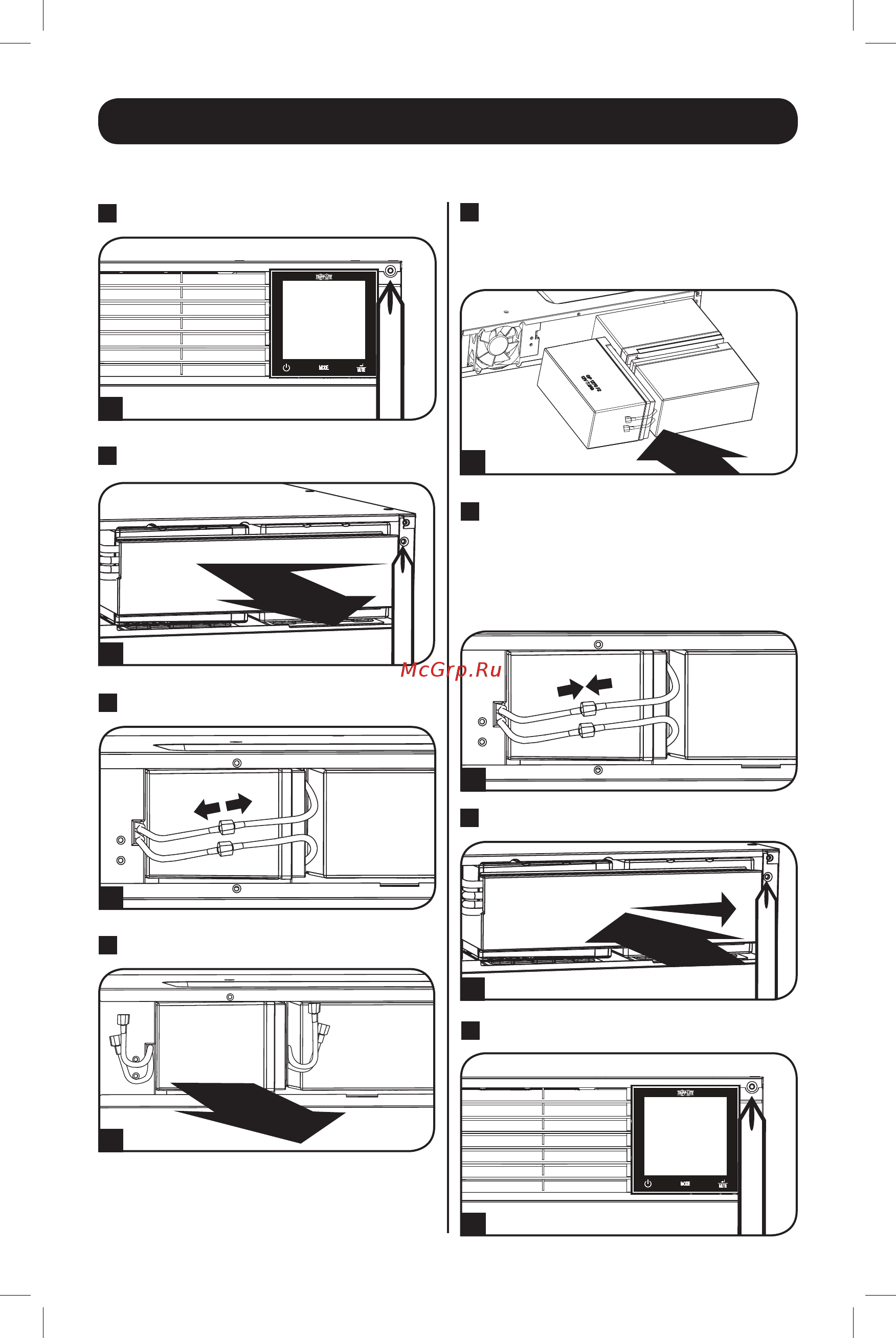

SMX1500RT2U Battery Replacement Procedure
2
Remove Battery Retention Plate
3
Disconnect Batteries
4
Remove/Recycle Batteries
6
Connect Batteries
Attach both sets of connectors as shown:
black-to-black and red-to-red.
Always ensure that the battery
terminals are properly secured.
7
Replace Battery Retention Plate
8
Replace Front Panel
1
Remove Front Panel
5
5
Add New Batteries
First, install the row of batteries by inserting
them, pressing forward and snapping them in.
13-09-242-93-3184.indb 20 12/9/2013 10:14:09 AM
