![Tripplite SMART PRO SMX1000XLRT2U Черный [22/96] Battery replacement](/img/pdf.png)
Tripplite SMART PRO SMX1000XLRT2U Черный [22/96] Battery replacement
![Tripplite SMART PRO SMX1000XLRT2U Черный [22/96] Battery replacement](/views2/1309237/page22/bg16.png)
22
1
3
2
4A
4B
4 x screws
4 x screws
5B
5A

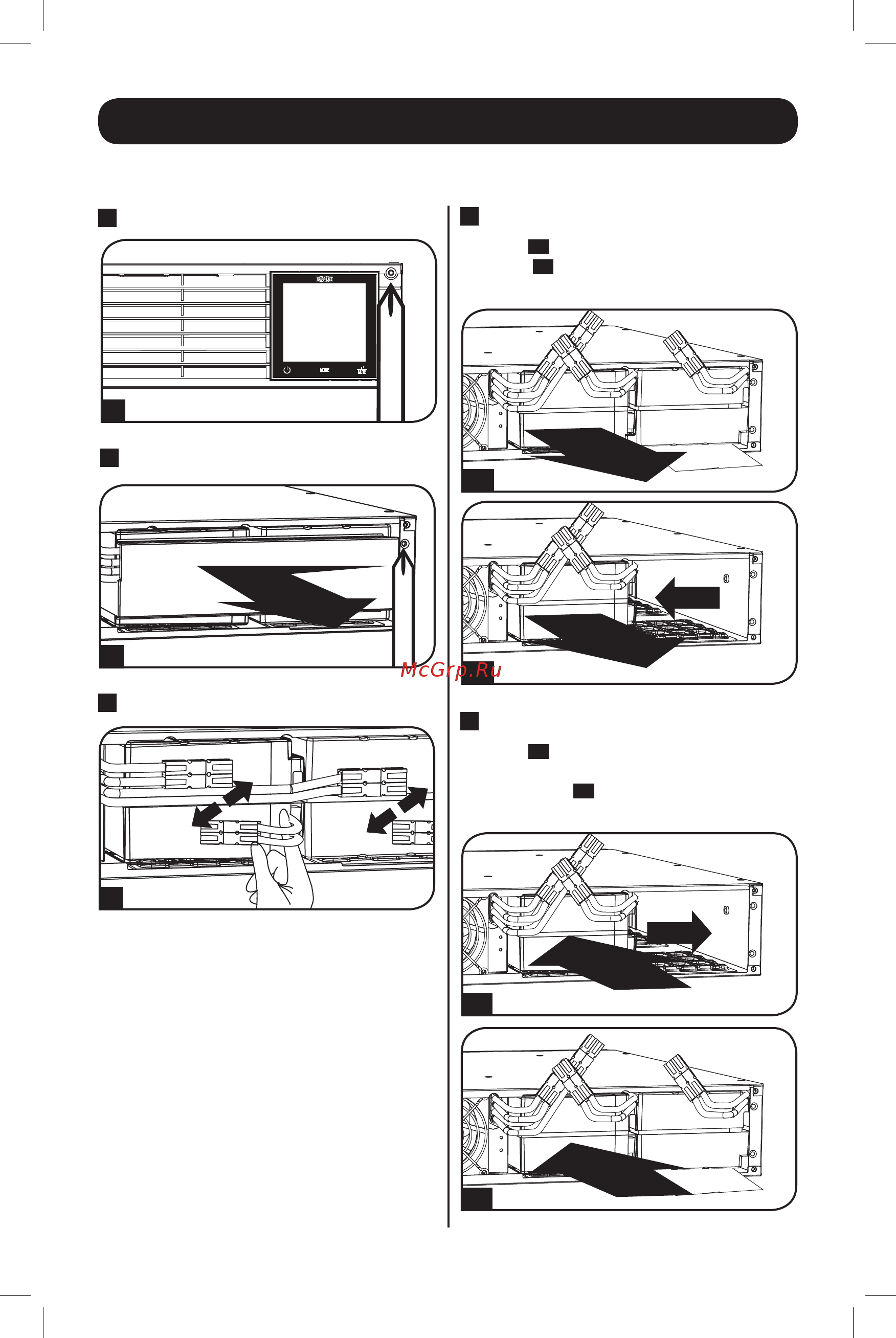

Battery Replacement
SMX3000XLRT2UA Battery Replacement Procedure
2
Remove Battery Retention Plate
3
Disconnect Batteries
4
Remove/Recycle Batteries
First,
4A
remove the left row of batteries.
Then,
4B
slide the right row of batteries to
the left and remove.
1
Remove Front Panel
5
Add New Batteries
First,
5A
install the right row of batteries by
inserting them and sliding them to the
right. Then,
5B
install the left row of
batteries.
13-09-242-93-3184.indb 22 12/9/2013 10:14:19 AM
