Instalación Opcional
Estas conexiones son opcionales. El sistema de UPS funcionará correctamente sin estas
conexiones.
1
Comunicación Serial
RS-232 y USB
UtiliceelcableUSBincluido(consulte
1A
) o
elcableserialDB91b(consulte
1B
) para
conectar el puerto de comunicación de la
computadora al puerto de comunicación
delUPS.InstaleelsoftwarePowerAlertde
Tripp Lite en su compu-tadora, según el
sistema operativo instalado.
2
Conexión de Puerto EPO
Estafunciónopcionalessóloparaaquellas
aplicacionesquerequierenconexiónaun
circuitodeApagadodeEmergencia(EPO)
delainstalación.CuandoelUPSestá
conectado a este circuito, permite el
apagado de emergencia del inversor del
UPS.

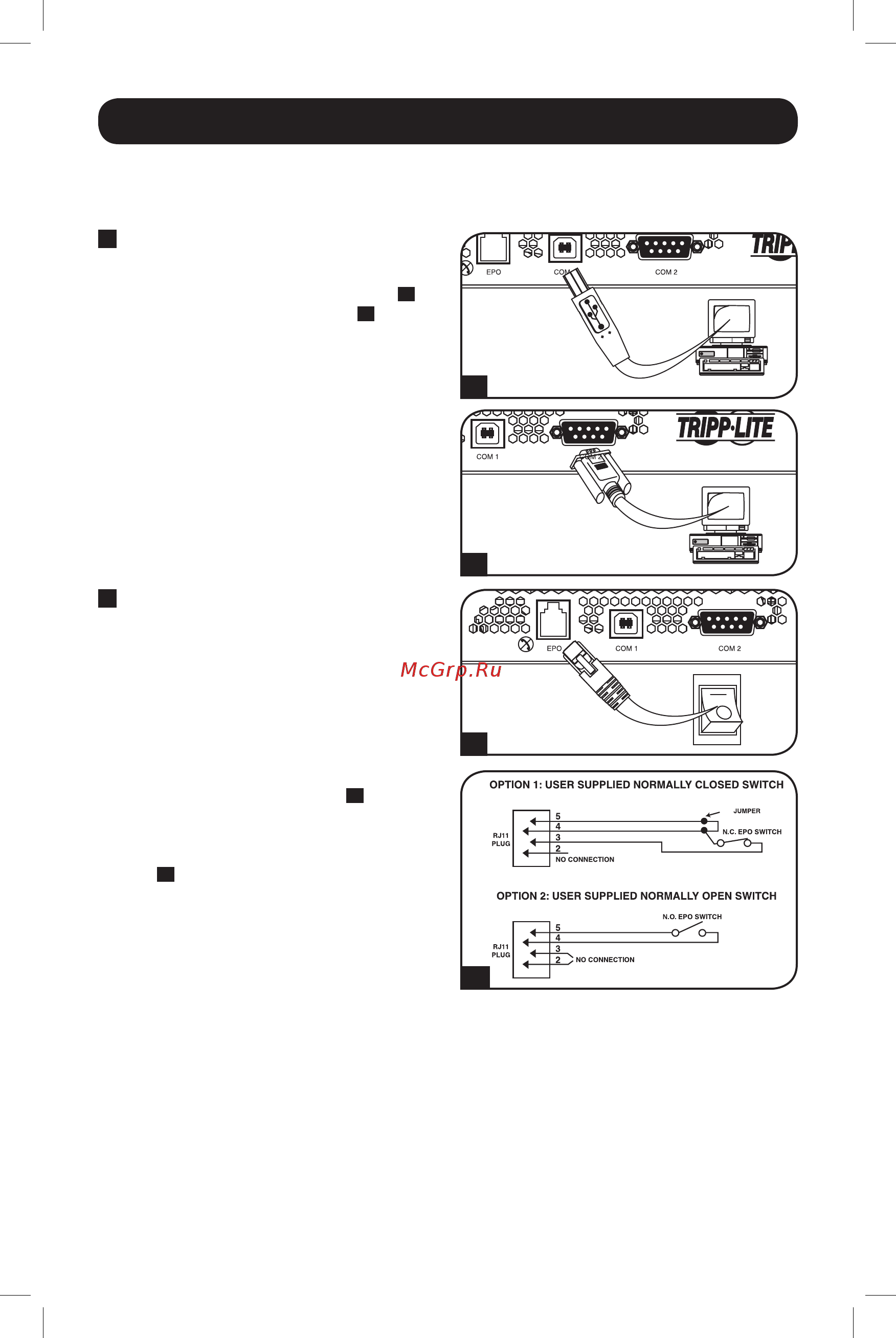

Con el cable proporcionado, conecte el
puertodeEPOdesuUPS(vea
2A
) a un
interruptor normalmente cerrado o
normalmente abierto proporcionado por el
usuario de acuerdo al diagrama de circuito
(ver
2B
).ElpuertoEPOnoesunsupresor
de sobretensiones de línea telefónica, no
conecte una línea telefónica a este puerto.
