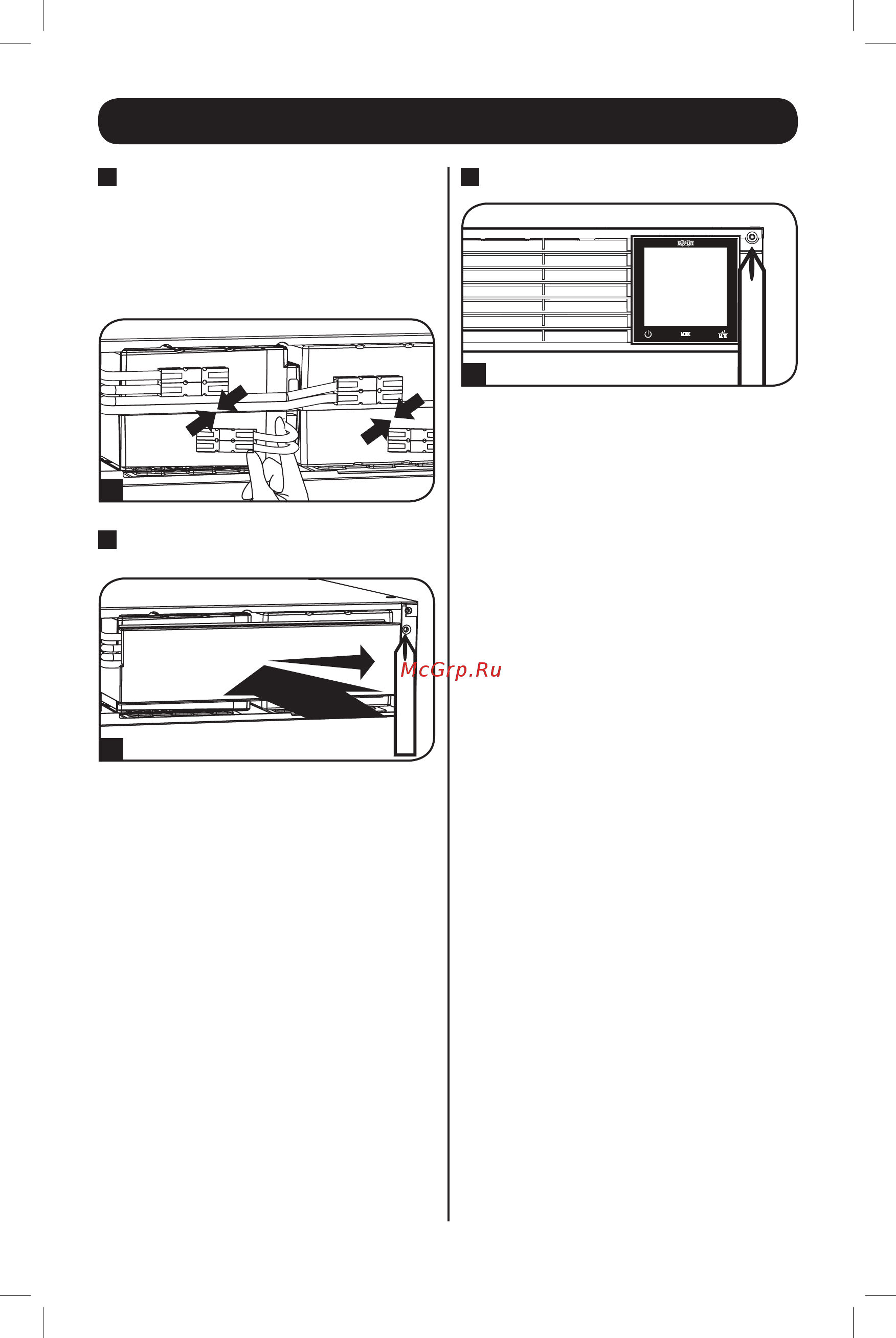

71
7
6
8
4 x vis
4 x vis
Remplacement des batteries
6
Brancher les batteries
Attacherlesdeuxensemblesde
connecteurstelqu’illustré:noirànoiret
rouge à rouge.
Assurez-vous toujours que les bornes
des piles sont fermement assujetties.
7
Replacer la plaque de rétention des
batteries
8
Replacer la panneau avant
13-09-242-93-3184.indb 71 12/9/2013 10:15:49 AM
