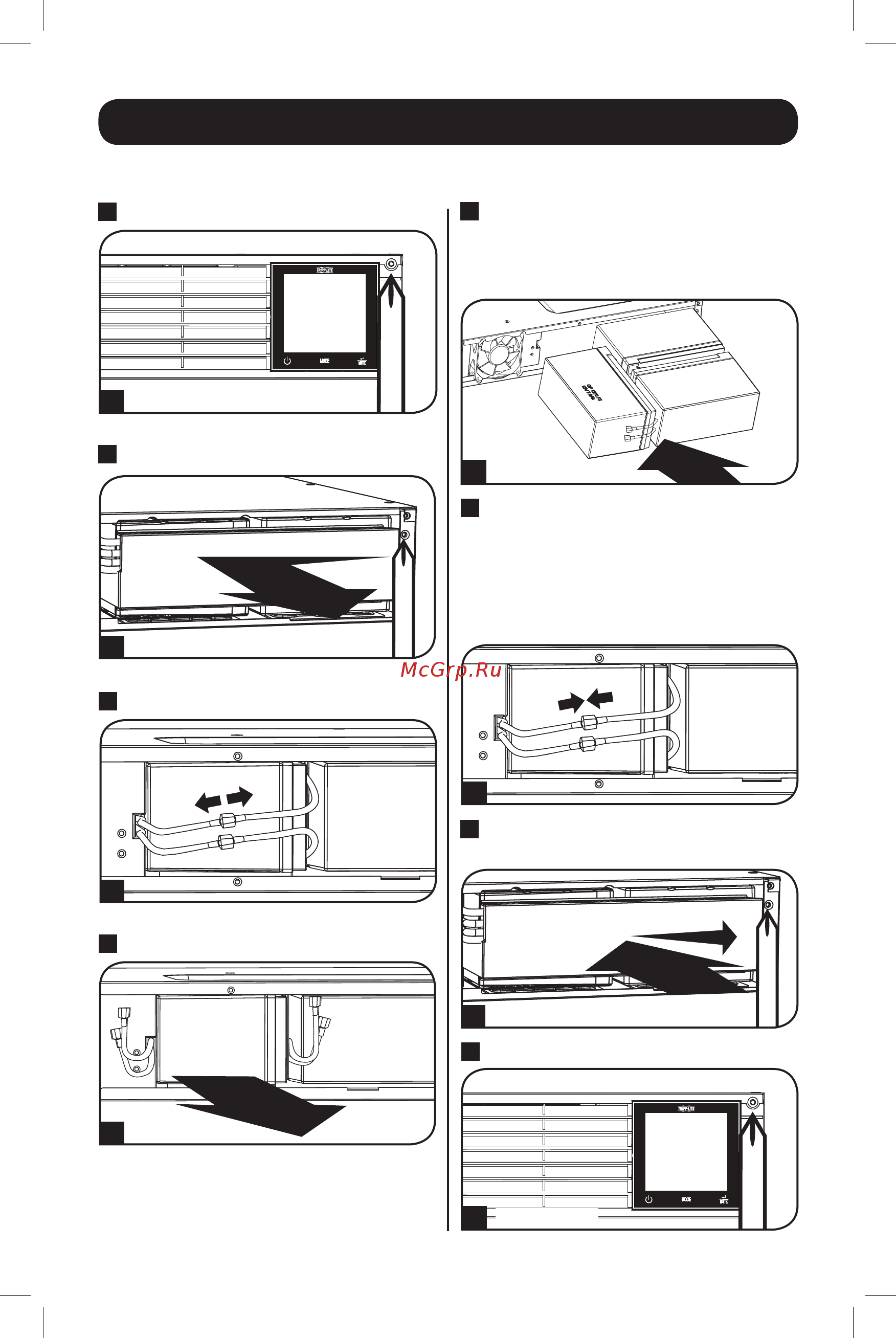

Reemplazo de Baterías
Procedimiento para Reemplazo de Batería SMX1500RT2U
2
Quite la Placa de Retención de la Batería
3
Desconecte las Baterías
4
Remoción/Reciclado de Baterías
6
Conecte las Baterías
Conecteambosjuegosdeconectorescomo
semuestra:negroconnegro,rojoconrojo.
Asegúrese siempre que las terminales
de la batería estén correctamente
aseguradas.
7
Recoloque la Placa de Retención de la
Batería
8
Recoloque el Panel Frontal
1
Desinstale el Panel Frontal
5
Adición de Baterías Nuevas
Primero, instale la hilera de baterías
insertandolas,empujandolashaciaadelante
ypresionandohastaqueajusten.
